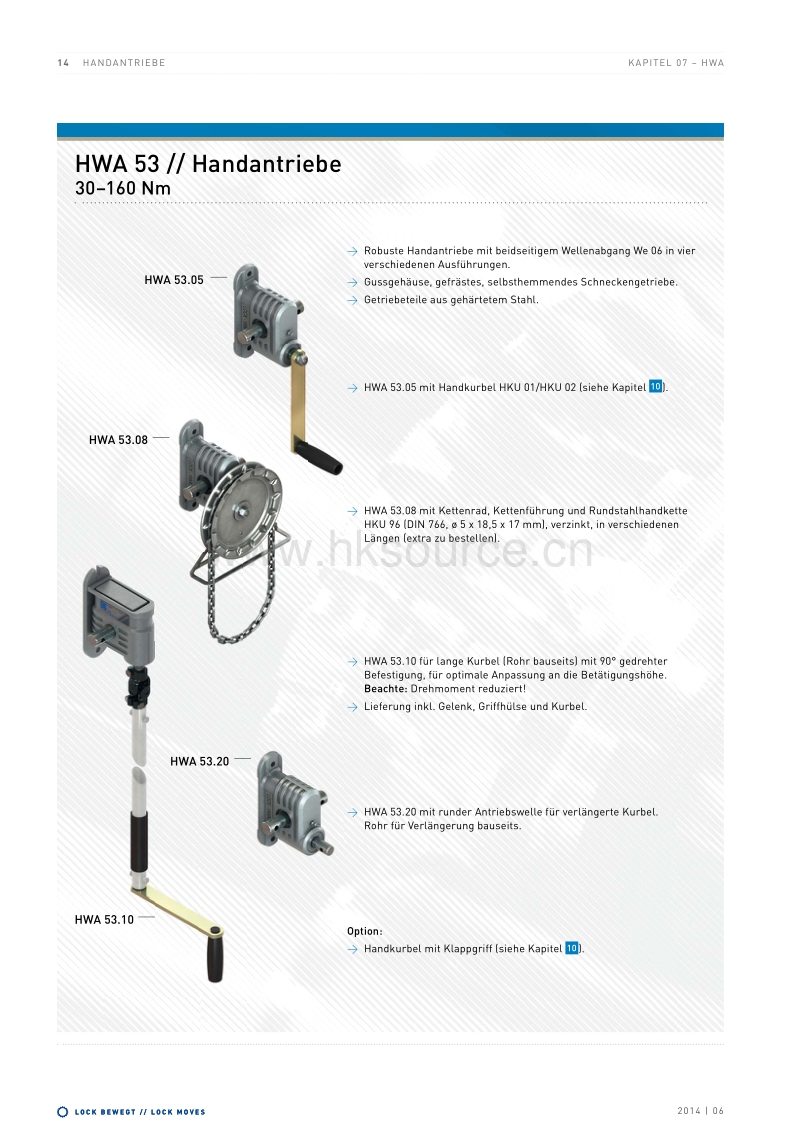

Robuste Handantriebe mit beidseitigem Wellenabgang We 06 in vier verschiedenen Ausführungen. Gussgehäuse, gefrästes, selbsthemmendes Schneckengetriebe. Getriebeteile aus gehärtetem Stahl. HWA 53.05 mit Handkurbel HKU 01/HKU 02 siehe Kapitel 10. HWA 53.08 mit Kettenrad, Kettenführung und Rundstahlhandkette HKU 96 DIN 766, ø 5 x 18,5 x 17 mm, verzinkt, in verschiedenen Längen extra zu bestellen. HWA 53.10 für lange Kurbel Rohr bauseits mit 90° gedrehter Befestigung, für optimale Anpassung an die Betätigungshöhe. Beachte Drehmoment reduziert Lieferung inkl. Gelenk, Griffhülse und Kurbel. HWA 53.20 mit runder Antriebswelle für verlängerte Kurbel. Rohr für Verlängerung bauseits.Option Handkurbel mit Klappgriff siehe Kapitel10 .HWA 53 // Handantriebe30–160 NmHWA 53.05HWA 53.10HWA 53.20HWA 53.082014 | 06LOCK BEWEGT // LOCK MOVES14 HANDANTRIEBE KAPITEL 07 – HWAVersion Art.Nr. T[Nm]iFH[N]a[mm]m[kg]HWA 53.05HWA 53.0503 52105.0301.06 30 9 1 70 40,0 4,6HWA 53.0506 52105.0601.06 60 14 1 90 40,0 4,6HWA 53.0512 52105.1201.06 120 18 1 130 46,5 4,8HWA 53.0516 52105.1601.06 160 22 1 150 46,5 4,8HWA 53.08HWA 53.0803 52108.0301.06 30 9 1 170 40,0 4,7HWA 53.0806 52108.0601.06 60 14 1 220 40,0 4,7HWA 53.0812 52108.1201.06 120 18 1 315 46,5 4,9HWA 53.0816 52108.1601.06 160 22 1 455 46,5 4,9HWA 53.05 HWA 53.08HWA 5330–160 Nm Kette separat bestellenHKU 96.05Rundstahl-HandketteVersion Art.Nr. HK[ca. m]LK[m]Info m[kg]HKU 96.0502 82396.6605.02 1,50 2,00 Rundstahl-Handkette 1,0HKU 96.0504 82396.6605.04 2,50 4,00 Rundstahl-Handkette 2,0HKU 96.0506 82396.6605.06 3,50 6,00 Rundstahl-Handkette 3,0HKU 96.0507 82396.6605.07 4,20 7,50 Rundstahl-Handkette 3,8HKU 96.0509 82396.6605.09 5,00 9,00 Rundstahl-Handkette 4,5HKU 96.052014 | 06HWA 53.05 HWA 53.08 Tabelle Teil 1 von 3KAPITEL 07 – HWA HANDANTRIEBE 152014 | 06HWA 53.10 HWA 53.20HWA 5330–160 Nm Tabelle Teil 2 von 3HWA 53.10Version Art.Nr. T[Nm]iFH[N]a[mm]m[kg]HWA 53.10HWA 53.1012 52110.1201.06 90 18 1 130 46,5 4,8HWA 53.1016 52110.1601.06 120 22 1 150 46,5 4,8HWA 53.20HWA 53.2003 52120.0301.06 30 9 1 – 40,0 4,1HWA 53.2006 52120.0601.06 60 14 1 – 40,0 4,1HWA 53.2012 52120.1201.06 120 18 1 – 46,5 4,3HWA 53.2016 52120.1601.06 160 22 1 – 46,5 4,3HWA 53.20LOCK BEWEGT // LOCK MOVES16 HANDANTRIEBE KAPITEL 07 – HWAVersion Art.Nr. KL[m]Info m[kg]HKU 96.0116 82396.0101.16 – Handkettenrad 0,8MPL 75.2246 82575.2246.01 – Montageplatte 1,2HKU 01.2020 82301.2020.0001 200 Kurbel 0,6ZubehörHKU 96.0116 MPL 75.2246 HKU 01.20202014 | 06HKU 96.0116HandkettenradHKU 01.2020KurbelMPL 75.2246Montageplatte Tabelle Teil 3 von 3KAPITEL 07 – HWA HANDANTRIEBE 17
