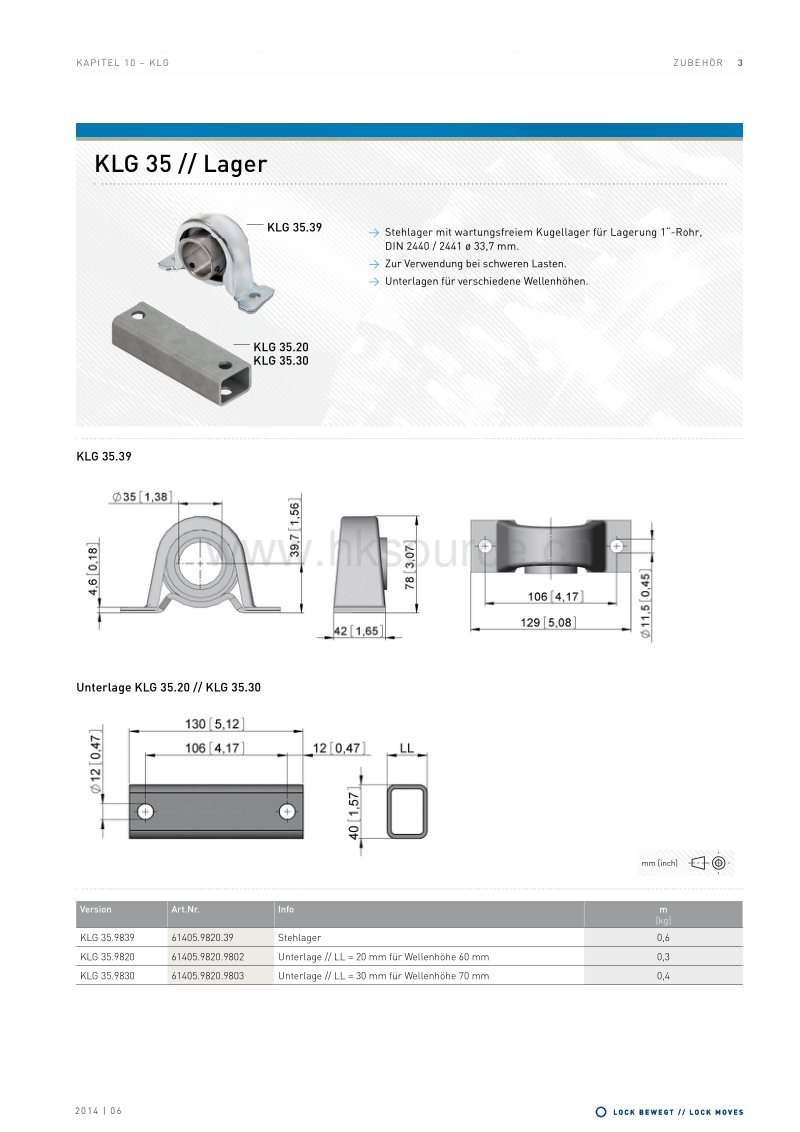

2014 | 06 Stehlager zur Verwendung bei leichten Lasten, z. B. in Kombination mit Zahnstangengetrieben AZD und EZD. Lager ALD Aluminiumplatte und ELD Stahlplatte mit Bronzelagerring. Für Lagerung 1“-Rohr, DIN 2440 / 2441 ø 33,7 mm. Weitere Lager auf Anfrage.Hinweis Lager ALD 19 mit geteiltem Kunststoffl ager, für nachträgliche Montage oder Reparatur.Für AZD und EZD Siehe Kapitel 8ALD, ELD // Lager ALD 11ELD 12ALD 19ALD 15ELD 16AEVersion Art.Nr. LL[mm]Info m[kg]AluALD 11.9807 61405.9811.07 70 gewinkelt 0,1ALD 11.9809 61405.9811.09 90 gewinkelt 0,1ALD 11.9812 61405.9811.12 120 gewinkelt 0,1ALD 15.9807 61405.9815.07 70 gerade 0,1ALD 15.9809 61405.9815.09 90 gerade 0,1ALD 15.9812 61405.9815.12 120 gerade 0,1ALD 19.9809 61405.9819.09 90 geteilt 0,1StahlELD 12.9807 61405.9812.0703 70 gewinkelt 0,2ELD 12.9809 61405.9812.0903 90 gewinkelt 0,2ELD 12.9812 61405.9812.1203 120 gewinkelt 0,2ELD 16.9807 61405.9816.0703 70 gerade 0,1ELD 16.9809 61405.9816.0903 90 gerade 0,2ELD 16.9812 61405.9816.1203 120 gerade 0,2ALD 11 // ELD 12ALD 15 // ELD 16 ALD 19LOCK BEWEGT // LOCK MOVES2 ZUBEHÖR KAPITEL 10 – ALD2014 | 06 Stehlager mit wartungsfreiem Kugellager für Lagerung 1“-Rohr, DIN 2440 / 2441 ø 33,7 mm. Zur Verwendung bei schweren Lasten. Unterlagen für verschiedene Wellenhöhen.KLG 35 // LagerVersion Art.Nr. Infom[kg]KLG 35.9839 61405.9820.39 Stehlager 0,6KLG 35.9820 61405.9820.9802 Unterlage // LL 20 mm für Wellenhöhe 60 mm 0,3KLG 35.9830 61405.9820.9803 Unterlage // LL 30 mm für Wellenhöhe 70 mm 0,4KLG 35.39KLG 35.20KLG 35.30KLG 35.39 Unterlage KLG 35.20 // KLG 35.30KAPITEL 10 – KLG ZUBEHÖR 3
