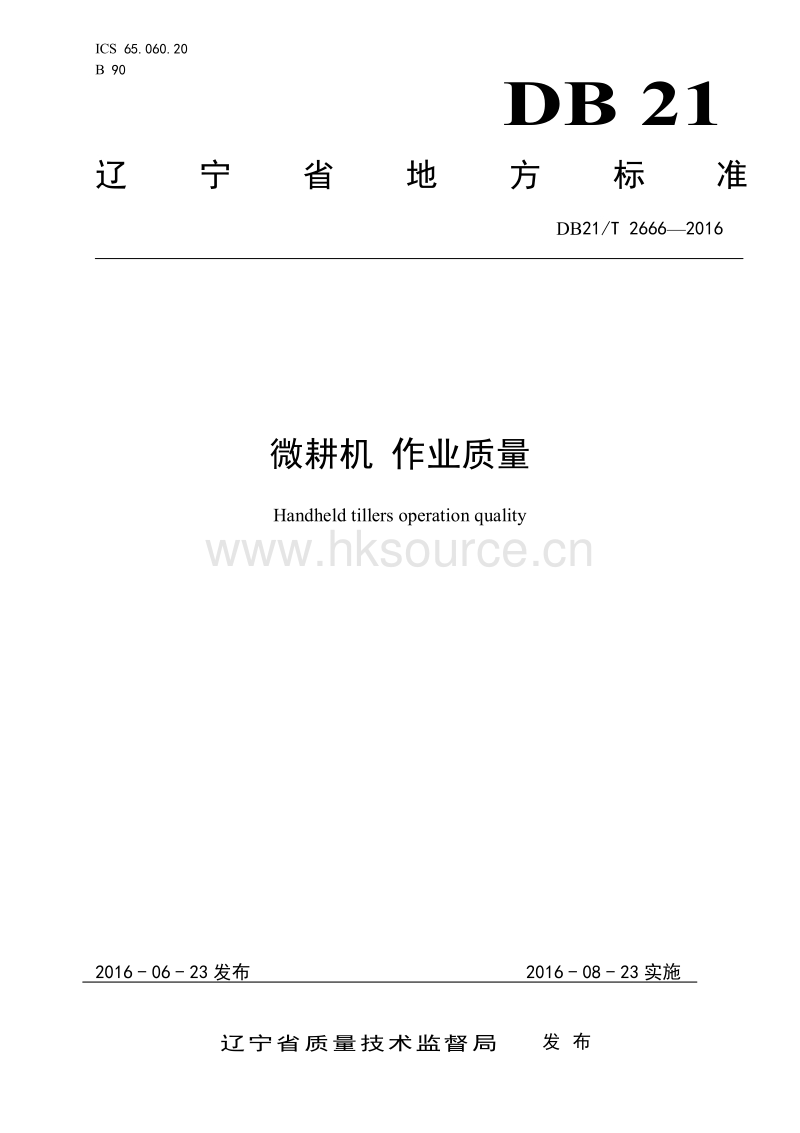

ICS 65.060.20 B 90 DB 21 辽 宁 省 地 方 标 准 DB21/T 26662016 微耕机 作业质量 Handheld tillers operation quality 2016 - 06 - 23发布 2016 - 08 - 23实施 辽宁省质量技术监督局 发 布 DB21/T 2666-2016 1 前 言 本标准按照GB/T1.1-2009给出的规则起草。 本标准由辽宁省农机质量监督管理站提出 本标准由辽宁省农村经济委员会归口。 本标准由辽宁省农机质量监督管理站负责起草。 本标准主要起草人王瑞林、马兴、董书权、于丽杰、刘明国、王伟、崔向冬、曹磊、曲文涛、王博、杨东照、李哲、陆海涛、沈永哲、李本帅、陈金霞、姜丽、常玉强、任峰、李士刚 DB21/T 2666-2016 微耕机 作业质量 1 范围 本标准规定了微耕机作业质量要求、检测方法和检验规则。 本标准适用于微耕机作业质量的检测和评定。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 5262 农业机械 试验条件测定方法的一般规定 GB/T 5667 农业机械 生产试验方法 GB/T 5668 旋耕机 JB/T 10266 微型耕耘机 3 下列术语和定义适用于本标准 下列术语和定义适用于本文件。 3.1 植被 覆盖在地表上的植物，即作物、杂草、残茬和残株等。 3.2 植被密度 1m2内的植被质量或株（丛）数。 3.3 耕深 作业前地表至作业后沟底的垂直距离 3.4 耕宽 沿垂直机组作业方向测定沟墙之间的水平距离。 3.5 DB21/T 2666-2016 1 机旋耕后地表平整度 指旋耕后地表相对一基准面的起伏程度。 3.6 碎土率 取样后按土块边长分级（0-5cm,5cm以上），计量不大于5cm土块质量占全耕层内土壤总质量的百分比。 4 作业质量要求 4.1 作业条件 4.1.1 试验地应根据机具的适用范围，选择有代表性的田块，田块各处的试验条件要基本相同，其面积要能满足试验项目测定的要求 4.1.2 微耕机的技术状态应正常，按使用说明书的规定调整后方可作业。操作者应能熟练使用操作机具。 4.2 质量指标 在本标准4.1规定的作业条件下，微耕机作业质量应符合表1的规定。 表1 作业质量指标 序号 项目 质量指标 检测方法对应的条款号 1 耕深（cm） ≥10.0 5.2.1 2 耕深变异系数（） ≤20 5.2.2 3 平均耕宽（cm） 设计值±5 5.2.4 4 碎土率（） ≥50 5.2.3 5 旋耕后地表平整度（cm） ≤6 5.2.5 6 植被覆盖率（％） ≥50 5.2.6 5 作业质量检测方法作 5.1 抽样方法 在四方形的已耕区内找到两条对角线（非四方形试验区近似四方形对待），两条对角线的交点作为一个取样点，然后，在两条对角线上，据四个顶点距离约为对角线长的四分之一处取另外四点作为取样点进行测量。 5.2 检测方法 5.2.1 耕深的测定 沿机组前进方向每隔2米左、右各测定一点，总测定点数不少于20点，求5个取样点的平均值。 DB21/T 2666-2016 jnijij naaj 1 （1） 式中 ja 第j个行程的耕深平均值，cm； jia 第j个行程的第i个点的耕深值，cm； jn 第j个行程中的测定点数。 NaaNjj 1（2） 式中 a 工况的耕深平均值，cm； N 同一工况中的行程数。 5.2.2 耕深稳定性 耕深稳定性按公式（3）～（8）计算。 a.行程的耕深标准差、变异系数和稳定性系数 112jnjijjij naaS（3） 100jjj asV （4） jj VU 1 （5） 式中 jS 第j个行程的耕深标准差，cm； jV 第j个行程的耕深变异系数，； jU 第j个行程的耕深稳定性系数，。 b.工况的耕深标准差、变异系数和稳定性系数 DB21/T 2666-2016 3 NSSNjj 12（6） 100 aSV （7） VU 1 （8） 式中 S 工况的耕深标准差，cm； V 工况的耕深变异系数，； U 工况的耕深稳定系数，。 5.2.3碎土率测定 在Bh50cm内全取样，计量不大于5cm土块及总土量（其中B为耕宽，h为耕深，单位为cm）。 100 CCJ h ％ （9） 式中 J 碎土率，％； hC 不大于5cm土块质量，kg； C总土量， kg 5.2.4耕宽的测定 沿垂直机组作业方向测定沟墙之间的水平距离，在左右两侧对应位置处测量耕宽。计算平均值。 5.2.5旋耕后地表平整度测定 垂直于机组前进方向，在地面最高点以上取一水平基准线，在其适当位置上取一宽度（与样机耕宽相当），分成10等分，测定各等分点至地表的距离，按5.2.1的方法计算其平均值和标准差，并以标准差的平均值表示其平整度。 5.2.6旋耕后植被覆盖率测定 作业前在取样测区5点处，各取1平方米，紧贴地表面剪下露出地表的植物，称其重量，并计算出五点的平均值。耕后在同一位置找出地表植物称其重量，并计算平均值. Fb 100qhqWWW （10） 式中 Fb植被覆盖率，％； Wq耕前植被平均值， g； DB21/T 2666-2016 Wh耕后植被平均值， g； 6 检验规则 6.1 不合格项目分类。 检测项目按其对微耕机作业质量的影响程度分为A类和B类。检测项目分类见表2 表2检测项目分类表 项目分类 类 项 项目名称 1 耕深 A 2 耕深变异系数 1 碎土率 2 植被覆盖率 3 平均耕宽 B 4 旋耕后地表平整度 6.2 评定规则 对表2确定的检测项目逐项考核。A类项目全部合格，B类项目不多于一项不合格时，判定微耕机作业质量为合格；否则为不合格。 _________________________________
