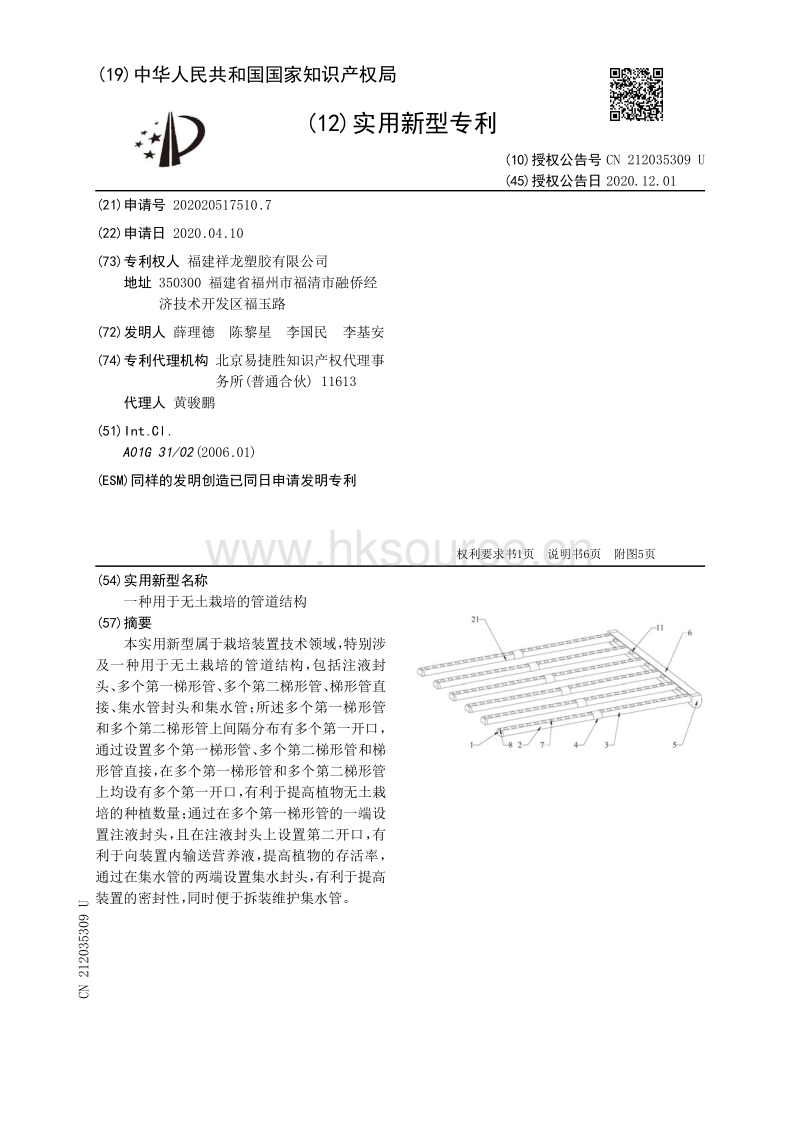

19 中华 人民共和国 国家知识产权局 12 实用新型专利 10 授权公告 号 45 授权公告日 21 申请 号 202020517510 7 22 申请日 2020 04 10 73 专利权人 福建祥龙塑胶有限公司 地址 350300 福建省福州市福清市融侨经 济技 术 开发区福玉路 72 发明人 薛理德 陈黎星 李国民 李基安 74 专利代理 机构 北京易捷胜知识产权代理事 务所 普通 合 伙 1 1613 代理人 黄 骏鹏 51 Int Cl A01G 31 02 2006 01 ESM 同样的发明创造已同日申请发明 专利 54 实用新型名称 一种用于无土栽培的管道结构 57 摘要 本实用新型属于 栽培装置技术领域 特别涉 及一种用于无土栽培的管道结构 包括注液封 头 多个第一梯形管 多个第二梯形管 梯形管直 接 集水管封头和集水管 所述多个第一梯形管 和多个第二梯形管上间隔分布有多个第一开口 通过设置多个第一梯形管 多个第二梯形管和梯 形管直接 在多个第一梯形管和多个第二梯形管 上均设有多个第一开口 有利于提高植物无土 栽 培的种植数量 通过在多个第一梯形管的一端设 置注液封头 且在注液封头上设置第二开口 有 利于向装置内输送营养液 提高植物的存活率 通过在集水管的两端设置集水封头 有利于提高 装置的密封性 同时便 于 拆装维护集水 管 权利要求书1页 说明书6页 附图5页 CN 212035309 U 2020 12 01 CN 212035309 U 1 一种用于无土栽培的管道结构 其特征在于 包括注液封头 多个第一梯形管 多个 第二梯形管 梯形管直接 集水管封头和集水管 所述多个第一梯形管和多个第二梯形管上 间隔分布有多个第一开口 所述多个第一梯形管的一端与注液封头相连接 所述多个第一 梯形管的另一端与梯形管直接的一端相连接 所述梯形管直接的另一端与多个第二梯形管 的一端相连接 所述第二梯形管的另一端与集水管相连接 所述集水管为具有腔室的管体 所述集水管封头与集水管的两端相连接 所述注液封头上设有第二开口 2 根据权利要求1所述的用于无土栽培的管道结构 其特征在于 包括排水接头 所述 集水管上设有第三开口 所述排水接头与第三开口相连接 3 根据权利要求2所述的用于无土栽培的管道结构 其特征在于 所述排水接头上设有 出水管道 所述出水管道的一端设有弯曲部 所述弯曲部与第三开口相适配 4 根据权利要求1所述的用于无土栽培的管道结构 其特征在于 还包括弯头 所述弯 头设置于多个第二梯形管与集水管相连接处 5 根据权利要求4所述的用于无土栽培的管道结构 其特征在于 所述弯头包括第一连 接部 所述第一连接部与多个第二梯形管的底部相连接 且与多个第二梯形管相适配 所述 第一连接部的两端设有第一折弯部 所述第一折弯部与集水管相连接 6 根据权利要求1所述的用于无土栽培的管道结构 其特征在于 所述注液封头的开口 端与多个第一梯形管相适配 所述注液封头内设有第一卡槽 所述第一卡槽与多个第一梯 形管体的内侧壁相适配 7 根据权利要求1所述的用于无土栽培的管道结构 其特征在于 所述梯形管直接的两 端具有开口 且内部设有第二卡槽 所述第二卡槽分别与多个第一梯形管的端部和多个第 二梯形管的端部相适配 8 根据权利要求1所述的用于无土栽培的管道结构 其特征在于 所述集水管封头内设 有第三卡槽 所述第三卡槽与集水管两端相适配 所述集水管封头的外侧壁上设有第一凹 槽 所述集水管的两端设有第一凸起 所述第一凹槽与第一凸起相适配 9 根据权利要求1所述的用于无土栽培的管道结构 其特征在于 所述集水管上设有第 四卡槽 所述第四卡槽与多个第二梯形管的另一端相连接 10 根据权利要求1所述的用于无土栽培的管道结构 其特征在于 还包括导液模块 所 述多个第一梯形管 梯形管直接和多个第二梯形管设置于导液模块内 所述导液模块与集 水管存在一定倾斜角相连接 权 利 要 求 书 1 1 页 2 CN 212035309 U 一种用于无土栽培的管道结构 技术领域 0001 本实用新型属于栽培装置技术领域 特别涉及一种用于无土栽培的管道结构 背景技术 0002 植物栽培需要用到大量的土地资源 且对土质要求也比较高 而传统的阳台或室 内栽培蔬菜都是通过花盆有土栽培 存在着容易滋生细菌 害虫 土壤维护不便 易污染环 境等问题 尤其是北方的冬季 除了阳台和室内的盆栽花卉外 基本上几个月见不到绿色的 植物 0003 随着生物技术的发展 植物种植水平已经得到了很大的提高 无土栽培技术得到 越来越多的认可 无土栽培是指利用非土壤基质培养植物的方法 具有优质高产 产品病虫 害少 不受土地资源限制 便于规模化生产等优点 无土栽培技术作为一种新型栽培方式 以其高产 优质 洁净等优点在城市郊区及土地少的地区具有广阔的应用前景 但是 现有 的无土栽培管道存在安装不方便和植物死亡率高的问题 实用新型内容 0004 一 要解决的技术问题 0005 为了解决现有技术的上述问题 本实用新型提供一种安装方便且植物死亡率低的 用于无土栽培的管道结构 0006 二 技术方案 0007 为了达到上述目的 本实用新型采用的主要技术方案包括 0008 一种用于无土栽培的管道结构 包括注液封头 多个第一梯形管 多个第二梯形 管 梯形管直接 集水管封头和集水管 所述多个第一梯形管和多个第二梯形管上间隔分布 有多个第一开口 所述多个第一梯形管的一端与注液封头相连接 所述多个第一梯形管的 另一端与梯形管直接的一端相连接 所述梯形管直接的另一端与多个第二梯形管的一端相 连接 所述第二梯形管的另一端与集水管相连接 所述集水管为具有腔室的管体 所述集水 管封头与集水管的两端相连接 所述注液封头上设有第二开口 0009 上述的用于无土栽培的管道结构中 包括排水接头 所述集水管上设有第三开口 所述排水接头与第三开口相连接 0010 上述的用于无土栽培的管道结构中 所述排水接头上设有出水管道 所述出水管 道的一端设有弯曲部 所述弯曲部与第三开口相适配 0011 上述的用于无土栽培的管道结构中 还包括弯头 所述弯头设置于多个第二梯形 管与集水管相连接处 0012 上述的用于无土栽培的管道结构中 所述弯头包括第一连接部 所述第一连接部 与多个第二梯形管的底部相连接 且与多个第二梯形管相适配 所述第一连接部的两端设 有第一折弯部 所述第一折弯部与集水管相连接 0013 上述的用于无土栽培的管道结构中 所述注液封头的开口端与多个第一梯形管相 说 明 书 1 6 页 3 CN 212035309 U 适配 所述注液封头内设有第一卡槽 所述第一卡槽与多个第一梯形管体的内侧壁相适配 0014 上述的用于无土栽培的管道结构中 所述梯形管直接的两端具有开口 且内部设 有第二卡槽 所述第二卡槽分别与多个第一梯形管的端部和多个第二梯形管的端部相适 配 0015 上述的用于无土栽培的管道结构中 所述集水管封头内设有第三卡槽 所述第三 卡槽与集水管两端相适配 所述集水管封头的外侧壁上设有第一凹槽 所述集水管的两端 设有第一凸起 所述第一凹槽与第一凸起相适配 0016 上述的用于无土栽培的管道结构中 所述集水管上设有第四卡槽 所述第四卡槽 与多个第二梯形管的另一端相连接 0017 上述的用于无土栽培的管道结构中 还包括导液模块 所述多个第一梯形管 梯形 管直接和多个第二梯形管设置于导液模块内 所述导液模块与集水管存在一定倾斜角相连 接 0018 三 有益效果 0019 本实用新型的有益效果是 通过设置多个第一梯形管 多个第二梯形管和梯形管 直接 在多个第一梯形管和多个第二梯形管上均设有多个第一开口 有利于提高植物无土 栽培的种植数量 通过在多个第一梯形管的一端设置注液封头 且在注液封头上设置第二 开口 有利于向装置内输送营养液 提高植物的存活率 通过在集水管的两端设置集水封 头 有利于提高装置的密封性 同时便于拆装维护集水管 附图说明 0020 图1为本实用新型用于无土栽培的管道结构的结构示意图 0021 图2为本实用新型用于无土栽培的管道结构的仰视图 0022 图3为本实用新型用于无土栽培的管道结构的注液封头的结构示意图 0023 图4为本实用新型用于无土栽培的管道结构的梯形管直接的结构示意图 0024 图5为本实用新型用于无土栽培的管道结构的集水管封头的结构示意图 0025 图6为本实用新型用于无土栽培的管道结构的排水接头的结构示意图 0026 图7为本实用新型用于无土栽培的管道结构的弯头的结构示意图 0027 图8为本实用新型用于无土栽培的管道结构的集水管的结构示意图 0028 图9为本实用新型用于无土栽培的管道结构的梯形管直接的剖视图 0029 图10为本实用新型用于无土栽培的管道结构的注液封头的侧视图 0030 图11为本实用新型用于无土栽培的管道结构的集水管封头的侧视图 0031 附图标记说明 0032 1 注液封头 0033 2 多个第一梯形管 0034 3 多个第二梯形管 0035 4 梯形管直接 0036 5 集水管封头 0037 6 集水管 0038 7 多个第一开口 说 明 书 2 6 页 4 CN 212035309 U 0039 8 第二开口 0040 9 排水接头 0041 10 第三开口 0042 11 弯头 0043 12 出水管道 0044 13 弯曲部 0045 14 第一连接部 0046 15 第一折弯部 0047 16 第一卡槽 0048 17 第二卡槽 0049 18 第三卡槽 0050 19 第一凹槽 0051 20 第四卡槽 0052 21 导液模块 0053 22 第一凸起 具体实施方式 0054 为了更好的解释本实用新型 以便于理解 下面结合附图 通过具体实施方式 对 本实用新型作详细描述 0055 本实用新型最关键的构思在于 通过设置注液封头 多个第一梯形管 多个第二梯 形管 梯形管直接 集水管封头和集水管 且相互配合连接 0056 请参照图1至图11所示 一种用于无土栽培的管道结构 0057 包括注液封头 多个第一梯形管 多个第二梯形管 梯形管直接 集水管封头和集 水管 所述多个第一梯形管和多个第二梯形管上间隔分布有多个第一开口 所述多个第一 梯形管的一端与注液封头相连接 所述多个第一梯形管的另一端与梯形管直接的一端相连 接 所述梯形管直接的另一端与多个第二梯形管的一端相连接 所述第二梯形管的另一端 与集水管相连接 所述集水管为具有腔室的管体 所述集水管封头与集水管的两端相连接 所述注液封头上设有第二开口 0058 本实用新型所述的用于无土栽培的管道结构的使用原理 注液封头安装于多个第 一梯形管的一端 多个第一梯形管的另一端与梯形管直接相连接 多个第二梯形管与梯形 管直接相连接 且与集水管相连接 集水管封头安装在集水管的两端 完成所述的用于无土 栽培的管道结构的安装后 将植物放入多个第一开口内 营养液从注液封头上的第一开口 顺势依次流经多个第一梯形管 梯形管直接和多个第二梯形管后流进集水管中 0059 从上述描述可知 本实用新型的有益效果在于 通过设置多个第一梯形管 多个第 二梯形管和梯形管直接 在多个第一梯形管和多个第二梯形管上均设有多个第一开口 有 利于提高植物无土栽培的种植数量 通过在多个第一梯形管的一端设置注液封头 且在注 液封头上设置第二开口 有利于向装置内输送营养液 提高植物的存活率 通过在集水管的 两端设置集水封头 有利于提高装置的密封性 同时便于拆装维护集水管 进一步的 包括 排水接头 所述集水管上设有第三开口 所述排水接头与第三开口相连接 说 明 书 3 6 页 5 CN 212035309 U 0060 从上述描述可知 通过还包括排水接头 所述集水管上设有第三开口 所述排水接 头与第三开口相连接 有利于集水管内多余的水份或营养液排出装置外 0061 进一步的 所述排水接头上设有出水管道 所述出水管道的一端设有弯曲部 所述 弯曲部与第三开口相适配 0062 从上述描述可知 通过在排水接头上设有出水管道 所述出水管道的一端设有弯 曲部 所述弯曲部与第三开口相适配 有利于提高排水接头使用性能的稳定性 0063 进一步的 还包括弯头 所述弯头设置于多个第二梯形接头与集水管相连接处 0064 从上述描述可知 通过还包括弯头 所述弯头设置于多个第二梯形接头与集水管 相连接处 有利于避免营养液溢出 0065 进一步的 所述弯头包括第一连接部 所述第一连接部与多个第二梯形管的底部 相连接 且与多个第二梯形管相适配 所述第一连接部的两端设有第一折弯部 所述第一折 弯部与集水管相连接 0066 从上述描述可知 通过弯头包括第一连接部 所述第一连接部与多个第二梯形管 的底部相连接 且与多个第二梯形管相适配 所述第一连接部的两端设有第一折弯部 所述 第一折弯部与集水管相连接 有利于提高弯头使用性能的稳定性 0067 进一步的 所述注液封头的开口端与多个第一梯形管相适配 所述注液封头内设 有第一卡槽 所述第一卡槽与多个第一梯形管体的内侧壁相适配 0068 从上述描述可知 通过在注液封头的开口端与多个第一梯形管相适配 所述注液 封头内设有第一卡槽 所述第一卡槽与多个第一梯形管体的内侧壁相适配 有利于提高多 个第一梯形管使用性能的稳定性 0069 进一步的 所述梯形管直接的两端具有开口 且内部设有第二卡槽 所述第二卡槽 分别与多个第一梯形管的端部和多个第二梯形管的端部相适配 0070 从上述描述可知 通过在梯形管直接的两端具有开口 且内部设有第二卡槽 所述 第二卡槽分别与多个第一梯形管的端部和多个第二梯形管的端部相适配 有利于提高多个 第一梯形管和多个第二梯形管相互连接的稳定性 0071 进一步的 所述集水管封头内设有第三卡槽 所述第三卡槽与集水管两端相适配 所述集水管封头的外侧壁上设有第一凹槽 所述集水管的两端设有第一凸起 所述第一凹 槽与第一凸起相适配 0072 从上述描述可知 通过在集水管封头内设有第三卡槽 所述第三卡槽与集水管两 端相适配 所述集水管封头的外侧壁上设有第一凹槽 所述集水管的两端设有第一凸起 所 述第一凹槽与第一凸起相适配 有利于提高集水管封头使用性能的稳定性 0073 进一步的 所述集水管上设有第四卡槽 所述第四卡槽与多个第二梯形管的另一 端相连接 0074 从上述描述可知 通过在集水管上设有第四卡槽 所述第四卡槽与多个第二梯形 管的另一端相连接 有利于提高集水管与多个第二梯形管连接结构的拆装性 0075 进一步的 所述多个第一梯形管 梯形管直接和多个第二梯形管设置于导液模块 内 所述导液模块与集水管存在一定倾斜角相连接 0076 从上述描述可知 通过在多个第一梯形管 梯形管直接和多个第二梯形管设置于 导液模块内 所述导液模块与集水管存在一定倾斜角相连接 有利于提高营养液的利用率 说 明 书 4 6 页 6 CN 212035309 U 0077 请参照图1至图11所示 本实用新型的实施例一为 0078 一种用于无土栽培的管道结构 包括注液封头1 多个第一梯形管2 多个第二梯形 管3 梯形管直接4 集水管封头5和集水管6 所述多个第一梯形管2和多个第二梯形管3上间 隔分布有多个第一开口7 所述多个第一梯形管2的一端与注液封头1相连接 所述多个第一 梯形管2的另一端与梯形管直接4的一端相连接 所述梯形管直接4的另一端与多个第二梯 形管3的一端相连接 所述第二梯形管的另一端与集水管6相连接 所述集水管 为具有腔室 的管体 所述集水管封头5与集水管6的两端相连接 所述注液封头1上设有第二开口8 0079 包括排水接头9 所述集水管6上设有第三开口10 所述排水接头9与第三开口10相 连接 所述排水接头9上设有出水管道12 所述出水管道12的一端设有弯曲部13 所述弯曲 部13与第三开口10相适配 0080 还包括弯头11 所述弯头 1设置于多个第二梯形管3与集水管6相连接处 所述弯 头11包括第一连接部14 所述第一连接部14与多个第二梯形管3的底部相连接 且与多个第 二梯形管3相适配 所述第一连接部14的两端设有第一折弯部15 所述第一折弯部15与集水 管6相连接 所述注液封头1的开口端与多个第一梯形管2相适配 所述注液封头1内设有第 一卡槽16 所述第一卡槽16与多个第一梯形管2体的内侧壁相适配 所述梯形管直接4的两 端具有开口 且内部设有第二卡槽17 所述第二卡槽17分别与多个第一梯形管2的端部和多 个第二梯形管3的端部相适配 所述集水管封头5内设有第三卡槽18 所述第三卡槽18与集 水管6两端相适配 所述集水管封头5的外侧壁上设有第一凹槽19 所述集水管6的两端设有 第一凸起22 所述第一凹槽19与第一凸起22相适配 所述集水管6上设有第四卡槽20 所述 第四卡槽20与多个第二梯形管3的另一端相连接 还包括导液模块21 所述多个第一梯形管 2 梯形管直接4和多个第二梯形管3设置于导液模块21内 所述导液模块21与集水管6存在 一定倾斜角相连接 0081 多个第一梯形管2和多个第二梯形管3的横截面均呈梯形 梯形横截面的上短边长 为50mm 下长边长为102mm 高为50mm 管壁厚2mm 管体长1m 下长边与斜边的夹角为57 上 短边的两端部设置有R5的圆角 下长边的两端部设置有R8的圆角 且在下长边的内侧壁上 设有波纹凸起 波纹凸起的厚度为0 2mm 材料选用PVC材料 公差范围在0 2mm内 0082 集水管6上半部分横截面呈长方形 长80 2mm 宽90mm 下半部分横截面呈半圆状 半圆两端弧长的半径为30mm 半圆中部弧长的半径为46 7mm 集水管6上的第四开槽设置于 靠近长方形横截面的一端 第四开槽的长度为52mm 管壁厚度为3mm 材料选用PVC材料 0083 梯形管直接4呈梯形管状 长90mm 且两端均设有开口 上短边长为51 7mm 下长边 长为107 2mm 高为55mm 管壁厚为2 5mm 第二卡槽17设置于梯形管直接4的中部 第二卡槽 17的厚度为2 3mm 与多个第一梯形管2和第二梯形管相适配 第二卡槽17的一侧壁为梯形 管直接4的管壁 出于节约成本的目的 第二卡槽17的另一侧壁可间隔设置成多个凸块 材 料选用PVC材料 0084 注液封头1呈梯形管状 一端具有开口 且多个第一梯形管2的一端相适配 上短边 长为51 7mm 下长边长为107 2mm 高为55mm 管壁厚为2 5mm 第一卡槽16的厚度为2 3mm 与多个第一梯形管2的一端相适配 边角处均设有圆角 避免意外事故 第一开口设置于上 短边上 材料选用PVC材料 0085 所述的用于无土栽培的管道结构采用卡槽 凸起 多个第一梯形管2 梯形管直接4 说 明 书 5 6 页 7 CN 212035309 U 和多个第二梯形管3相互配合相连接 无需采用额外的连接部件 大大提高了所述的用于无 土栽培的管道结构的安装效率 同时便于拆卸检修装置 0086 综上所述 本实用新型提供的一种用于无土栽培的管道结构 通过设置多个第一 梯形管 多个第二梯形管和梯形管直接 在多个第一梯形管和多个第二梯形管上均设有多 个第一开口 有利于提高植物无土栽培的种植数量 通过在多个第一梯形管的一端设置注 液封头 且在注液封头上设置第二开口 有利于向装置内输送营养液 提高植物的存活率 通过在集水管的两端设置集水封头 有利于提高装置的密封性 同时便于拆装维护集水管 0087 以上所述仅为本实用新型的实施例 并非因此限制本实用新型的专利范围 凡是 利用本实用新型说明书及附图内容所作的等同变换 或直接或间接运用在相关的技术领 域 均同理包括在本实用新型的专利保护范围内 说 明 书 6 6 页 8 CN 212035309 U 图1 图2 说 明 书 附 图 1 5 页 9 CN 212035309 U 图3 图4 图5 说 明 书 附 图 2 5 页 10 CN 212035309 U 图6 图7 图8 说 明 书 附 图 3 5 页 11 CN 212035309 U 图9 图10 说 明 书 附 图 4 5 页 12 CN 212035309 U 图11 说 明 书 附 图 5 5 页 13 CN 212035309 U
