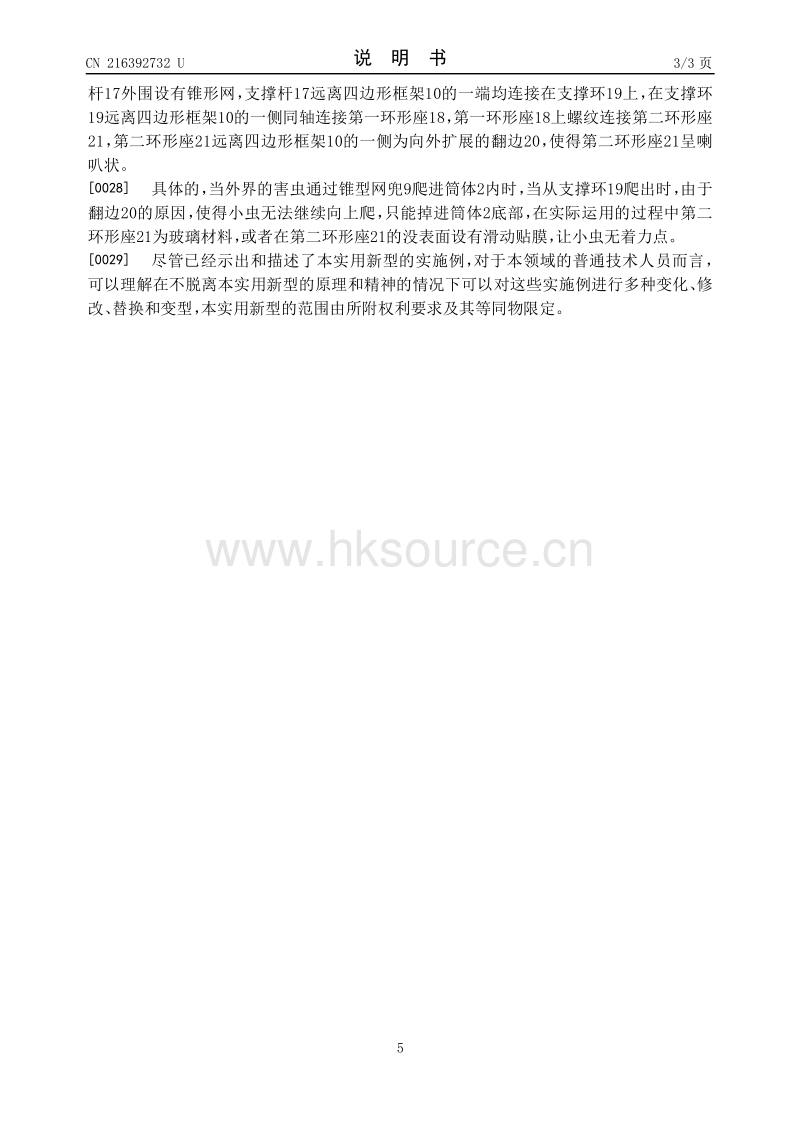

19 中华 人民共和国 国家知识产权局 12 实用新型专利 10 授权公告 号 45 授权公告日 21 申请 号 202122144533 5 22 申请日 2021 09 07 73 专利权人 贵州省植物园 贵州省园林科 学 研究所 贵州省植物研究所 地址 550004 贵州省贵阳市 云岩区鹿冲关 路86号 72 发明人 李婧 童琪 周艳 周庆 74 专利代理 机构 东莞 市中正知识产权事务所 普通 合 伙 4 4231 代理人 徐康 51 Int Cl A01M 1 02 2006 01 A01M 1 04 2006 01 A01M 1 10 2006 01 54 实用新型名称 一种杜鹃花种植飞虫诱 导捕捉装置 57 摘要 本实用新型提出了一种杜鹃花种植飞虫诱 导捕捉装置 包括诱捕器上盖 所述诱捕器上盖 的下方设有筒体 所述筒体与诱捕器上盖固定连 接 所述筒体侧面上部设有开合门 所述开合门 通过合页与筒体相连 所述筒体侧面下部设有至 少两个呈环形排列的锥型网兜 所述锥型网兜贯 穿并置于筒体的内部 所述锥型网兜固定在四边 形框架上 所述四边形框架的边缘通过紧固螺栓 固定在 筒体的外表面 所述筒体的底部设有集虫 盘 所述集虫盘的顶部同轴连接凸台 凸台插设 在筒体底部 二者之间螺纹相连或者通过锁扣固 定 本实用新型结构简单 采用灯光和诱捕剂两 种手段来吸引飞虫 不仅能吸引趋光性的飞虫 还能方便清理和维护 权利要求书1页 说明书3页 附图2页 CN 216392732 U 2022 04 29 CN 216392732 U 1 一种杜鹃花种植飞虫诱导捕捉装置 包括诱捕器上盖 1 所述诱捕器上盖 的下 方设有筒体 2 所述筒体 2 与诱捕器上盖 1 固定连接 其特征在于 所述筒体 2 侧面上 部设有开 合门 4 所述 开 合门 4 通过合页 5 与筒体 2 相连 所述筒体 2 侧面下部设有至少两个呈环形排列的锥型网兜 9 所述锥型网兜 9 贯 穿并置于筒体 2 的内部 所述锥型网兜 9 固定在四边形框架 10 上 所述四边形框架 10 的边缘通过紧固螺栓 16 固定在筒体 2 的外表面 所述筒体 2 的底部设有集虫盘 11 所述集虫盘 11 的顶部同轴连接凸台 2 凸台 12 插设在筒体 2 底部 二者之间 螺纹相连或者 通过锁扣固定 所述筒体 2 内部的内壁上固定连接有放置板 6 放置板 6 上开设有若干透气孔 7 放置板 6 位于开合门 4 处 通过开合门 4 可在所述放置板 6 上放置有诱捕剂放置 盒 8 所述放置板 6 中部的下方安装有灯座 13 所述灯座 13 内安装有诱虫灯 5 诱 虫灯 15 位于 两个锥型网兜 9 之间 2 根据权利要求1所述的一种杜鹃花种植飞虫诱导捕捉装置 其特征在于 所述诱捕器 上盖 1 的上 方设有挂钩 3 还包括支撑架 22 支撑架 的顶部呈L弯曲状 在支撑架 22 的顶部连接挂环 23 所述 挂钩 3 挂在挂环 2 内 所述支撑架 2 2 的底部设有固定底座 3 根据权利要求1所述的一种杜鹃花种植飞虫诱导捕捉装置 其特征在于 所述筒体 2 为透明可透光结构 4 根据权利要求1所述的一种杜鹃花种植飞虫诱导捕捉装置 其特征在于 集虫盘 1 的外侧设有 多个条状凸起 14 5 根据权利要求1所述的一种杜鹃花种植飞虫诱导捕捉装置 其特征在于 锥型网兜 9 包括多根支撑杆 17 支撑杆 17 的一端等间距连接在四边形框架 0 的边缘 且支撑 杆 17 的另一端相互靠近 让支撑杆 17 围成的形状呈锥形结构 在支撑杆 17 外围设有 锥形网 支撑杆 17 远离四边形框架 10 的一端均连接在支撑环 19 上 在支撑环 9 远 离四边形框架 10 的一侧同轴连接第一环形座 8 第一环形座 18 上螺纹连接第二环形 座 21 第二环形座 21 远离 四边形框架 10 的一侧为向外扩展的翻 边 20 使得第二环 形座 21 呈喇叭状 权 利 要 求 书 1 1 页 2 CN 216392732 U 一种杜鹃花种植飞虫诱导捕捉装 置 技术领域 0001 本实用新型属于诱捕器技 术领域 特别是指一种杜鹃花种植飞虫诱 导捕捉装置 背景技术 0002 杜鹃花通常是指杜鹃花科 Ericaceae 杜鹃属 Rhododendron L 植物 形态多 样 花色艳丽 是中 国十大传统名花之一 深受人们喜 爱 人们对它的需求量也逐渐变大 需 求量变大使得杜鹃花的种植越来越受到重视 而虫害问题是杜鹃花种植过程中的一大问 题 传统除虫主要使用农药 不仅带来了土壤中的农药残留问题 使农业生态环境受到污 染 而且也危及到人体的健康安全和农业生产的优质高效 且农药在生产过程中对环境也 造成了大量的污染 因而提出一种杜 鹃花种植飞虫诱导捕捉装置来解决杜鹃花种植过程中 的虫害问题 发明内容 0003 为解决以上现有技术的不足 本实用新型提出了一种杜鹃花种植飞虫诱导捕捉装 置 0004 本实用新型的技术方案是这样实现的 一种杜鹃花种植飞虫诱导捕捉装置 包括 诱捕 器上盖 所述诱捕 器上盖的下方设有筒体 所述筒体与诱捕 器上盖固定连接 所述筒体 侧面上部设有开 合门 所述 开 合门通过合页与筒体相连 0005 所述筒体侧面下部设有至少两个呈环形排列的锥型网兜 所述锥型网兜贯穿并置 于筒体的内部 所述锥型网兜固定在四边形框架上 所述四边形框架的边缘通过紧固螺栓 固定在筒体的外表 面 所述筒体的底部 设有集虫盘 所述集虫盘的顶部同轴连接凸台 凸台 插设在筒体底部 二 者之间螺纹相连或者 通过锁扣固定 0006 所述筒体内部 的内壁上固定连接有放置板 放置板上开设有若干透气孔 放置板 位于开合 门处 通过开合 门可在所述放置板上放置有诱捕剂放置盒 所述放置板中部的下 方安装有灯座 所述灯座内安装有诱虫灯 诱虫灯位于 两个锥型网兜之间 0007 优选地 所述 诱捕器上盖的上 方设有挂钩 0008 还包括支撑架 支撑架的顶部呈L弯曲状 在支撑架的顶部连接挂环 所述挂钩挂 在挂环内 所述支撑架的底部设有固定底座 0009 优选地 所述筒体为透明可透光结构 0010 优选地 集虫盘的外侧设有 多个条状凸起 0011 优选地 锥型网兜包括多根支撑杆 支撑杆的一端等间距连接在四边形框架的边 缘 且支撑杆的另一端相互靠近 让支撑杆围成的形状呈锥形结构 在支撑杆外围设有锥形 网 支撑杆远离四边形框架的一端均连接在支撑环上 在支撑环远离四边形框架的一侧同 轴连接第一环形座 第一环形座上螺纹连接第二环形座 第二环形座远离四边形框架的一 侧为向外扩展的翻边 使得第二环形座呈喇叭状 0012 与现有技术相比 本 实用新型结构简单 采用灯光和诱捕剂两种手段来吸引飞虫 说 明 书 1 3 页 3 CN 216392732 U 不仅能吸引趋光 性的飞虫 还能方便清理和维护 附图说明 0013 附图用来提供对本实用新型的进一步理解 并且构成说明书的一部分 与本实用 新型的实施例一 起用于解释本实用新型 并不构成对本实用新型的限制 在附图中 0014 图1为本实用新型提出的一种杜鹃花种植飞虫诱 导捕捉装置的立体结构示 意图 0015 图2为本实用新型提出的一种杜鹃花种植飞虫诱 导捕捉装置的剖视示 意图 0016 图3为本实用新型提出的一种杜鹃花种植飞虫诱导捕捉装置的锥型网兜结构示意 图 具体实施方式 0017 下面将结合本实用新型实施例中的附图 对本实用新型实施例中的技术方案进行 清楚 完整地描述 显然 所描述的实施例仅仅是本实用新型一部分实施例 而不是全部的 实施例 基于本实用新型中的实施例 本领域普通技术人员 在没有作出创造性劳动前提下 所获得的所有其 他实施例 都属于 本实用新型保护的范围 0018 请参阅图1 3 本实用 新型提供一种技术方案 一种杜鹃花种植飞虫诱导捕捉装 置 包括诱捕器上盖1 诱捕器上盖 的下方设有筒体2 筒体 与诱捕 器上盖1 固定连接 如图 1所示 筒体2侧面上部设有开合门4 开合门 通过合页5与筒体2相连 开合门4的另一侧和 筒体2之间通过锁扣连接 开合门4内表面边缘设有橡胶密封圈 让开合门4和筒体2之间紧 密贴合 0019 筒体2侧面下部设有至少两个呈环形排列的锥型网兜9 锥型网兜 贯穿并置于筒 体2的内部 锥型网兜9固定在四边形框架10上 四边形框架10的边缘通过紧固螺栓16固定 在筒体2的外表面 当使用一段时间后 可将四边形框架10进行拆卸 将锥型网兜9进行清 理 0020 筒体2的底部设有集虫盘 11 集虫盘 11的顶部同轴连接凸台12 凸台12插设在筒体 2底部 二 者之间螺纹相连或者 通过锁扣固定 方便拆卸 将集虫盘1 1进行清理 0021 筒体2内部的内壁上固定连接有放置板6 放置板 上开设有若干透气 孔7 放置板6 位于开合门4处 通过开合门 可在放置板6上放置有诱捕剂放置盒8 诱捕剂放置盒 内可以 防止吸引害虫的诱捕药剂 药剂散发的气味可以通过放置 板 6散发至筒体2内 0022 放置板6中部的下方安装有灯座13 灯座13内安装有诱虫灯15 诱虫灯15位于两个 锥型网兜9之间 诱虫灯15发出的光直接照射在锥型网兜9处 让锥型网兜 对应的四边形框 架中的开口更加明亮 增 加引诱害虫的效果 0023 进一 步的说 诱捕器上盖1的上 方设有挂钩3 0024 还包括支撑架22 支撑架 2的顶部呈L弯曲状 在支撑架22的顶部连接挂环23 挂 钩3挂在挂环 23内 支撑架 22的底部设有固定底座 0025 进一 步的说 筒体2为透明可透光结构 0026 进一 步的说 集虫盘1 1的外侧设有 多个条状凸起14 0027 进一步的说 锥型 网兜9包括多根支撑杆17 支撑杆17的一端等间距连接在四边形 框架10的边缘 且支撑杆17的另一端相互靠近 让支撑杆17围成的形状呈锥形结构 在支撑 说 明 书 2 3 页 4 CN 216392732 U 杆17外围设有锥形网 支撑杆17远离四边形框架10的一端均连接在支撑环19上 在支撑环 19远离四边形框架10的一侧同轴连接第一环形座 18 第一环形座 18上螺纹连接第二环形座 21 第二环形座21远离四边形框架10的一侧为向外扩展的翻边20 使得第二环形座21呈喇 叭状 0028 具体的 当外界的害虫通过锥 型网兜9爬进筒体2内时 当从支撑环19爬出时 由于 翻边20的原因 使得小虫无法继续向上爬 只能掉进筒体2底部 在实际运用的过程中第二 环形座21为玻璃材 料 或者在第二环形座21的没表面设有滑动贴膜 让小虫 无着力点 0029 尽管已经示出和描述了本实用新型的实施例 对于本领域的普通技术人员而言 可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进 行多种变化 修 改 替换和变型 本实用新型的范围由所附权利要求及其 等同物限定 说 明 书 3 3 页 5 CN 216392732 U 图1 说 明 书 附 图 1 2 页 6 CN 216392732 U 图2 图3 说 明 书 附 图 2 2 页 7 CN 216392732 U
