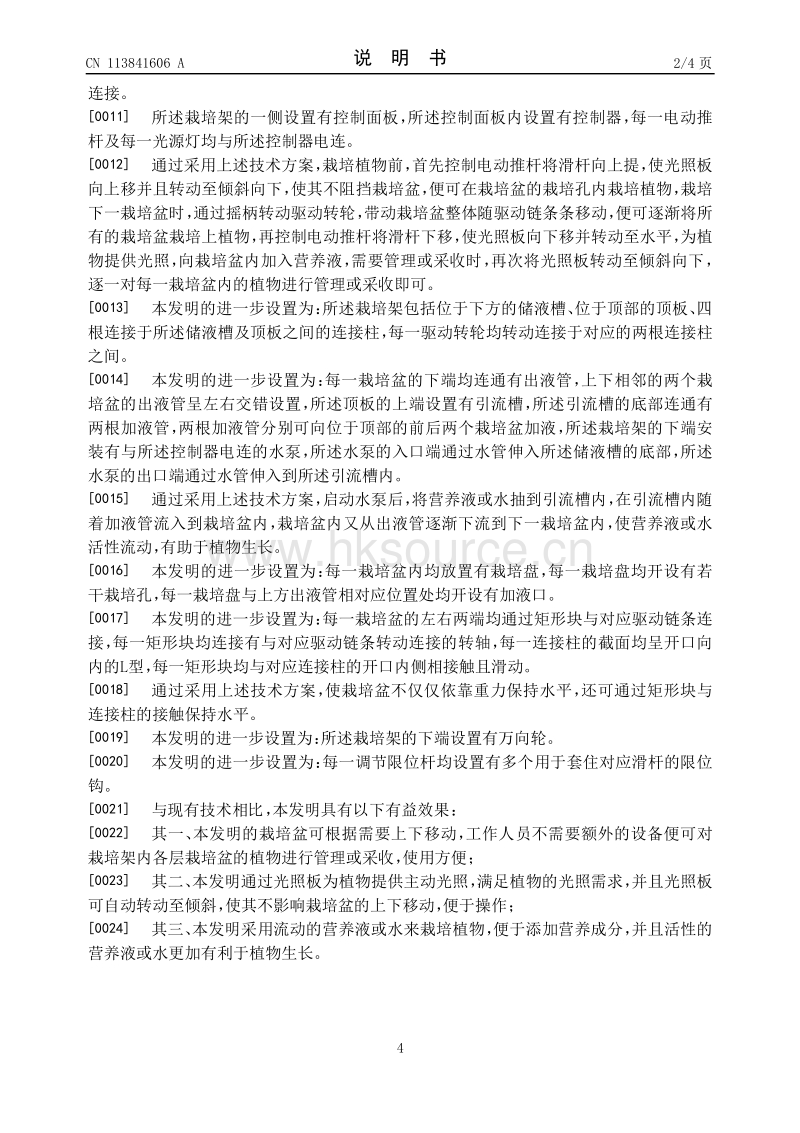

19 中华 人民共和国 国家知识产权局 12 发明 专利申请 10 申请公布号 43 申请公布日 21 申请 号 202111256815 2 22 申请日 2021 10 27 71 申请人 云南农业大 学 地址 650201 云南省昆明市盘龙区黑龙潭 云南农业大 学 72 发明人 刘艳慧 邓晓霞 李婧瑜 张瑞 王静 程静 李 靖 74 专利代理 机构 昆明金 科智诚知识产权代理 事务所 普通 合 伙 5 3216 代理人 杨钊霞 51 Int Cl A01G 31 06 2006 01 A01G 31 02 2006 01 A01G 7 04 2006 01 54 发明名称 一种植物工厂的可移动立体多层栽培系统 57 摘要 本发明公开了一种植物工厂的可移动立体 多层栽培系统 包括栽培架 栽培架内的顶部及 下部均转动连接有转轮组 每一转轮组均包括连 接轴 及两端的驱动转轮 两个驱动转轮配合连 接有驱动链条 两条驱动链条之间配合连接有多 个 栽培盆 栽培架的前后两侧均设置有调节限位 组 每一调节限位组均包括两根调节限位杆 每 一调节限位杆的前侧均设置有滑杆 每一滑杆的 顶端均连接有用于驱动其上下运动的电动推杆 每组调节限位组均连接有多块与栽培盘一一对 应的光照板 每一光照板的下端均设置有光源 灯 每一光照板的两侧均相对调节限位杆滑动且 转动 每一光照板的两端均与对应滑杆转动连 接 本发明栽培的植物可在栽培架内上下移动 便 于进行 管理或采收 权利要求书1页 说明书4页 附图5页 CN 113841606 A 2021 12 28 CN 113841606 A 1 一种植物工厂的可移动立体多层栽培系统 包括栽培架 1 其特征在于 所述栽培 架 1 内的顶部及下部均转动连接有转轮组 3 每一转轮组 3 均包括连接轴 31 及设置 于所述连接轴 31 两端的驱动转轮 32 其中下方的一个驱动转轮 32 设置有摇柄 33 位于同于竖直平 面的两个驱动转轮 32 配合连接有驱动链条 34 两条驱动链条 34 之间 配合连接有多个呈等间距分布且保持水平的栽培盆 4 每一栽培盆 4 的两端均与对应驱 动链条 34 转动连接 所述栽培架 1 的前后两侧均设置有调节限位组 每一调节限位组均包括两根呈左右 相 对设置的调节限位杆 6 每一调节限位杆 6 远离所述栽培架 1 的一侧均设置有可上 下运动的滑杆 7 每一滑杆 7 的顶端均连接有用于驱动其上下运动且安装于所述栽培架 1 顶端的电动推杆 71 每组调节限位组均连接有多块与所述栽培盘 43 一一对应的光照板 8 每一光照板 8 的下端均设置有光源灯 81 每一光照板 8 的左右两侧均开设有滑槽 82 每一调节 限位杆 6 均设置有多个与所述滑槽 82 一一对应且与之滑动且转动的滑轴 62 每一光 照板 8 的左右两端均 与对应滑杆 7 转动连接 所述栽培架 1 的一侧设置有控制面板 9 所述控制面板 9 内设置有控制器 每一电 动推杆 71 及每一 光源灯 81 均 与所述控制器电连 2 根据权利要求1所述的一种植物工厂的可移动 立体多层栽培系统 其特征在于 所述 栽培架 1 包括位于下方的储 液槽 11 位于顶部的顶板 12 四根连接于所述储 液槽 11 及顶板 12 之间的连接柱 13 每一 驱动转轮 32 均转动连接于对应的两根连接柱 13 之 间 3 根据权利要求2所述的一种植物工厂的可移动 立体多层栽培系统 其特征在于 每一 栽培盆 4 的下端均连通有出液管 45 上下相 邻的两个 栽培盆 4 的出液管 45 呈左右交 错设置 所述顶板 12 的上端设置有引流槽 14 所述引流槽 14 的底部连通有两根加液 管 15 两根加液管 15 分别可向位于顶部的前后两个栽培盆 4 加液 所述栽培架 1 的 下端安装有与所述控制器电连的水泵 5 所述水泵 5 的入口端通过水管 51 伸入所述储 液槽 1 1 的底部 所述水泵 5 的出口端通过 水 管 51 伸入到所述引流槽 14 内 4 根据权利要求3所述的一种植物工厂的可移动 立体多层栽培系统 其特征在于 每一 栽培盆 4 内均放置有栽培盘 43 每一栽培盘 43 均开设有若干 栽培孔 44 每一栽培盘 43 与上 方 出 液 管 45 相对应位置处均开设有加液口 46 5 根据权利要求2所述的一种植物工厂的可移动 立体多层栽培系统 其特征在于 每一 栽培盆 4 的左右两端均通过矩形块 41 与对应驱动链条 34 连接 每一矩形块 41 均连 接有与对应驱动链条 34 转动连接的转轴 42 每一连接柱 13 的截面均呈开口向内的L 型 每一矩形块 41 均 与对应连接柱 13 的开口内侧相接触且滑动 6 根据权利要求1所述的一种植物工厂的可移动 立体多层栽培系统 其特征在于 所述 栽培架 1 的下端设置有万向轮 2 7 根据权利要求1所述的一种植物工厂的可移动 立体多层栽培系统 其特征在于 每一 调节限位杆 6 均设置有 多个用于套住对应滑杆 7 的限位钩 61 权 利 要 求 书 1 1 页 2 CN 113841606 A 一种植物工厂的可移动立 体多层栽培系统 技术领域 0001 本发明涉及农业栽培技术领域 特别涉及 一种植物工厂的可移动立体多层栽培系 统 背景技术 0002 植物工厂是一种利用工业化的技术与生产方式 做计算机化 自动化等工业生产 方式 能大规模生产并以工厂形式批量生产相关植物 利用科学方式提供一切 植物所需的 养分 水分等所有需求 以改善农民自古以来面向黄土背朝天的靠地产物 靠天吃饭的局 限 0003 植物工厂是通过设施内高精度环境控制实现农作物周年连续生产的高效农业系 统 是利用计算机对植物生育的温度 湿度 光照 二氧化碳浓度以及营养液等环境条件进 行自动控制 使设施内植物生育不受或很少受自然条件制约的省力型生产 0004 植物工厂是现代设施农业发展的高级阶段 是一种高投入 高技术 精装备的生产 体系 集生物技术 工程技术和系统管理于一体 使农业生产从自然生态束缚中脱离出来 按计划周年性进 行植物产品生产的工厂化农业系统 是农业产业化进程中吸收应用高新技 术成果 最具活力和潜力的领域之一 代 表着未来农业的发展方向 0005 目前现有的植物工厂包括立体层架型栽培层架 这种结构的植物工厂大多为半自 动植物工厂 但到了蔬菜或果 实采收的时候 由于立体式栽培架太高 往往需要用到辅助设 备将人抬高进行采收 人工采收麻烦 发明内容 0006 本发明的目的是提供一种植物工厂的可移动立体多层栽培系统 栽培的植物可在 栽培架内上下移动 便于对植物进 行管理或采收 并且可为植物提供主动光照 满足其光合 作用的需求 0007 本发明的上述 技 术目的是通过以下技 术方案得以实现的 0008 一种植物工厂的可移动立体多层栽培系统 包括栽培架 所述栽培架内的顶部及 下部均转动连接有转轮组 每一转轮组均包括连接轴 及设置于所述连接轴两端的驱动转 轮 其中下方 的一个驱动转轮设置有摇柄 位于同于竖直平面的两个驱动转轮配合连接有 驱动链条 两条驱动链条之间配合连接有多个呈等间距分布且保持水平的栽培盆 每一栽 培盆的两端均 与对应驱动链条转动连接 0009 所述栽培架的前后两侧均设置有调节限位组 每一调节限位组均 包括两根呈左右 相对设置的调节限位杆 每一调节限位杆远离所述栽培架的一侧均设置有 可上下运动的滑 杆 每一滑杆的顶端均连接有用于驱动其上 下运动且安装于所述栽培架 顶端的电动推杆 0010 每 组调节限位组均连接有多块与所述栽培盘一一对应的光照板 每一光照板的下 端均设置有光源灯 每一光照板的左右两侧均开设有滑槽 每一调节限位杆均设置有多个 与所述滑槽一一对应且与之滑动且转动的滑轴 每一光照板的左右两端均与对应滑杆转动 说 明 书 1 4 页 3 CN 113841606 A 连接 0011 所述栽培架的一侧 设置有控制面板 所述控制面板内设置有控制器 每一电动推 杆及每一 光源灯均 与所述控制器电连 0012 通过采用上述技术方案 栽培植物前 首先控制电动推杆将滑杆向上提 使光照板 向上移并且转动至倾斜向下 使其不阻挡栽培盆 便可在栽培盆的栽培孔内栽培植物 栽培 下一栽培盆时 通过摇 柄转动驱动转轮 带动栽培盆整体随驱动链条条移动 便可逐渐将所 有的栽培盆栽培上植物 再控制电动推杆将滑杆下移 使光照板向下移并转动至水平 为植 物提供光照 向栽培盆内加入营养液 需要管理或采收时 再次将光照板转动至倾斜向下 逐一对每一栽培盆内的植物进行 管理或采收即可 0013 本 发明的进一步设置为 所述栽培架包括位于下方的储液槽 位于顶部的顶板 四 根连接于所述储液槽及顶板之 间的连接柱 每一驱动转轮均转动连接于对应的两根连接柱 之间 0014 本发明的进一步设置为 每一栽培盆的下端均连通有出液管 上下相邻的两个栽 培盆的出液管呈左右交错设置 所述顶板的上端设置有引流槽 所述引流槽的底部连通有 两根加液管 两根加液管分别可向位于顶部的前后两个栽培盆加液 所述栽培架的下端安 装有与所述控制 器电连的水泵 所述水泵的入口端通过水管伸入所述储液槽的底部 所述 水泵的出口端通过 水 管伸入到所述引流槽内 0015 通过采用上述技术方案 启动水泵后 将营养液或水抽到引流槽内 在引流槽内随 着加液管流入到栽培盆内 栽培盆内又从出液管逐渐下流到下一栽培盆内 使营养液或水 活性 流动 有助于植物生长 0016 本发明的进一步设置为 每一栽培盆内均放置有栽培盘 每一栽培盘均开设有若 干栽培孔 每一栽培盘与上 方 出 液 管相对应位置处均开设有加液口 0017 本发明的进一步设置为 每一栽培盆的左右两端均通过矩形块与 对应驱动链条连 接 每一矩形块均连接有与对应驱动链条转动连接的转轴 每一连接柱的截面均呈开口向 内的L型 每一矩形块均 与对应连接柱的开口内侧相接触且滑动 0018 通过采用上述技术方案 使栽培盆不仅仅依靠重力保持水平 还可通过矩形块与 连接柱的接触保持水平 0019 本发明的进一 步设置为 所述栽培架的下端设置有万向轮 0020 本发明的进一步设置为 每一调节限位杆均设置有多个用于套住对应滑杆的限位 钩 0021 与现有技 术相比 本发明具有以下有益效果 0022 其一 本发明的栽培盆可根据需要上下移动 工作人员不需要额外 的设备便可对 栽培架内各层栽培盆的植物进行 管理或采收 使用方便 0023 其二 本发明通过光照板为植物提供主动光照 满足植物的光照需求 并且光照板 可自动转动至倾 斜 使其 不影响 栽培盆的上 下移动 便 于操作 0024 其三 本发明采用流动的营养液或水来栽培植物 便于添加营养成分 并且活性的 营养液或水 更加有利于植物生长 说 明 书 2 4 页 4 CN 113841606 A 附图说明 0025 图1是本发明的整体结构示 意图 0026 图2是光照板折叠后的示 意图 0027 图3用于展示栽培架内转轮组与驱动链条的连接 0028 图4主 要用于展示栽培盆与栽培盘的链连接关系 0029 图5用于展示 光照板与调节限位杆及滑杆的连接关系 0030 图中 1 栽培架 1 储液槽 2 顶板 13 连接柱 4 引流槽 5 加液管 万 向 轮 3 转轮组 31 连接轴 2 驱动 转轮 33 摇柄 4 驱动链条 4 栽培盆 41 矩形块 2 转轴 43 栽培盘 4 栽培孔 45 出液管 6 加液口 5 水泵 51 水管 6 调节限位杆 61 限位钩 62 滑轴 7 滑杆 71 电动推杆 8 光照板 81 光源灯 2 滑槽 9 控制面板 具体实施方式 0031 以下 结合附图对本发明作进一 步详细说明 0032 实施例 参照图1 5 一种植物工厂的可移动立体多层栽培系统 包括栽培架1 栽 培架1的下端设置有 四个万 向轮2 栽培架1包括位于下方的储液槽11 位于顶部的顶板 2 四根连接于储液槽11及顶板12之间的连接柱13 栽培架1内的顶部及下部均转动连接有一 组转轮组3 每一转轮组 均包括连接轴31 及设置于连接轴31两端的驱动转轮32 每一 驱动 转轮32均转动连接于对应的两根连接柱13之间 其中下方的一个驱动转轮 2设置有一个摇 柄3 3 位于同于竖直平面的两个驱动转轮 2配合连接有一条驱动链条34 0033 两条驱动链条34之间配合连接有多个呈等间距分布且保持水平的栽培盆4 每一 栽培盆4的两端均与对应驱动链条34转动连接 每一栽培盆 的左右两端均通过一块矩形块 41与对应驱动链条34连接 每一矩形块 1均连接有一根与对应驱动链条34转动连接的转轴 42 每一连接柱13的截面均呈开口向内的L型 每一矩形块41均与对应连接柱13的开口内侧 相接触且滑动 每一栽培盆4内均放置有一块栽培盘43 每一栽培盘43均开设有若干 栽培孔 44 0034 每一栽培盆4的下端均连通有一根出液管45 上下相邻的两个栽培盆4的出液管45 呈左右交错设置 顶板12的上端设置有一个引流槽14 引流槽14的底部连通有两根加液管 15 两根加液管15分别 可向位于顶部的前后两个栽培盆4加液 栽培架1的下端安装有一台 水泵5 水泵 的入口端通过一根水管51伸入储 液槽11的底部 水泵5的出口端通过一根水管 51伸入到引流槽14内 每一栽培盘43与上方出液管45相对应位置处均开设有一个加液口 46 0035 栽培架1的前后两侧均设置有一个调节限位组 每一调节限位组均包括两根呈左 右相对设置的调节限位杆6 每一调节限位杆6远离栽培架1的一侧均设置有一根可上下运 动的滑杆7 每一调节限位杆6均设置有多个用于套住对应滑杆7的限位钩61 每一滑杆7的 顶端均连接有一台用于驱动其上 下运动且安装于栽培架1顶端的电动推杆 71 0036 每组调节限位组均连接有多块与栽培盘43一一对应的光照板8 每一光照板 的下 端均设置有光源灯81 每一光照板8的左右两侧均开设有一条滑槽82 每一调节限位杆6均 设置有多个与滑槽82一一对应且与之滑动且转动的滑轴62 每一光照板8的左右两端均与 对应滑杆 7转动连接 说 明 书 3 4 页 5 CN 113841606 A 0037 栽培架1的一侧设置有一个控制面板9 控制面板 内设置有一个控制器 图略 水 泵5 每一电动推杆 71及每一 光源灯81均 与控制器电连 0038 使用方式 栽培植物前 首先控制电动推杆71将滑杆7向上提 使光照板8向上移并 且转动至倾斜向下 使其不阻挡栽培盆4 便可在栽培盆 的栽培孔44内栽培植物 栽培下一 栽培盆4时 通过摇 柄33转动驱动转轮32 带动栽培盆4整体随驱动链条34条移动 便可逐渐 将所有的栽培盆4栽培上植物 再控制电动推杆71将滑杆7下移 使光照板8向下移并转动至 水平 为植物 提供光照 向储 液槽11 内加入 营养液或水 启动水泵5 将营养液或水抽到引流 槽14内 在引流槽14内随着加液管15流入到栽培盆4内 栽培盆 内又从出液管45逐渐下流 到下一栽培盆4内 使 营养液或水 活性流动 有助于植物 生长 需要 管理或采收时 再次将光 照板8转动至倾 斜向下 逐一对每一栽培盆 4内的植物进行 管理或采收即可 0039 本具体实施例仅仅是对本发明的解释 其并不是对本发明的限制 本领域技术人 员在阅读完本 说明书后可以根据需要对本实施例做出没有创造性贡献的修改 但只要在本 发明的权利要求范围内都受到专利法的保护 说 明 书 4 4 页 6 CN 113841606 A 图1 说 明 书 附 图 1 5 页 7 CN 113841606 A 图2 说 明 书 附 图 2 5 页 8 CN 113841606 A 图3 说 明 书 附 图 3 5 页 9 CN 113841606 A 图4 说 明 书 附 图 4 5 页 10 CN 113841606 A 图5 说 明 书 附 图 5 5 页 11 CN 113841606 A
