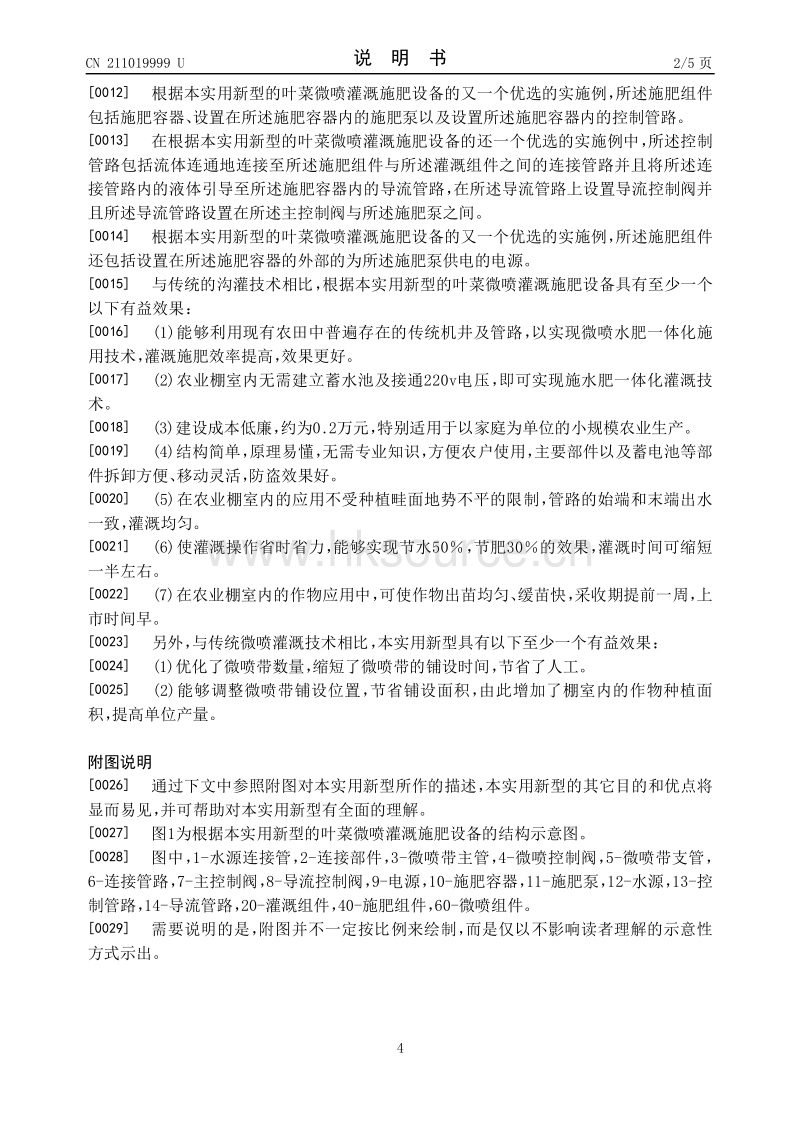

19 中华人民共和国 国家知识产权局 12 实用新型专利 10 授权公告号 45 授权公告日 21 申请号 201920926650 7 22 申请日 2019 06 19 73 专利权人 北京市大兴区农业 技 术推广站 地址 102600 北京市大兴区黄 村镇兴政东 里甲5号 72 发明人 郭月萍 曾烨 李晨 代 艳 侠 哈雪姣 李婵 张新 左骥民 陈宗光 冯 文清 田琳 74 专利代理机构 北京思源智汇知识产权代理 有限公司 1 1657 代理人 毛丽琴 51 Int Cl A01C 23 04 2006 01 54 实用新型名称 叶菜微喷灌溉施肥设备 57 摘要 本实用新型提供了一种叶菜微喷灌溉施肥 设备 其包括灌溉组件以及流体连通地连接至灌 溉组件的主管路上的施肥组件 其中 在施肥组 件与灌溉组件之间的连接管路上设置有主控制 阀 根据本实用新型的叶菜微喷灌溉施肥设备可 以通过主控制阀实现纯水灌溉与水肥一体化灌 溉的两种灌溉形式 在需要对农作物进行纯水灌 溉时 关闭主控制阀即可 而当需要对农作物进 行水肥一体化灌溉时 则 需要打开主控制阀 以 使液肥通过主控制阀进入主管路内 并由此喷灌 至作物的根部 因此 不需要给作物布置两套独 立的灌溉系统 并且能够提高灌溉和施肥效率 节省人力成本 权利要求书1页 说明书5页 附图1页 CN 211019999 U 2020 07 17 CN 211019999 U 1 一种叶菜微喷灌溉施肥设备 其特征在于 所述叶菜微喷灌溉施肥设备包括灌溉组 件以及流体连通地连接至所述灌溉组件的主管路上的施肥组件 其中 在所述施肥组件与 所述灌溉组件之间的连接管路上设置有主控制阀 所述灌溉组件包括水源连接管 与所述水源连接管连接并且连接至所述施肥组件的连 接部件以及与所述连接部件相连的微喷组件 所述微喷组件包括两根微喷带主管以及与每一个微喷带主管流体连通地连接的两根 微喷带支管 所述连接部件构造为包括4寸PVC材质的管路 利用4寸塑料软管将水源的4寸出水口与 所述4寸PVC材质的管路连接 所述连接部件的出水端设置两个1 5寸PVC材质的管路作为分 流出水口 通过折径8cm的微喷带主管与折径8cm的7孔微喷带支管相连 所述施肥组件包括施肥容器 设置在所述施肥容器内的施肥泵以及设置所述施肥容器 内的控制管路 所述控制管路包括流体连通地连接至所述施肥组件与所述灌溉组件之间的连接管路 并且将所述连接管路内的液体引导至所述施肥容器内的导流管路 以及 所述施肥泵通过1寸的塑料软管连接至三通连接器 所述三通连接器的一端连接至所 述导流管路 三通连接器的另一端通过1寸塑料软管连接至所述主控制阀 2 根据权利要求1所述的叶菜微喷灌溉施肥设备 其中 在所述微喷带支管与所述微喷 带主管的连接位置处设置有微喷控制阀 3 根据权利要求1所述的叶菜微喷灌溉施肥设备 其中 在所述导流管路上设置导流控 制阀并且所述导流管路设置在所述主控制阀与所述施肥泵之间 4 根据权利要求3所述的叶菜微喷灌溉施肥设备 其中 所述施肥组件还包括设置在所 述施肥容器的外部的为所述施肥泵供电的电源 权 利 要 求 书 1 1 页 2 CN 211019999 U 叶菜微喷灌溉施肥设备 技术领域 0001 本实用新型涉及农业设施领域 具体地涉及一种用于农作物的微喷灌溉设备 背景技术 0002 微喷灌溉设备是一种新型微灌设备 其具有节水 节肥 省人工以及提高作物产量 和改善作物品质的优点 同时由于微喷灌溉设备操作方便简单 限制因素少 造价低廉 前 期投入小等优点而得到农户的广泛认可 0003 微喷技术在瓜 果 蔬菜的栽培上都有广泛应用 尤其适用于叶菜的栽培 微喷技 术可以使叶菜出苗齐 移植缓苗快 能够促进叶菜的生长 使其提早上市 但是微喷技术主 要应用于一些拥有自用机井和变频电源的基地或者拥有蓄水设施池及自有电源的棚室内 0004 受到当地政策以及环保要求的限制 以家庭为单位的广大种植户不具备相关灌溉 条件 从而使得这种具备颇多优势的微喷技术在广大一家一户的独立式农业中的应用和推 广受到限制 实用新型内容 0005 针对现有灌溉设备应用前提条件苛刻的问题 本实用新型的目的是通过对现有微 喷灌溉技术进行优化改造 提供一种更适合叶菜生产 对于棚室基础条件限制少 前期投入 少 并且拥有轻简水肥一体化特点的叶菜微喷灌溉施肥设备 当然 根据本实用新型的叶菜 微喷灌溉施肥设备也适用于对其他农作物进行灌溉 0006 根据本实用新型的一个方面 提供一种叶菜微喷灌溉施肥设备 该叶菜微喷灌溉 施肥设备包括灌溉组件以及流体连通地连接至灌溉组件的主管路上的施肥组件 其中 在 施肥组件与灌溉组件之间的连接管路上设置有主控制阀 0007 根据本实用新型的叶菜微喷灌溉施肥设备可以通过主控制阀实现纯水灌溉与水 肥一体化灌溉的两种灌溉形式 在需要对农作物进行纯水灌溉时 关闭主控制阀即可 而当 需要对农作物进行水肥一体化灌溉时 则需要打开主控制阀 以使液肥通过主控制阀进入 主管路内 并由此喷灌至作物的根部 因此 不需要给作物布置两套独立的灌溉系统 并且 能够提高灌溉和施肥效率 节省人力成本 0008 在根据本实用新型的叶菜微喷灌溉施肥设备的一个优选的实施例中 所述灌溉组 件包括水源连接管 与所述水源连接管连接并且连接至所述施肥组件的连接部件以及与所 述连接部件相连的微喷组件 0009 根据本实用新型的叶菜微喷灌溉施肥设备的另一个优选的实施例 所述微喷组件 包括至少一根微喷带主管以及与所述微喷带主管流体连通地连接的至少一根微喷带支管 0010 在根据本实用新型的叶菜微喷灌溉施肥设备的再一个优选的实施例中 所述微喷 组件包括两根微喷带主管以及与每一个微喷带主管流体连通地连接的两根微喷带支管 0011 根据本实用新型的叶菜微喷灌溉施肥设备的另一个优选的实施例 在所述微喷带 支管与所述微喷带主管的连接位置处设置有微喷控制阀 说 明 书 1 5 页 3 CN 211019999 U 0012 根据本实用新型的叶菜微喷灌溉施肥设备的又一个优选的实施例 所述施肥组件 包括施肥容器 设置在所述施肥容器内的施肥泵以及设置所述施肥容器内的控制管路 0013 在根据本实用新型的叶菜微喷灌溉施肥设备的还一个优选的实施例中 所述控制 管路包括流体连通地连接至所述施肥组件与所述灌溉组件之间的连接管路并且将所述连 接管路内的液体引导至所述施肥容器内的导流管路 在所述导流管路上设置导流控制阀并 且所述导流管路设置在所述主控制阀与所述施肥泵之间 0014 根据本实用新型的叶菜微喷灌溉施肥设备的又一个优选的实施例 所述施肥组件 还包括设置在所述施肥容器的外部的为所述施肥泵供电的电源 0015 与传统的沟灌技术相比 根据本实用新型的叶菜微喷灌溉施肥设备具有至少一个 以下有益效果 0016 1 能够利用现有农田中普遍存在的传统机井及管路 以实现微喷水肥一体化施 用技术 灌溉施肥效率提高 效果更好 0017 2 农业棚室内无需建立蓄水池及接通220v电压 即可实现施水肥一体化灌溉技 术 0018 3 建设成本低廉 约为0 2万元 特别适用于以家庭为单位的小规模农业生产 0019 4 结构简单 原理易懂 无需专业知识 方便农户使用 主要部件以及蓄电池等部 件拆卸方便 移动灵活 防盗效果好 0020 5 在农业棚室内的应用不受种植畦面地势不平的限制 管路的始端和末端出水 一致 灌溉均匀 0021 6 使灌溉操作省时省力 能够实现节水50 节肥30 的效果 灌溉时间可缩短 一半左右 0022 7 在农业棚室内的作物应用中 可使作物出苗均匀 缓苗快 采收期提前一周 上 市时间早 0023 另外 与传统微喷灌溉技术相比 本实用新型具有以下至少一个有益效果 0024 1 优化了微喷带数量 缩短了微喷带的铺设时间 节省了人工 0025 2 能够调整微喷带铺设位置 节省铺设面积 由此增加了棚室内的作物种植面 积 提高单位产量 附图说明 0026 通过下文中参照附图对本实用新型所作的描述 本实用新型的其它目的和优点将 显而易见 并可帮助对本实用新型有全面的理解 0027 图1为根据本实用新型的叶菜微喷灌溉施肥设备的结构示意图 0028 图中 1 水源连接管 2 连接部件 3 微喷带主管 4 微喷控制阀 5 微喷带支管 6 连接管路 7 主控制阀 8 导流控制阀 9 电源 10 施肥容器 11 施肥泵 12 水源 13 控 制管路 14 导流管路 20 灌溉组件 40 施肥组件 60 微喷组件 0029 需要说明的是 附图并不一定按比例来绘制 而是仅以不影响读者理解的示意性 方式示出 说 明 书 2 5 页 4 CN 211019999 U 具体实施方式 0030 为使本实用新型的目的 技术方案和优点更加清楚 下面将结合本实用新型实施 例的附图 对本实用新型的技术方案进行清楚 完整地描述 显然 所描述的实施例是本实 用新型的一个实施例 而不是全部的实施例 基于所描述的本实用新型的实施例 本领域普 通技术人员在无需创造性劳动的前提下所获得的所有其他实施例 都属于本实用新型保护 的范围 0031 除非另外定义 本实用新型使用的技术术语或者科学术语应当为本实用新型所属 领域内具有一般技能的人士所理解的通常意义 0032 本实用新型提供一种叶菜微喷灌溉施肥设备 其包括灌溉组件20以及流体连通地 连接至灌溉组件20的主管路上的施肥组件40 在施肥组件40与灌溉组件20之间的连接管路 6上设置有主控制阀7 根据本实用新型的叶菜微喷灌溉施肥设备可以通过灌溉组件20实现 对作物的灌溉 比如为微喷灌溉 进一步 可以通过连接在灌溉组件20的主管路上的施肥组 件40将肥料注入主管路内 从而实现水肥灌溉一体化 而当不需要对作物进行施肥而仅需 要灌溉时 则可以通过关闭连接管路6上的主控制阀7 从而阻断灌溉组件20与施肥组件40 之间的连通 以便仅执行对作物的灌溉 而不进行施肥 因此 根据本实用新型的叶菜微喷 灌溉施肥设备能够实现灌溉和施肥两种功能 从而无需为作物的灌溉和施肥分别配备不同 的设施 大大节约了生产成本 0033 根据本实用新型的叶菜微喷灌溉施肥设备的灌溉组件20可以包括水源连接管1 与水源连接管1连接并且连接至施肥组件40的连接部件2以及与连接部件2相连的微喷组件 60 水源连接管1的第一端部可以直接连接至水源12 比如为自来水管 或者也可以为农户 自有水井的井口 水源12可以提供具有一定压力的水流 从而能够为灌溉组件20提供一定 的灌溉压力 连接部件2可以用于连接水源连接管1与微喷组件60 从而将水流引导至微喷 组件60 同时 连接部件2还用于将来自施肥组件40的肥料导入微喷组件60 从而实现水肥 一体化灌溉 0034 根据本实用新型的叶菜微喷灌溉施肥设备的微喷组件包括至少一根微喷带主管3 以及与微喷带主管3流体连通地连接的至少一根微喷带支管5 通过微喷带主管3可以将灌 溉用的水和 或肥料输送至需要喷灌的地块或位置 并通过微喷带支管5实现水和 或肥料 的喷灌 在此可以采用比如折径为8cm的7孔微喷带支管 进一步 如图1所示 本实用新型中 的微喷组件60包括两根微喷带主管3以及与每一个微喷带主管3流体连通地连接的两根微 喷带支管5 也就是说 可以通过连接部件2分支出两根微喷带主管3 而每一根微喷带主管 又分别分支出两根微喷带支管5 从而能够同时为四根微喷带支管5提供灌溉用的水和 或 肥料 0035 进一步地 可以在微喷带支管5与微喷带主管3的连接位置处设置有微喷控制阀4 通过微喷控制阀4可以实现多根微喷带支管5中的一部分处于喷灌状态 相应地 另一部分 处于停喷灌状态 或者也可以通过微喷控制阀4控制每个微喷带支管5的喷水量 有利于控 制喷灌的区域 从而实现更加精确的喷灌 0036 以下简要说明根据本实用新型的叶菜微喷灌溉施肥设备的施肥组件的结构 如图 所示 施肥组件可以包括施肥容器10 设置在施肥容器10内的施肥泵11以及设置施肥容器 10内的控制管路13 控制管路13包括流体连通地连接至施肥组件40与灌溉组件20之间的连 说 明 书 3 5 页 5 CN 211019999 U 接管路6并且将连接管路6内的液体引导至施肥容器10内的导流管路14 在导流管路14上设 置导流控制阀8并且导流管路14设置在主控制阀7与施肥泵11之间 通过施肥泵 1可以将施 肥容器10内的液肥输送至灌溉组件20 通过灌溉组件20实现利用液肥对作物的灌溉 设置 在连接管路6中的主控制阀7能够实现灌溉组件20与施肥组件40的流体连通和断开 同时 导流控制阀8也能够实现连接管路6内的灌溉水与施肥容器10的连通或断开 比如 当在灌 溉作业初期需要在施肥容器10内配置液肥时 可以打开主控制阀7和导流控制阀8 同时不 启动施肥泵11 使得来自水源 2的水流注入施肥容器10内 可以在向施肥容器10内注水之 前或之后将肥料加入施肥容器10内 在注入适量的水后 可以关闭主控制阀7 同时保持导 流控制阀8打开 此时可以启动施肥泵11 施肥泵 1泵送的水肥溶液可以直接通过导流控制 阀8流回施肥容器10内 从而加速肥料在施肥容器10中的水内的溶解 在肥料完全溶解之 后 可以关闭施肥泵11 0037 当需要对作物进行施肥作业时 可以关闭导流控制阀8 并打开主控制阀7 启动施 肥泵11之后 通过施肥泵 1泵送的肥液通过连接部件2直接进入微喷带主管3 然后通过微 喷带支管5喷灌到作物的根部 0038 有利地 根据本实用新型的叶菜微喷灌溉施肥设备的施肥组件还包括设置在施肥 容器10的外部的为施肥泵11供电的电源9 电源 可以为可充电电池 由此可以为叶菜微喷 灌溉施肥设备的使用提供更大的便利性 即可以在不方便提供电源的地块中使用 0039 根据本实用新型的叶菜微喷灌溉施肥设备可以利用PVC材料的连接部件2对传统 机井灌溉水源的分流泄压实现微喷带在温室大棚内的灌溉 连接部件2构造为进水端采用4 寸PVC材质的管路作为进水口 用4寸塑料软管将传统机井4寸出水口或自来水水龙头出口 与连接部件2的进水端的4寸PVC材质管路进水口连接 连接部件2的出水端设置两个1 5寸 PVC材质的管路作为分流出水口 通过折径8cm的微喷主管3与微喷带支管5相连 考虑到叶 菜的做畦方式及其生长特性 铺设4条折径为8cm的7孔微喷带支管5进入温室大棚内进行喷 灌 微喷带主管3与微喷带支管5通过微喷控制阀4进行连接 可以调节每个微喷带支管5的 喷水量 0040 根据本实用新型的叶菜微喷灌溉施肥设备同时利用蓄电池电源及低压水泵注肥 的方式进行施肥 施肥容器10可以容纳比如100kg清水 蓄电池具有24V电压 连接额定工作 电压为24V的扬程为6M的低压施肥泵11 施肥泵 1通过1寸的塑料软管连接一个三通连接 器 三通连接器的一端连接安装导流管路14 在导流管路14上设置一个泄水保护阀门 即导 流控制阀8 其作用是在施肥水泵11不工作的时候 主管路的水流在水源 2的压力的作用下 通过导流控制阀8进入施肥容器10内为施肥容器注水 同时在施肥泵11工作的时候 为了控 制施肥量 如果主控制阀7部分开启 通过调节导流控制阀8的开度来保证不会对施肥泵11 产生不利影响 三通连接器的另一端通过1寸塑料软管连接至主控制阀7 主控制阀 的主要 作用是控制施肥时施肥容器10内的液肥注入主管路的量 主控制阀7的另一端通过1寸塑料 软管连接至连接部件2 0041 以下简要说明根据本实用新型的叶菜微喷灌溉施肥设备的工作过程 在仅进行灌 溉操作的时候 在接通水源12的状态下 关闭主控制阀7并且关闭电源9 开启微喷控制阀4 通过微喷带支管5即可实现农作物的微喷灌溉 在进行施肥操作的时候 在执行上述灌溉操 作的同时 将主控制阀7完全打开 导流控制阀8部分开启或完全开启 在来自水源12的水压 说 明 书 4 5 页 6 CN 211019999 U 的作用下 水逐渐注满施肥容器10 注满施肥容器10之后倒入肥料溶解 此后可以关闭主控 制阀7 启动施肥泵11 使得肥料溶液在施肥容器内完全混合 待肥料完全溶解之后 再次开 启主控制阀7 溶解好的肥料溶液将会在施肥泵11的推力下克服来自水源12的压力注入连 接部件2内 与灌溉水流混合 实现水肥一体化施肥操作 0042 与传统的沟灌技术相比 根据本实用新型的叶菜微喷灌溉施肥设备能够利用现有 农田中普遍存在的传统机井及管路 以实现微喷水肥一体化施用技术 灌溉施肥效率提高 效果更好 农业棚室内无需建立蓄水池及接通220v电压 即可实现施水肥一体化灌溉技术 其建设成本低廉 约为0 2万元 特别适用于以家庭为单位的小规模农业生产 其结构简单 原理易懂 无需专业知识 方便农户使用 主要部件以及蓄电池等部件拆卸方便 移动灵活 防盗效果好 在农业棚室内的应用不受种植畦面地势不平的限制 管路的始端和末端出水 一致 灌溉均匀 另外 还使得灌溉操作省时省力 能够实现节水50 节肥30 的效果 灌 溉时间可缩短一半左右 在农业棚室内的作物应用中 可使作物出苗均匀 缓苗快 采收期 提前一周 上市时间早 0043 另外 与传统微喷灌溉技术相比 本实用新型优化了微喷带数量 缩短了微喷带的 铺设时间 节省了人工 可以调整微喷带铺设位置 节省铺设面积 由此增加了棚室内的作 物种植面积 传统微喷灌溉技术铺设24条微喷带 每条微喷带折径4 5cm 棚室长度50m 占 用种植面积54m 2 占棚室总面积的10 8 棚室面积50m 10m 根据本实用新型的优化后的 微喷灌溉技术需要4条微喷带 微喷带折径改为8cm 占用种植面积16m 2 增加种植面积38m 2 亩产量增加6 左右 0044 虽然已参照典型的实施例描述了本实用新型 但应当理解 所用的术语是说明和 示例性 而非限制性的术语 由于本实用新型能够以多种形式具体实施而不脱离实用新型 的精神或实质 所以应当理解 上述实施例不限于任何前述的细节 而应在随附权利要求所 限定的精神和范围内广泛地解释 因此落入权利要求或其等效范围内的全部变化和改型都 应为随附权利要求所涵盖 说 明 书 5 5 页 7 CN 211019999 U 图1 说 明 书 附 图 1 1 页 8 CN 211019999 U
