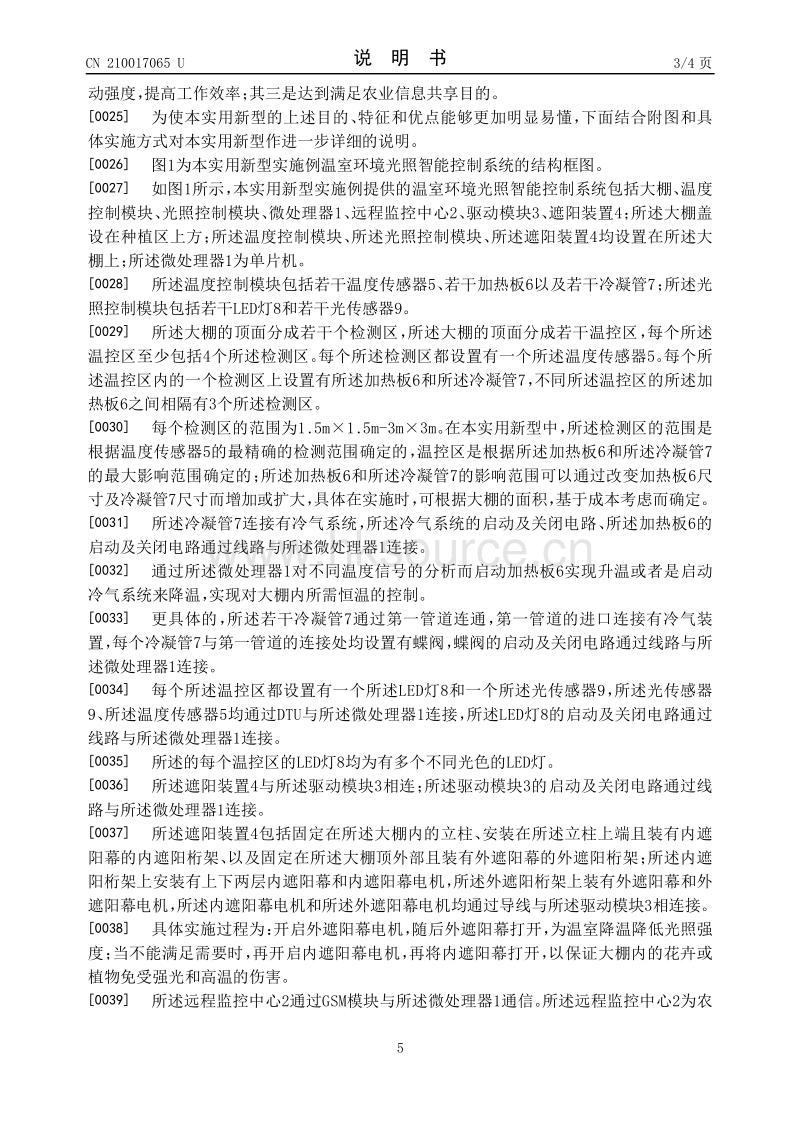

一种温室环境光照智能控制系统.pdf_第5页
第5页 / 共7页
点击查看更多>>
资源描述:
19 中华人民共和国 国家知识产权局 12 实用新型专利 10 授权公告号 45 授权公告日 21 申请号 201822227292 9 22 申请日 2018 12 28 73 专利权人 石河子大 学 地址 832000 新疆 维吾尔自治区石河子市 北四路 72 发明人 张泽 吕新 易 正炳 刘海燕 侯彤瑜 张强 林皎 马露 露 51 Int Cl A01G 7 04 2006 01 A01G 9 14 2006 01 G05D 27 02 2006 01 ESM 同样的发明创造已同日 申请发明专利 54 实用新型名称 一种温室环境 光照智能控制系统 57 摘要 本实用新型公开了一种温室环境光照智能 控制系统 该控制系统包括盖设在种植区上方的 大棚以及设置在大棚上的包括若干个温度传感 器 加热板 冷凝管的温度控制模 块 包括若干个 LED灯 光传感器的光照控制模块 遮阳装置 微 处理器 大棚的顶面分成若干个检测区和温控 区 每个温控区至少包括3个检测区 每个检测区 都设置一个温度传感器 每个温控区都设置一个 LED灯和一个光传感器 每个温控区内的一个检 测区上设置有加热板和冷凝管 LED灯 加热板的 启动及关闭电路通过线路与微处理器连接 光传 感器 温度传感器均通过DTU与微处理器 连接 应 用本实用新型 不仅能够提高温室种植效率 减 轻操作人员的劳动强度 还能达到满足农业信息 共享的目的 权利要求书1页 说明书4页 附图1页 CN 210017065 U 2020 02 07 CN 210017065 U 1 一种温室环境光照智能控制系统 其特征在于 所述温室环境光照智能控制系统包 括大棚 温度控制模块 光照控制模块 遮阳装置以及微处理器 所述大棚盖设在种植区上 方 所述温度控制模块 所述光照控制模块 所述遮阳装置均设置在所述大棚上 所述温度控制模块包括若干温度传感器 若干加热板以及若干冷凝管 所述光照控制 模块包括若干LED灯和若干光传感器 所述大棚的顶面分成若干个检测区 每个所述检测区都设置有一个所述温度传感器 所述大棚的顶面分成若干温控区 每个所述温控区至少包括4个所述检测区 每个所述温控 区内的一个检测区上设置有所述加热板和所述冷凝管 不同所述温控区的所述加热板之间 相隔有3个所述检测区 所述冷凝管连接有冷气系统 所述冷气系统的启动及关闭电路 所 述加热板的启动及关闭电路均通过线路与所述微处理器连接 每个所述温控区都设置有一个所述LED灯和一个所述光传感器 所述光传感器 所述温 度传感器均通过DTU与所述微处理器连接 所述LED灯的启动及关闭电路通过线路与所述微 处理器连接 2 根据权利要求1所述的温室环境光照智能控制系统 其特征在于 所述温室环境光照 智能控制系统还包括与所述遮阳装置相连的驱动模块 所述驱动模块的启动及关闭电路通 过线路与所述微处理器连接 3 根据权利要求2所述的温室环境光照智能控制系统 其特征在于 所述遮阳装置包括 固定在所述大棚内的立柱 安装在所述立柱上端且装有内遮阳幕的内遮阳桁架 以及固定 在所述大棚顶外部且装有外遮阳幕的外遮阳桁架 所述内遮阳桁架上安装有上下两层内遮 阳幕和内遮阳幕电机 所述外遮阳桁架上装有外遮阳幕和外遮阳幕电机 所述内遮阳幕电 机和所述外遮阳幕电机均通过导线与所述驱动模块相连接 4 根据权利要求1所述的温室环境光照智能控制系统 其特征在于 所述温室环境光照 智能控制系统还包括远程监控中心 所述远程监控中心通过GSM模块与所述微处理器通信 5 根据权利要求4所述温室环境光照智能控制系统 其特征在于 所述温室环境光照智 能控制系统还包括显示屏 所述远程监控中心通过显示模块与所述显示屏相连 6 根据权利要求5所述温室环境光照智能控制系统 其特征在于 所述显示屏为液晶显 示屏 7 根据权利要求1所述温室环境光照智能控制系统 其特征在于 所述微处理器为单片 机 8 根据权利要求1所述温室环境光照智能控制系统 其特征在于 所述温室环境光照智 能控制系统还包括存储器 所述微处理器与所述存储器相连 权 利 要 求 书 1 1 页 2 CN 210017065 U 一种温室环境光照智能控制系统 技术领域 0001 本实用新型涉及温室控制技术领域 特别是涉及一种温室环境光照智能控制系 统 背景技术 0002 温室栽培技术在现代农业中占有重要地位 温室栽培的关键技术在于对温室内部 环境的调控 主要包括对温室环境中光照 温度 湿度 CO 2浓度 土壤水分和肥料等因子的 调控 光照作为作物光合作用的能量来源 是影响作物生长的最关键环境因子之一 而温室 环境光照智能控制系统是实现光照的智能 精确控制的主要系统 0003 在目前温室光照环境控制系统中 大多是工人根据种植经验对卷帘进行操作 而 温室棚内光照的控制只能根据工人的经验判断是否需要进行揭开或铺盖卷帘 虽然有些温 室大棚也安装有各种启动卷帘的动力设备 但是其主要操作还是由人工来完成的 另外根 据前人的研究可知 作物生长的最适光照强度是随着环境温度的变化而变化 而在目前的 实际温室光照环境控制系统和控制方法中 大多采用人工设定光照强度控制的上下限 没 有考虑环境温度对作物最适光照强度的动态影响 不仅未能实现精确补光 往往还会造成 光照控制中的补光不足或浪费 因此 现有技术中的温室光照环境控制系统 既增加了用工 成本和工作强度 也降低了温室种植效率 无法达到温室光照度信息的及时掌握 不能满足 农业信息共享 实用新型内容 0004 本实用新型的目的是提供一种温室环境光照智能控制系统 不仅能够根据温度和 光照信息精确控制光照强度与光照时间 提高温室种植效率 而且减轻操作人员的劳动强 度 提高工作效率 达到满足农业信息共享目的 0005 为实现上述目的 本实用新型提供了如下方案 0006 一种温室环境光照智能控制系统 所述温室环境光照智能控制系统包括大棚 温 度控制模块 光照控制模块 遮阳装置以及微处理器 所述大棚盖设在种植区上方 所述温 度控制模块 所述光照控制模块 所述遮阳装置均设置在所述大棚上 0007 所述温度控制模块包括若干温度传感器 若干加热板以及若干冷凝管 所述光照 控制模块包括若干LED灯和若干光传感器 0008 所述大棚的顶面分成若干个检测区 每个所述检测区都设置有一个所述温度传感 器 所述大棚的顶面分成若干温控区 每个所述温控区至少包括4个所述检测区 每个所述 温控区内的一个检测区上设置有所述加热板和所述冷凝管 不同所述温控区的所述加热板 之间相隔有3个所述检测区 所述冷凝管连接有冷气系统 所述冷气系统的启动及关闭电 路 所述加热板的启动及关闭电路均通过线路与所述微处理器连接 0009 每个所述温控区都设置有一个所述LED灯和一个所述光传感器 所述光传感器 所 述温度传感器均通过DTU与所述微处理器连接 所述LED灯的启动及关闭电路通过线路与所 说 明 书 1 4 页 3 CN 210017065 U 述微处理器连接 0010 可选的 所述温室环境光照智能控制系统还包括与所述遮阳装置相连的驱动模 块 所述驱动模块的启动及关闭电路通过线路与所述微处理器连接 0011 可选的 所述遮阳装置包括固定在所述大棚内的立柱 安装在所述立柱上端且装 有内遮阳幕的内遮阳桁架 以及固定在所述大棚顶外部且装有外遮阳幕的外遮阳桁架 所 述内遮阳桁架上安装有上下两层内遮阳幕和内遮阳幕电机 所述外遮阳桁架上装有外遮阳 幕和外遮阳幕电机 所述内遮阳幕电机和所述外遮阳幕电机均通过导线与所述驱动模块相 连接 0012 可选的 所述温室环境光照智能控制系统还包括远程监控中心 所述远程监控中 心通过GSM模块与所述微处理器通信 0013 可选的 所述温室环境光照智能控制系统还包括显示屏 所述远程监控中心通过 显示模块与所述显示屏相连 0014 可选的 所述显示屏为液晶显示屏 0015 可选的 所述微处理器为单片机 0016 可选的 所述温室环境光照智能控制系统还包括存储器 所述微处理器与所述存 储器相连 0017 根据本实用新型提供的具体实施例 本实用新型公开了以下技术效果 0018 本实用新型提供的一种温室环境光照智能控制系统 能够根据温度和关照信息 利用光照控制模块对温室内光照强度和光照时间进行调节 以符合农作物不同时间 不同 生长周期的最佳光照度 提高温室种植效率 0019 本实用新型提供的一种温室环境光照智能控制系统 不仅可减轻操作人员的劳动 强度 提高工作效率 而且结构简单 造价低 特别适宜连栋温室供暖加温专用 0020 本实用新型提供的一种温室环境光照智能控制系统 能够远程监控与信息传输 达到了满足农业信息共享的目的 附图说明 0021 为了更清楚地说明本实用新型实施例或现有技术中的技术方案 下面将对实施例 中所需要使用的附图作简单地介绍 显而易见地 下面描述中的附图仅仅是本实用新型的 一些实施例 对于本领域普通技术人员来讲 在不付出创造性劳动性的前提下 还可以根据 这些附图获得其他的附图 0022 图1为本实用新型实施例温室环境光照智能控制系统的结构框图 具体实施方式 0023 下面将结合本实用新型实施例中的附图 对本实用新型实施例中的技术方案进行 清楚 完整地描述 显然 所描述的实施例仅仅是本实用新型一部分实施例 而不是全部的 实施例 基于本实用新型中的实施例 本领域普通技术人员在没有做出创造性劳动前提下 所获得的所有其他实施例 都属于本实用新型保护的范围 0024 本实用新型的目的是提供一种温室环境光照智能控制系统 其一是能够根据温度 和关照信息精确控制光照强度与光照时间 提高温室种植效率 其二是减轻操作人员的劳 说 明 书 2 4 页 4 CN 210017065 U 动强度 提高工作效率 其三是达到满足农业信息共享目的 0025 为使本实用新型的上述目的 特征和优点能够更加明显易懂 下面结合附图和具 体实施方式对本实用新型作进一步详细的说明 0026 图1为本实用新型实施例温室环境光照智能控制系统的结构框图 0027 如图1所示 本实用新型实施例提供的温室环境光照智能控制系统包括大棚 温度 控制模块 光照控制模块 微处理器1 远程监控中心2 驱动模块3 遮阳装置4 所述大棚盖 设在种植区上方 所述温度控制模块 所述光照控制模块 所述遮阳装置4均设置在所述大 棚上 所述微处理器1为单片机 0028 所述温度控制模块包括若干温度传感器5 若干加热板6以及若干冷凝管7 所述光 照控制模块包括若干LED灯8和若干光传感器9 0029 所述大棚的顶面分成若干个检测区 所述大棚的顶面分成若干温控区 每个所述 温控区至少包括4个所述检测区 每个所述检测区都设置有一个所述温度传感器5 每个所 述温控区内的一个检测区上设置有所述加热板6和所述冷凝管7 不同所述温控区的所述加 热板6之间相隔有3个所述检测区 0030 每个检测区的范围为1 5m 1 5m 3m 3m 在本实用新型中 所述检测区的范围是 根据温度传感器5的最精确的检测范围确定的 温控区是根据所述加热板6和所述冷凝管7 的最大影响范围确定的 所述加热板6和所述冷凝管7的影响范围可以通过改变加热板6尺 寸及冷凝管7尺寸而增加或扩大 具体在实施时 可根据大棚的面积 基于成本考虑而确定 0031 所述冷凝管7连接有冷气系统 所述冷气系统的启动及关闭电路 所述加热板6的 启动及关闭电路通过线路与所述微处理器1连接 0032 通过所述微处理器1对不同温度信号的分析而启动加热板6实现升温或者是启动 冷气系统来降温 实现对大棚内所需恒温的控制 0033 更具体的 所述若干冷凝管7通过第一管道连通 第一管道的进口连接有冷气装 置 每个冷凝管7与第一管道的连接处均设置有蝶阀 蝶阀的启动及关闭电路通过线路与所 述微处理器1连接 0034 每个所述温控区都设置有一个所述LED灯8和一个所述光传感器9 所述光传感器 9 所述温度传感器5均通过DTU与所述微处理器1连接 所述LED灯8的启动及关闭电路通过 线路与所述微处理器1连接 0035 所述的每个温控区的LED灯8均为有多个不同光色的LED灯 0036 所述遮阳装置4与所述驱动模块3相连 所述驱动模块3的启动及关闭电路通过线 路与所述微处理器1连接 0037 所述遮阳装置4包括固定在所述大棚内的立柱 安装在所述立柱上端且装有内遮 阳幕的内遮阳桁架 以及固定在所述大棚顶外部且装有外遮阳幕的外遮阳桁架 所述内遮 阳桁架上安装有上下两层内遮阳幕和内遮阳幕电机 所述外遮阳桁架上装有外遮阳幕和外 遮阳幕电机 所述内遮阳幕电机和所述外遮阳幕电机均通过导线与所述驱动模块3相连接 0038 具体实施过程为 开启外遮阳幕电机 随后外遮阳幕打开 为温室降温降低光照强 度 当不能满足需要时 再开启内遮阳幕电机 再将内遮阳幕打开 以保证大棚内的花卉或 植物免受强光和高温的伤害 0039 所述远程监控中心2通过GSM模块与所述微处理器1通信 所述远程监控中心2为农 说 明 书 3 4 页 5 CN 210017065 U 业信息平台 所述微处理器1通过GSM模块向所述远程监控中心2发送信息 实现了信息共 享 0040 优选的 所述温室环境光照智能控制系统还包括显示屏10 所述远程监控中心2通 过显示模块与所述显示屏10相连 所述显示屏10为液晶显示屏 0041 优选的 所述温室环境光照智能控制系统还包括存储器 所述微处理器1与所述存 储器相连 0042 优先的 用户手机还可以通过GSM模块与所述微处理器1通信 实现了随时随地监 控温室大棚运行状况 0043 本说明书中各个实施例采用递进的方式描述 每个实施例重点说明的都是与其他 实施例的不同之处 各个实施例之间相同相似部分互相参见即可 0044 本文中应用了具体个例对本实用新型的原理及实施方式进行了阐述 以上实施例 的说明只是用于帮助理解本实用新型的方法及其核心思想 同时 对于本领域的一般技术 人员 依据本实用新型的思想 在具体实施方式及应用范围上均会有改变之处 综上所述 本说明书内容不应理解为对本实用新型的限制 说 明 书 4 4 页 6 CN 210017065 U 图1 说 明 书 附 图 1 1 页 7 CN 210017065 U
