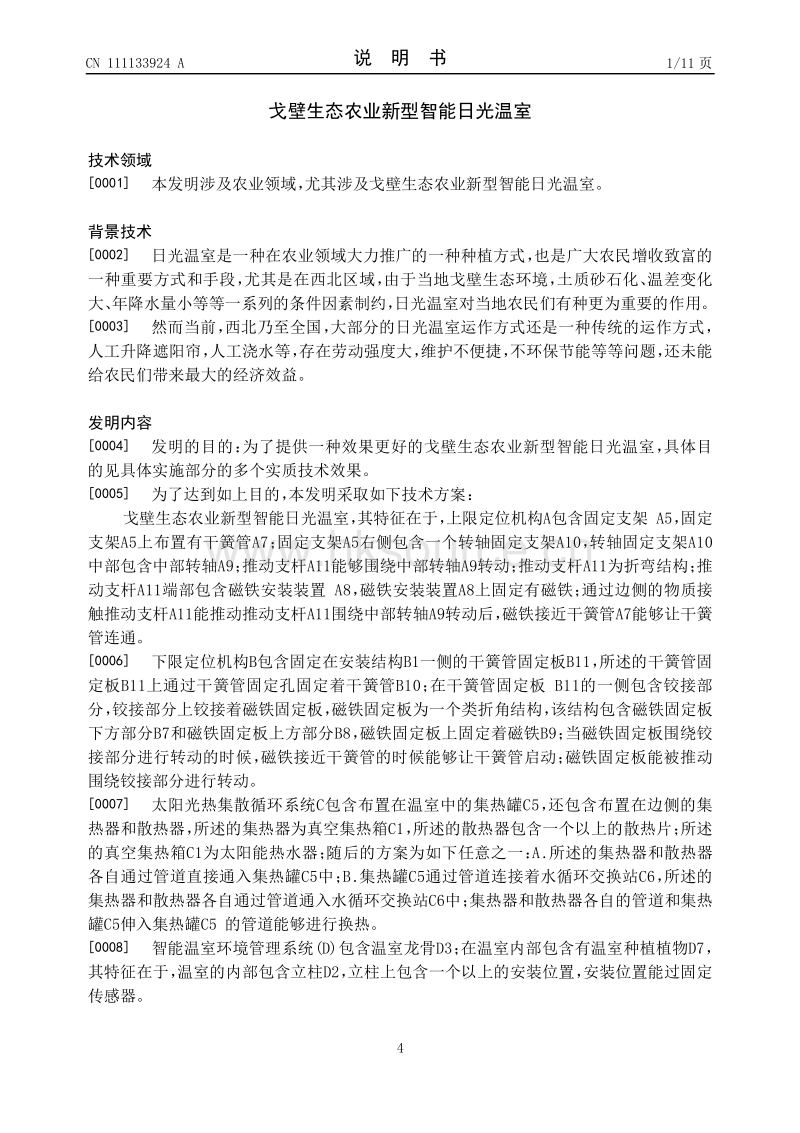

戈壁生态农业新型智能日光温室.pdf_第1页
第1页 / 共27页
戈壁生态农业新型智能日光温室.pdf_第2页
第2页 / 共27页
戈壁生态农业新型智能日光温室.pdf_第3页
第3页 / 共27页
戈壁生态农业新型智能日光温室.pdf_第4页
第4页 / 共27页
戈壁生态农业新型智能日光温室.pdf_第5页
第5页 / 共27页
点击查看更多>>
资源描述:
19 中华人民共和国 国家知识产权局 12 发明专利申请 10 申请公布号 43 申请公布日 21 申请号 202010012276 7 22 申请日 2020 01 07 71 申请人 张掖市众智众创科技有限公司 地址 734000 甘肃省张掖市民乐县生态工 业园区创业孵化园B 2 72 发明人 韩程鹏 王兴国 杨雅萍 韩顺斌 马丽 君 74 专利代理机构 北京成实知识产权代理有限 公司 1 1724 代理人 张 焱 51 Int Cl A01G 9 14 2006 01 A01G 9 24 2006 01 G05D 27 02 2006 01 54 发明名称 戈壁 生态农业 新型智能日光温室 57 摘要 本发明涉及农业领域 尤其涉及戈壁生态农 业新型智能日光温室 日光温室包含上限定位机 构 下限定位机构 太阳光热集散循环系统 智能 温室环境管理系统 新型蓄热墙 卷帘机位置状 态跟踪器 不但解决了农民们日常劳动强度大的 问题 而且更加智能 环保 节能 同时 我们的智 能日光温室 接入了公司着力研发的大数据智能 云端控制技术 实现了对温室的实时监控和秒级 控制技术 使得农民们无论地处于天涯海角 还 是客厅 厨房 甚至是地球 上只要有通信网络的任 何地 点 都能对自家的温室实时控制 权利要求书2页 说明书11页 附图13页 CN 111133924 A 2020 05 12 CN 111133924 A 1 戈壁生态农业新型智能日光温室 其特征在于 日光温室包含上限定位机构 下限定 位机构 太阳光热集散循环系统 智能温室环境管理系统 新型蓄热墙 卷帘机位置状态跟 踪器 上限定位机构 A 包含固定支架 A5 固定支架 A5 上布置有干簧管 A7 固定支架 A5 右侧包含一个转轴固定支架 A10 转轴固定支架 A10 中部包含中部转轴 A9 推动 支杆 A11 能够围绕中部转轴 A9 转动 推动支杆 A11 为折弯结构 推动支杆 A11 端部包 含磁铁安装装置 A8 磁铁安装装置 A8 上固定有磁铁 通过边侧的物质接触推动支杆 A11 能推动推动支杆 A11 围绕中部转轴 A9 转动后 磁铁接近干簧管 A7 能够让干簧管 连通 下限定位机构 B 包含固定在安装结构 B1 一侧的干簧管固定板 B11 所述的干簧管 固定板 B11 上通过干簧管固定孔固定着干簧管 B10 在干簧管固定板 B11 的一侧包含 铰接部分 铰接部分上铰接着磁铁固定板 磁铁固定板为一个类折角结构 该结构包含磁铁 固定板下方部分 B7 和磁铁固定板上方部分 B8 磁铁固定板上固定着磁铁 B9 当磁铁 固定板围绕铰接部分进行转动的时候 磁铁接近干簧管的时候能够让干簧管启动 磁铁固 定板能被推动围绕铰接部分进行转动 太阳光热集散循环系统 C 包含布置在温室中的集热罐 C5 还包含布置在边侧的集 热器和散热器 所述的集热器为真空集热箱 C1 所述的散热器包含一个以上的散热片 所 述的真空集热箱 C1 为太阳能热水器 随后的方案为如下任意之一 A 所述的集热器和散 热器各自通过管道直接通入集热罐 C5 中 B 集热罐 C5 通过管道连接着水循环交换站 C6 所述的集热器和散热器各自通过管道通入水循环交换站 C6 中 集热器和散热器各 自的管道和集热罐 C5 伸入集热罐 C5 的管道能够进行换热 智能温室环境管理系统 D 包含温室龙骨 D3 在温室内部包含有温室种植植物 D7 其特征在于 温室的内部包含立柱 D2 立柱上包含一个以上的安装位置 安装位置能过固 定传感器 新型蓄热墙 E 为大棚的基础墙 该蓄热墙一侧为大棚内部 另一侧为大棚外部 该蓄 热墙上固定着温室龙骨 E2 该蓄热强中部包含中空部分 中部部分能够阻隔墙两侧的直 接换热 卷帘机位置状态跟踪器 H 的卷帘机机头 H3 的转动轴上固定有法兰 H5 法兰 H5 为圆形 圆形的法兰体上包含多个孔 H9 法兰能够随着转动轴 H6 转动 还包含安装在转 动轴边侧的对射开关 对射开关包含对射开关一 H4 和对射开关二 H8 法兰盘的法兰壁 位于对射开关一 H4 和对射开关二 H8 之间 对射开关一 H4 和对射开关二 H8 能够对射 过孔 H9 所述的对射开关一 H4 和对射开关二 H8 安装在卷帘机机头 H3 的壳体上 2 如权利要求1所述的戈壁生态农业新型智能日光温室 其特征在于 还包含大田灌溉 系统模块 大田灌溉系统模块组成如下 中心调度站 总控单元 集中监控 控制整个大田区 域 屏显各种环境参数 相当于指挥中枢 通信中继站 通过ZIGBEE或者LORA模块 中继区间 网络的延续到达更远的距离 或者桥接集控站之间 集控站与其他站之间网络连接 已达到 顺畅通讯的目的 压力调节站 通过变频器改变供水泵的供电电压 已达到改变供水泵的转速 调节供水压力 田间气 权 利 要 求 书 1 2 页 2 CN 111133924 A 象站 主要有风感 雨感等传感器组成 主要作用是采集大田区域田间天气状况的参数 传 递给控制单元 以达到灌溉系统能根据天气状况智能控制灌溉作物的目的 同时使得总控 单元能显示天气参数 使人们能随时掌控天气状况 环境采集站 主要对田间地头的土壤温 度 湿度 土壤EC值 PH值等等参数进行采集 用传输到总控单元 使得灌溉系统能根据田间 土壤环境参数 智能控制灌溉作业 灌溉集控站 灌溉集控站算是终端执行单元 主要对灌 溉系统管路中的阀门 电磁阀等执行元件进行启闭控制 实现自动化灌溉的功能 3 如权利要求1或者2所述的戈壁生态农业新型智能日光温室 其特征在于 还包含智 能温控系统 智能温控系统包含分控系统和总控系统分控系统独立控制单独的个体日光温 室 对单独温室的光照 温度 湿度等等一系列指标作出智能响应 实现人们的预期控制目 的 同时接受上位总控系统的所有控制指令 按要求作出控制动作 总控系统不但可以总体 控制接入单元的所有温室 实现手动 自动智能化控制温室 而且也可以对接入的下位温室 实现单独的分控系统可以完成的所有控制 权 利 要 求 书 2 2 页 3 CN 111133924 A 戈壁生态农业新型智能日光温室 技术领域 0001 本发明涉及农业领域 尤其涉及戈壁生态农业新型智能日光温室 背景技术 0002 日光温室是一种在农业领域大力推广的一种种植方式 也是广大农民增收致富的 一种重要方式和手段 尤其是在西北区域 由于当地戈壁生态环境 土质砂石化 温差变化 大 年降水量小等等一系列的条件因素制约 日光温室对当地农民们有种更为重要的作用 0003 然而当前 西北乃至全国 大部分的日光温室运作方式还是一种传统的运作方式 人工升降遮阳帘 人工浇水等 存在劳动强度大 维护不便捷 不环保节能等等问题 还未能 给农民们带来最大的经济效益 发明内容 0004 发明的目的 为了提供一种效果更好的戈壁生态农业新型智能日光温室 具体目 的见具体实施部分的多个实质技术效果 0005 为了达到如上目的 本发明采取如下技术方案 戈壁生态农业新型智能日光温室 其特征在于 上限定位机构A包含固定支架 A5 固定 支架A5上布置有干簧管A7 固定支架A5右侧包含一个转轴固定支架A10 转轴固定支架A10 中部包含中部转轴A9 推动支杆A11能够围绕中部转轴A9转动 推动支杆A11为折弯结构 推 动支杆A11端部包含磁铁安装装置 A8 磁铁安装装置A8上固定有磁铁 通过边侧的物质接 触推动支杆A11能推动推动支杆A11围绕中部转轴A9转动后 磁铁接近干簧管A7能够让干簧 管连通 0006 下限定位机构B包含固定在安装结构B1一侧的干簧管固定板B11 所述的干簧管固 定板B11上通过干簧管固定孔固定着干簧管B10 在干簧管固定板 B11的一侧包含铰接部 分 铰接部分上铰接着磁铁固定板 磁铁固定板为一个类折角结构 该结构包含磁铁固定板 下方部分B7和磁铁固定板上方部分B8 磁铁固定板上固定着磁铁B9 当磁铁固定板围绕铰 接部分进行转动的时候 磁铁接近干簧管的时候能够让干簧管启动 磁铁固定板能被推动 围绕铰接部分进行转动 0007 太阳光热集散循环系统C包含布置在温室中的集热罐C5 还包含布置在边侧的集 热器和散热器 所述的集热器为真空集热箱C1 所述的散热器包含一个以上的散热片 所述 的真空集热箱C1为太阳能热水器 随后的方案为如下任意之一 A 所述的集热器和散热器 各自通过管道直接通入集热罐C5中 B 集热罐C5通过管道连接着水循环交换站C6 所述的 集热器和散热器各自通过管道通入水循环交换站C6中 集热器和散热器各自的管道和集热 罐C5伸入集热罐C5 的管道能够进行换热 0008 智能温室环境管理系统 D 包含温室龙骨D3 在温室内部包含有温室种植植物D7 其特征在于 温室的内部包含立柱D2 立柱上包含一个以上的安装位置 安装位置能过固定 传感器 说 明 书 1 11 页 4 CN 111133924 A 0009 新型蓄热墙E为大棚的基础墙 该蓄热墙一侧为大棚内部 另一侧为大棚外部 该 蓄热墙上固定着温室龙骨E2 该蓄热强中部包含中空部分 中部部分能够阻隔墙两侧的直 接换热 0010 卷帘机位置状态跟踪器H的卷帘机机头H3的转动轴上固定有法兰H5 法兰H5为圆 形 圆形的法兰体上包含多个孔H9 法兰能够随着转动轴H6转动 还包含安装在转动轴边侧 的对射开关 对射开关包含对射开关一H4和对射开关二H8 法兰盘的法兰壁位于对射开关 一H4和对射开关二H8之间 对射开关一 H4和对射开关二H8能够对射过孔H9 所述的对射开关一H4和对射开关二H8安装在卷帘机机头H3的壳体上 0011 本发明进一步技术方案在于 还包含大田灌溉系统模块 大田灌溉系统模块组成 如下 中心调度站 总控单元 集中监控 控制整个大田区域 屏显各种环境参数 相当于指 挥中枢 通信中继站 通过ZIGBEE或者LORA模块 中继区间网络的延续到达更远的距离 或 者桥接集控站之间 集控站与其他站之间网络连接 已达到顺畅通讯的目的 压力调节站 通过变频器改变供水泵的供电电压 已达到改变供水泵的转速 调节供水压力 田间气象 站 主要有风感 雨感等传感器组成 主要作用是采集大田区域田间天气状况的参数 传递 给控制单元 以达到灌溉系统能根据天气状况智能控制灌溉作物的目的 同时使得总控单 元能显示天气参数 使人们能随时掌控天气状况 环境采集站 主要对田间地头的土壤温 度 湿度 土壤EC值 PH值等等参数进行采集 用传输到总控单元 使得灌溉系统能根据田间 土壤环境参数 智能控制灌溉作业 灌溉集控站 灌溉集控站算是终端执行单元 主要对灌 溉系统管路中的阀门 电磁阀等执行元件进行启闭控制 实现自动化灌溉的功能 0012 本发明进一步技术方案在于 还包含智能温控系统 智能温控系统包含分控系统 和总控系统分控系统独立控制单独的个体日光温室 对单独温室的光照 温度 湿度等等一 系列指标作出智能响应 实现人们的预期控制目的 同时接受上位总控系统的所有控制指 令 按要求作出控制动作 总控系统不但可以总体控制接入单元的所有温室 实现手动 自 动智能化控制温室 而且也可以对接入的下位温室实现单独的分控系统可以完成的所有控 制 0013 采用如上技术方案的本发明 相对于现有技术有如下有益效果 戈壁戈壁生态农 业新型智能日光温室的设计研发成功 使得日光温室的运作步入了真正的智能控制时代 不但解决了农民们日常劳动强度大的问题 而且更加智能 环保 节能 同时 我们的智能日 光温室 接入了公司着力研发的大数据智能云端控制技术 实现了对温室的实时监控和秒 级控制技术 使得农民们无论地处于天涯海角 还是客厅厨房 甚至是地球上只要有通信网 络的任何地点 都能对自家的温室实时控制 而且 对于温室常年的监测数据能有效保存 随时提供真实的历史数据供农民分析 以取得更大经济效益 同时也能为政府 科研等机构 单位提供真实的温室运作数据以便研究 分析 做市场调控等 功能 程序由紧急停止 手 动 自动 冬夏模式 春秋模式 物联网通信 人机界面交互 传感器报警 电动机报警 恶劣 天气预警等子模块构成 能够实现所控日光温室自动卷帘 温湿度控制风口 自动滴喷灌 自动补光 远程云服务平台控制 手机APP 控制等功能 附图说明 0014 为了进一步说明本发明 下面结合附图进一步进行说明 说 明 书 2 11 页 5 CN 111133924 A 图1为发明整体布置图 图2为发明结构示意图 图3为图A1的局部结构放大图 0015 图4为发明结构示意图 图5为发明闭合位态的结构图 图6为带重锤结构的开放位态图 图7为带重锤结构的闭合位态图 图8为底板的结构示意图 图9为底板的侧面结构示意图 图10为轴承座的结构示意图 图11为压板结构示意图 图12为U型抱箍示意图 图13为磁铁固定板示意图 图14为传动连杆 0016 图15为发明结构示意图 图16为另一种实现图 0017 图17为发明结构示意图 图18为发明进一步优选的示意图 0018 图19为发明结构示意图 图20为实用信息另一种实现方式结构示意图 0019 图21为发明结构示意图 图22为法兰的结构示意图 图23为法兰的侧面结构示意图 图24为调度图 图25为大田灌溉系统示意图 A上限定位机构 B下限定位机构 C太阳光热集散循环系统 D智能温室环境管理系统 E 新型蓄热墙 H卷帘机位置状态跟踪器 A1 温室龙骨 A2 安装位置 A3 底座 A4 固定螺栓 A5 固定支架 A6 信号线 A7 干 簧管 A8 磁铁安装装置 A9 中部转轴 A10 转轴固定支架 A11 推动支杆 A12 卷帘 B1安装结构 B2 固定板 B3 压板本体 B4 压板本体下方铰接点 B5 传动连杆 B6 磁 铁固定板下孔 B7 磁铁固定板下方部分 B8 磁铁固定板上方部分 B9 磁铁 B10 干簧管 B11 干簧管固定板 B12 配重块 B13 穿线孔 B14 底板 B15 轴承座 B16 转轴 B17 磁铁 固定孔 B18 传动连杆插入部分 C1 真空集热箱 C2 集热器联箱 C3 温室骨架 C4 散热片 C5 集热罐 C6 水循环交换 站 D1 多芯线缆 D2 立柱 D3 温室龙骨 D4 传感器 D5 信号汇集箱 D6 温湿度传感器 D7 温室种植植物 D8 卡箍 D9 卡箍螺栓位置 D10 侧向杆 D11 托盘一 D12 出气孔 D13 托盘二 D14 底部管道 D15 抽气口 D16 气泵 E1 底部块 E2 温室龙骨 E3 集热蒙皮层 E4 墙体 E5 中空部分 E6 墙体外部的墙 说 明 书 3 11 页 6 CN 111133924 A 面 E7 朝内管道 E8 朝外管道 E9 朝下管道 E10 内部容器 E11 透镜 E12 对外阀门 E13 对内阀门 E14 水泵 H1 电机 H2 转动轮 H3 卷帘机机头 H4 对射开关一 H5 法兰 H6 转动轴 H7 固定 螺钉 H8 对射开关二 H9 孔 H10 法兰中心 具体实施方式 0020 下面结合附图和具体实施方式 进一步阐明本发明 应理解下述具体实施方式仅 用于说明本发明而不用于限制本发明的范围 在本发明的描述中 需要说明的是 术语 中 心 上 下 左 右 竖直 水平 内 外 顶 底 等指示的方位或位置关 系为基于附图所示的方位或位置关系 仅是为了便于描述本发明和简化描述 而不是指示 或暗示所指的装置或元件必须具有特定的方位 以特定的方位构造和操作 因此不能理解 为对本发明的限制 此外 除非另有明确的规定和限定 术语 安装 相连 连接 应做广 义理解 例如 可以是固定连接 也可以是可拆卸连接 或一体地连接 可以是机械连接 也 可以是电连接 可以是直接相连 也可以通过中间媒介间接相连 可以是两个元件内部的连 通 对于本领域的普通技术人员而言 可以具体情况理解上述术语在本发明中的具体含义 0021 本专利提供多种并列方案 不同表述之处 属于基于基本方案的改进型方案或者 是并列型方案 每种方案都有自己的独特特点 0022 实施例一到实施例五隶属于A 实施例一 上限定位机构 其特征在于 上限定位机构包含固定支架A5 固定支架A5上 布置有干簧管A7 固定支架A5右侧包含一个转轴固定支架A10 转轴固定支架A10中部包含 中部转轴A9 推动支杆A11能够围绕中部转轴A9转动 推动支杆A11为折弯结构 推动支杆 A11端部包含磁铁安装装置A8 磁铁安装装置A8上固定有磁铁 通过边侧的物质接触推动支 杆A11能推动推动支杆A11围绕中部转轴A9转动后 磁铁接近干簧管A7能够让干簧管连通 本处的技术方案所起到的实质的技术效果及其实现过程为如下 使该种机构能满足控制系 统自身的需求 以达到智能控制和精准定位的控制目的 同时要求加工制作简单 成本低 廉 性能稳定 以满足戈壁智慧农业领域及相关领域对该种产品的需求 上限定位机构是一 种设计巧妙的机械装置 外加成本低廉 性能稳定的干簧管及行程开关等电子元件共同组 成 卷帘上升到临界位置后 将会推动支杆 机械装置将能把卷帘到达的信号传递给控制系 统 控制系统同时做出对卷帘机的控制要求 通过多次试验结果证明 改机构性能非常可 靠 符合人们的需求 同时也填充了戈壁智慧农业及相关领域对这种限位机构的需求空白 解决了非常重要的一种技术难题 0023 即作为优选 本专利的行程开关还能够布置在支架上 0024 开创性地 以上各个效果独立存在 还能用一套结构完成上述结果的结合 0025 实施例二 作为进一步的可改进方案或者并列方案 所述的固定支架A5 为十字结 构 本处的技术方案所起到的实质的技术效果及其实现过程为如下 十字结构是一种优选 的支架结构 还能够作为其他结构的支架 类似的实现结构均在本专利的保护范围内 0026 实施例三 作为进一步的可改进方案或者并列方案 所述的固定支架下方能够通 过底座A3固定在温室龙骨A1上 本处的技术方案所起到的实质的技术效果及其实现过程为 如下 固定的方式有很多 也可以不通过底座进行固定 说 明 书 4 11 页 7 CN 111133924 A 0027 实施例四 作为进一步的可改进方案或者并列方案 所述的底座A3通过螺栓固定 在温室龙骨上 所述的底座A3上包含孔 固定支架下方包含螺纹孔 固定螺栓A4穿过固定支 架上的螺纹孔和底座上的孔能够固定固定支架 所述的底座A3上包含的孔为弧形的孔 本 处的技术方案所起到的实质的技术效果及其实现过程为如下 能够通过调整安装在弧形的 孔的位置 进而调整支架的倾斜角度 0028 实施例五 作为进一步的可改进方案或者并列方案 所述的干簧管A7通过信号线 A6通信连接则卷帘机的开关 所述的边侧的物质为卷帘A12 上限位定位机构是日光温室卷 帘机上行到温室顶部后的定限位机构 对于控制系统实现自动化及精准控制至关重要 同 样犹如人体的骨骼关节及眼睛 它能有效的将一定的信号传递给控制系统的大脑中枢 使 得控制系统做出符合人们需要的精准动作 实现人对控制对象的各种控制 0029 需要说明的是 本专利的多个模块属于现有技术的模块的整合 并不涉及新的模 块 0030 实施例六到实施例十五隶属于方案B 实施例六 结合全部附图 下限定位机构即本专利 其特征在于 限位结构包含固定在 安装结构B1一侧的干簧管固定板B11 所述的干簧管固定板B11上通过干簧管固定孔固定着 干簧管B10 在干簧管固定板B11的一侧包含铰接部分 铰接部分上铰接着磁铁固定板 磁铁 固定板为一个类折角结构 该结构包含磁铁固定板下方部分B7和磁铁固定板上方部分B8 磁铁固定板上固定着磁铁B9 当磁铁固定板围绕铰接部分进行转动的时候 磁铁接近干簧 管的时候能够让干簧管启动 磁铁固定板能被推动围绕铰接部分进行转动 本处的技术方 案所起到的实质的技术效果及其实现过程为如下 当磁铁固定板下方被推动而围绕铰接部 分进行转动 进而使得磁铁固定板上方部分朝上运动 进而磁铁接近干簧管 进而实现位置 传递 0031 作为进一步的优选 干簧管能够知道到位了 进而给运动结构下指令停止运动 0032 开创性地 以上各个效果独立存在 还能用一套结构完成上述结果的结合 0033 实施例七 作为进一步的可改进方案或者并列方案 所述的铰接部分包含轴承座 B15 轴承座之间包含一个转轴 磁铁固定板能够围绕该转轴转动 本处的技术方案所起到 的实质的技术效果及其实现过程为如下 铰接的实现方式很多 本处是一种优选的方式和 结构 类似的实现结构均在本专利的保护范围内 0034 实施例八 作为进一步的可改进方案或者并列方案 所述的安装结构B1 左侧包含 一个底板B14 干簧管固定板B11安装在底板B14上 通过螺栓固定在安装结构上 本处的技 术方案所起到的实质的技术效果及其实现过程为如下 本实施例提供了一种具体的安装结 构 比如上一实施例中的轴承座能够固定在底板上 0035 实施例九 作为进一步的可改进方案或者并列方案 所述的磁铁固定板下方铰接 着传动连杆B5 传动连杆B5另一侧铰接着压板的下方 压板包含固定板B2和压板本体B3 固 定板B2和压板本体B3铰接为一体 固定板B2边侧固定在安装结构B1 压板本体B3下方通过 压板本体下方铰接点B4铰接着传动连杆B5 压着压板的时候能够推动传动连杆B5进一步推 动磁铁固定板围绕该转轴转动 本处的技术方案所起到的实质的技术效果及其实现过程为 如下 结合全部附图 压板的下方一旦被压着 就能实现信号传递 0036 实施例十 作为进一步的可改进方案或者并列方案 所述的磁铁固定板上方包含 说 明 书 5 11 页 8 CN 111133924 A 一个穿线孔B13 配重块端部包含线 线穿过穿线孔 线端部固定在一侧上 本处的技术方案 所起到的实质的技术效果及其实现过程为如下 本处的方案参考图B3和图B4 当没有重物 压的时候 能让磁铁固定板复位 0037 实施例十一 作为进一步的可改进方案或者并列方案 所述的螺栓为U 型螺栓或 者直线螺栓 本处的技术方案所起到的实质的技术效果及其实现过程为如下 无论是U型螺 栓还是直线螺栓 均能固定即可 0038 实施例十二 作为进一步的可改进方案或者并列方案 所述的固定板B2 通过螺栓 固定在的安装结构B1上 0039 实施例十三 作为进一步的可改进方案或者并列方案 所述的磁铁固定板包含多 个磁铁固定板下孔 通过调整传动连杆B5端部安装在磁铁固定板下孔的位置进而调整磁铁 固定板的转动限位情况 本处的技术方案所起到的实质的技术效果及其实现过程为如下 即能够根据具体的安装需求进行微调 使得本专利的适应性更好 0040 实施例十四 作为进一步的可改进方案或者并列方案 所述的传动连杆穿过安装 结构上的孔 0041 实施例十五 作为进一步的可改进方案或者并列方案 所述的安装结构为大棚的 梁体 0042 作为总体设计和说明 一种真正符合人们需求的下限定位机构即本专利 使该种机构能满足控制系统自身的 需求 以达到智能控制和精准定位的控制目的 同时要求加工制作简单 成本低廉 性能稳 定 以满足戈壁智慧农业领域及相关领域对该种产品的需求 该种机构是一种体积小 结构 巧妙的机械装置 外加一种成本低廉 性能稳定的电子元件干簧管共同组成 且机构的核心 部分转移到了室内安装 减少了环境影响因素 解决了以前同类产品体积大 结构笨拙 受 环境因素影响大的问题 大大增强了这种上限位机构的稳定性 延长了机构的使用寿命 0043 通过多次试验结果证明 改机构性能非常可靠 符合人们的需求 同时也填充了戈 壁智慧农业及相关领域对这种限位机构的需求空白 解决了非常重要的一种技术难题 0044 下限位定位机构对于智能控制系统实现精准控制至关重要 犹如人体的骨骼关节 及眼睛 它能有效的将一定的信号传递给控制系统的大脑中枢 使得控制系统做出符合人 们需要的精准动作 以实现人们对控制对象的智能控制要求 0045 B1 加工制作 机构的主要材料为2 3毫米的钢板 且机构加工零件非常少 主件仅 有底板 磁铁固定板 干簧管固定板 连杆 压板5个小零件 用相应设备几分钟即可完成零 件加工 过后由焊工点焊连接即可完成机械部分组装 0046 B2 电子元件安装 机械机构上有精确的定位孔 螺丝连接即可 0047 B3 安装方法 用2个U型抱卡 4个螺丝抱装到日光温室的结构梁上即可 开创性 地 以上各个效果独立存在 还能用一套结构完成上述结果的结合 0048 实施例十六到实施例二十隶属于方案C 实施例十六 太阳光热集散循环系统 其特征在于 系统包含布置在温室中的集热罐 C5 还包含布置在边侧的集热器和散热器 所述的集热器为真空集热箱C1 所述的散热器包 含一个以上的散热片 所述的真空集热箱C1为太阳能热水器 随后的方案为如下任意之一 A 所述的集热器和散热器各自通过管道直接通入集热罐C5中 B 集热罐C5通过管道连接着 说 明 书 6 11 页 9 CN 111133924 A 水循环交换站C6 所述的集热器和散热器各自通过管道通入水循环交换站C6中 集热器和 散热器各自的管道和集热罐C5伸入集热罐C5的管道能够进行换热 本处的技术方案所起到 的实质的技术效果及其实现过程为如下任意之一 A 对于方案A的具体结构 直接通过集热 器进行水的加热 晚上通过散热器对大棚内部进行散热 B 对于方案B的具体结构 对于方 案A的具体结构 集热器和集热罐C5的管道在水循环交换站C6 内部换热 热水储存在蓄热 器中 晚上的时候散热器和集热罐C5的管道在水循环交换站C6内部换热 随后散热片散热 0049 开创性地 以上各个效果独立存在 还能用一套结构完成上述结果的结合 0050 实施例十七 作为进一步的可改进方案或者并列方案 所述的太阳能热水器包含 多个且并列布置 本处的技术方案所起到的实质的技术效果及其实现过程为如下 专用支 架落地式固定安装 位于温室向阳面最南端位置 集热效率 平均650W m2 KW 每组集热功 率 循环效率 额定0 35KW单相热水循环泵 容量 每组集热联箱20管集热管 水容量40KG 至少一组安装温度传感器 以上方式是一种优选 类似的实现方式均在本专利的保护范围 内 0051 实施例十八 作为进一步的可改进方案或者并列方案 所述的散热片包含多个且 并列布置 本处的技术方案所起到的实质的技术效果及其实现过程为如下 专用支架落地 式固定安装 安装位置与集热器相同 每两组与一组集热器配套 容量 约50KG每组 循环效 率 额定0 35KW单相热水循环泵 每个大循环整体约40分钟 至少一组安装温度传感器 0052 实施例十九 作为进一步的可改进方案或者并列方案 所述的管道上包含阀门 本 处的技术方案所起到的实质的技术效果及其实现过程为如下 通过阀门 能够控制管道中 的水流情况 0053 实施例二十 作为进一步的可改进方案或者并列方案 所述的阀门为自动阀门 所 述的自动阀门通信连接着可编程自动控制系统 可编程控制系统通信连接着传感器系统 所述的传感器系统为温度传感器和 或液位传感器 本处的技术方案所起到的实质的技术 效果及其实现过程为如下 铂热电阻传感器液位传感器 不锈钢浮球干簧管式 耐腐蚀耐高 温长寿命高可靠性 与温室管家系统无缝接驳 接受其各类指令 实现智能光热循环 所述 的蓄热罐中还包含液位系统和水泵 水泵能够对蓄热罐中部进行补水 0054 C1 定位补水 当水箱水位低于设定最低水位值 补水电动阀打开 当水箱水位高 于设定最高水位值时 电动阀关闭 C2 温控补水 当水箱温度高于设定温度且水位低于设定最低水位 补水电动阀打开 当水箱温度高于设定温度且水位高于设定最高水位值是 电动阀关闭 C3 太阳能循环 当太阳能集热器温度达标时 太阳能集热循环泵启动 当太阳能集热 器温度低于设定时 太阳能集热循环泵停止启动 C3 辅助加热 装置可选 在设定时间段内 水箱温度T2温度低于50 温度可设置 时 空气源启动 同时空气源循环泵启动 直到水箱温度T2达到水箱设置需要温度 空气源 和空气源循环泵停止启动 C4 防冻循环 冬季时 当太阳能管道T3温度低于5 温度可设置 时 太阳能循环泵启 动 当太阳能管道T3温度达到15 温度可设置 时 太阳能循环泵停止启动 C5 散热循环 散热时间窗口时段 系统探测到室内温度低于设定时 启动散热循环 同 时控制散热循环深度 在程序控制下以最高效的方式进行散热提升室温 系统探测到室温 说 明 书 7 11 页 10 CN 111133924 A 达标或者蓄热罐热能不足时 关闭散热循环 并启动空气源热泵或者电热装置升温 0055 C6 系统运行与温室物联网管控系统联动操作 实施综合控制 0056 蓄热罐毫无疑问属于现有技术 0057 实施例二十一到实施例二十七隶属于D 实施例二十一 智能温室环境管理系统 温室包含温室龙骨D3 在温室内部包含有温室 种植植物D7 其特征在于 温室的内部包含立柱D2 立柱上包含一个以上的安装位置 安装 位置能过固定传感器 本处的技术方案所起到的实质的技术效果及其实现过程为如下 将 各种传感器器件安装到温室的各个需要的采集点 并接引到安装可编程逻辑控制器的控制 箱内 然后完成可编程逻辑控制器的程序设计和显示设备人机界面的组态设计 调试稳定 即可 核心在于传感器的集成 0058 开创性地 以上各个效果独立存在 还能用一套结构完成上述结果的结合 0059 实施例二十二 作为进一步的可改进方案或者并列方案 所述的固定传感器为如 下传感器中的任意一个或者多个 空气温度传感器 空气湿度传感器 土壤温度传感器 土 壤湿度传感器 温室光照度传感器 二氧化碳传感器 氧气传感器 卷帘机位置限位传感器 本处的技术方案所起到的实质的技术效果及其实现过程为如下 传感器固定在其上即可 所述的传感器优选平板状结构 如果是土壤温度传感器 土壤湿度传感器 二者安装在立柱 靠下接触土壤的位置 0060 实施例二十三 作为进一步的可改进方案或者并列方案 所述的安装位置通过螺 栓或者是通过黏胶粘贴传感器 本处的技术方案所起到的实质的技术效果及其实现过程为 如下 类似的固定方式均在本专利的保护范围内 类似的实现结构均在本专利的保护范围 内 0061 实施例二十四 作为进一步的可改进方案或者并列方案 所述的传感器的线路顺 着立柱朝下延伸到地面后连接收集单机或者是线路从立柱的中部朝下延伸后连接着收集 单机 本处的技术方案所起到的实质的技术效果及其实现过程为如下 延伸的方式和安装 线路的方式有多种 类似的实现方式均在本专利的保护范围内 0062 实施例二十五 作为进一步的可改进方案或者并列方案 所述的立柱上伸出一个 以上的侧向杆D10 侧向杆端部包含托盘 本处的技术方案所起到的实质的技术效果及其实 现过程为如下 托盘能托起相关结构 托盘参考图D2 另一种形式参考图D1 0063 实施例二十六 作为进一步的可改进方案或者并列方案 所述的立柱为空心 其偏 下位置安装有气泵D16 所述的立柱上包含多个出气孔D12 出气孔朝向托盘 立柱的中部连 通着底部管道D14 底部管道D14上布置有一个以上的朝上的抽气口D15 抽气口D15能抽取 多个位置的空气 本处的技术方案所起到的实质的技术效果及其实现过程为如下 采集大 棚中各个位置的空气情况 实现均衡测控 避免集中测定不准确 0064 实施例二十七 作为进一步的可改进方案或者并列方案 所述的收集单机为单片 机或者可编程逻辑控制器 或者所述的立柱上固定有信号汇集箱体 信号汇集箱体中包含 通信中转部分 传感器的信号能够被采集以及中转 0065 本专利的改进在于机械结构 或者是已知的模块 毫无意义能够实现 改进并非软 件 因此本处不再赘述 0066 实施例二十八到实施例三十三属于E 说 明 书 8 11 页 11 CN 111133924 A 实施例二十八 结合图E1和图E2 新型蓄热墙 其特征在于 该蓄热墙为大棚的基础墙 该蓄热墙一侧为大棚内部 另一侧为大棚外部 该蓄热墙上固定着温室龙骨E2 该蓄热强中 部包含中空部分 中部部分能够阻隔墙两侧的直接换热 本处的技术方案所起到的实质的 技术效果及其实现过程为如下 因昼夜交替的自然现象 日光温室夜间对太阳能的利用微 乎其微 新型蓄热墙就是一种能够提高温室对太阳能利用的有效发明 其原理是采用一种 能够有效集热的墙体材料修建日光温室需要修建墙体的山墙 使墙体能够在白天时间有效 集热续存太阳光能量 当时间推移到夜间 温室内部温度低于墙体温室时 墙体能自行释放 白天续存的太阳能热量 为温室的温度增效 使温室的温度降低减缓 通过不断的实践与对 比 效果十分显著 目前已经多方位推广使用 本专利的蓄热墙的建造材料为空心砖 0067 开创性地 以上各个效果独立存在 还能用一套结构完成上述结果的结合 0068 实施例二十九 作为进一步的可改进方案或者并列方案 所述的蓄热强朝向大棚 内部的一侧表面上固定有集热蒙皮层E3 所述的集热蒙皮层E3粘贴或者通过螺钉固定在墙 面上 集热蒙皮层E3为能够白天吸热晚上散热的材质 本处的技术方案所起到的实质的技 术效果及其实现过程为如下 集热蒙皮层E3可以是新型的比热容相对比较高的材料 也可 以是蓄热材料包覆在金属外皮中 也可以是蓄热砖或者是陶瓷蓄热球 0069 实施例三十 作为进一步的可改进方案或者并列方案 所述的中空部分布置有一 个内部容器E10 该内部容器E10上方包含一个玻璃开口 在蓄热墙的中空部分的上方布置 有一个透镜E11 透镜能够汇集阳光使得阳光对内部容器 E10中的水进行加热 本处的技术 方案所起到的实质的技术效果及其实现过程为如下 作为进一步的改进 本专利的可选方 案如下 透镜E11白天通过玻璃开口集中折射阳光 对内部容器中的水进行加热 白天加热 夜晚后水逐渐散热 实现墙体散热的功能 0070 实施例三十一 作为进一步的可改进方案或者并列方案 所述的内部容器E10中布 置有水泵E14 内部容器朝下伸出有朝下管道E9 朝下管道E9连通一个横向的管道 横向的 管道朝左的一侧为朝外管道 横向的管道朝右的一侧为朝内管道 朝外管道和朝内管道上 各自包含阀门 分别为对外阀门E12和对内阀门E13 本处的技术方案所起到的实质的技术 效果及其实现过程为如下 朝外管道能够对内部容器上水 朝内管道能朝向大棚加水或者 散热 水泵的线路穿过墙体连接市电 0071 实施例三十二 作为进一步的可改进方案或者并列方案 所述的朝外管道连接着 水源 所述的朝内管道通入大棚内部能对植物进行灌溉 本处的技术方案所起到的实质的 技术效果及其实现过程为如下 本实施例基于实施例四进一步改进 能够起到灌溉植物的 效果 0072 实施例三十三 作为进一步的可改进方案或者并列方案 所述的灌溉口能够自动 关闭使得朝内管道能够成为换热管道 本处的技术方案所起到的实质的技术效果及其实现 过程为如下 本实施例基于实施例四进一步改进 能够起到散热的效果 灌溉口自动关闭的 方案 可以采用阀门远程控制 也可以采用手动关闭灌溉口的方式 0073 实施例三十四到实施例三十八属于H 实施例三十四 转动轴上固定有法兰H5 法兰H5为圆形 圆形的法兰体上包含多个孔H9 法兰能够随着 转动轴H6转动 还包含安装在转动轴边侧的对射开关 对射开关包含对射开关一H4和对射 说 明 书 9 11 页 12 CN 111133924 A 开关二H8 法兰盘的法兰壁位于对射开关一H4和对射开关二H8之间 对射开关一H4和对射 开关二H8能够对射过孔H9 本处的技术方案所起到的实质的技术效果及其实现过程为如 下 法兰盘边缘上有很多孔 可以使得光电门对射信号接通 当法兰盘转动 光电门对射信 号错过圆孔时 信号切断 信号不能接通 通过信号的周期性接通与断开的频率 以及周期 可以精确计算出卷帘机的转动速度和路径行程 继而可以准确知道卷帘在大棚龙骨面上精 确位置 作为更有选 每转动一圈 确定放出的距离是一定的米数 或者确定获取N个孔H9的 个数的信号的收 就到底或者到顶了 0074 该方案是通过卷帘机的实际转速与行程精确定位卷帘机
