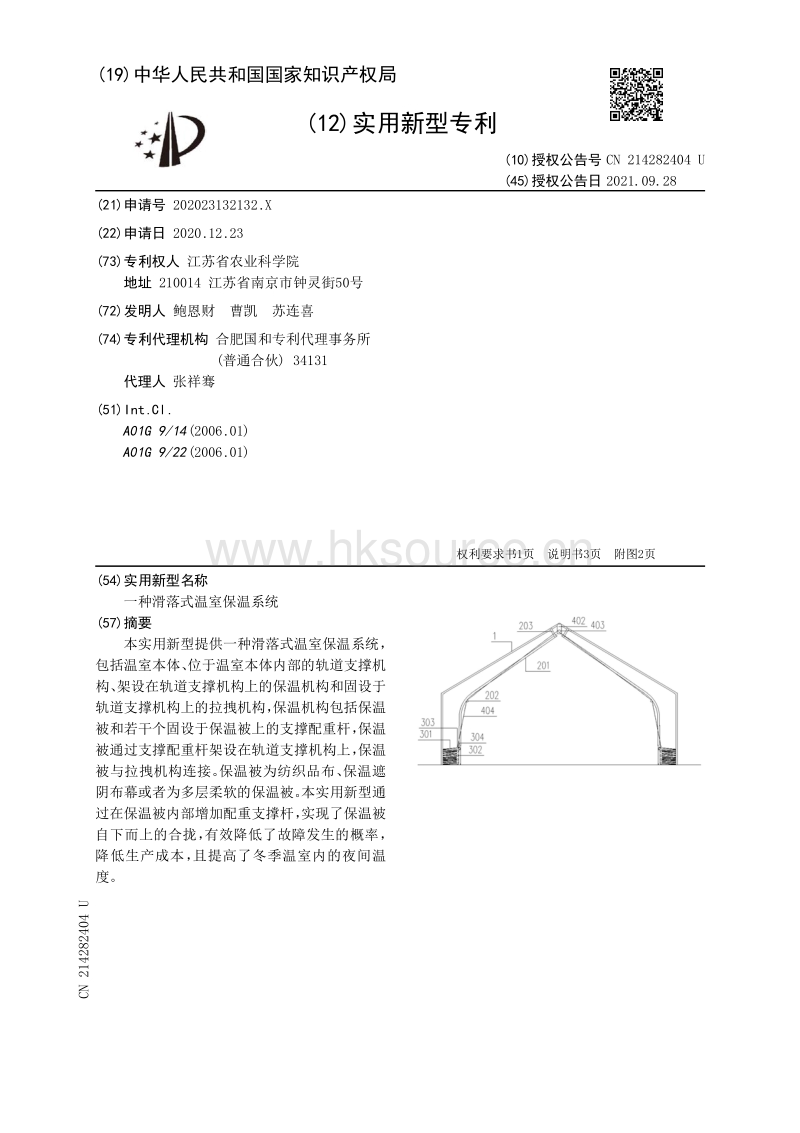

19 中华 人民共和国 国家知识产权局 12 实用新型专利 10 授权公告 号 45 授权公告日 21 申请 号 202023132132 X 22 申请日 2020 12 23 73 专利权人 江苏省农业科 学院 地址 210014 江苏省南京市钟灵街5 0号 72 发明人 鲍恩财 曹凯 苏连喜 74 专利代理 机构 合肥国和专利代理事务所 普通 合 伙 34131 代理人 张祥骞 51 Int Cl A01G 9 14 2006 01 A01G 9 22 2006 01 54 实用新型名称 一种滑落式温室 保温系统 57 摘要 本实用新型提供一种滑 落式温室保温系统 包括 温室本体 位于温室本体内部的轨道支撑机 构 架设在轨道支撑机构上的保温机构和固设于 轨道支撑机构上的拉拽机构 保温机构包括保温 被和若干个固设于保温被上的支撑配重杆 保温 被通过支撑配重杆架设在轨道支撑机构上 保温 被与拉拽机构连接 保温被为纺织品布 保温遮 阴布幕或者为多层柔软的保温被 本实用新型通 过在保温被内部增加配重支 撑杆 实现了保温被 自下而上的合拢 有效降低了故障发生的概率 降低生产成本 且提高了冬季温室内的夜间温 度 权利要求书1页 说明书3页 附图2页 CN 214282404 U 2021 09 28 CN 214282404 U 1 一种滑落式温室保温系统 其特征在于 包括温室本体 1 位于温室本体 1 内部的 轨道支撑机构 2 架设在轨道支撑机构 2 上的保温机构 3 和固设于轨道支撑机构 2 上 的拉拽机构 4 保温机构 3 包括保温被 301 和若干个固设于 保温被 301 上的支撑配重 杆 302 保温被 301 通过支撑配重杆 302 架设在轨道支撑机构 2 上 保温被 301 与拉 拽机构 4 连接 2 如权利要求1所述的滑落式温室保温系统 其特征在于 所述拉拽机构 4 包括驱动 装置 401 轴支座 402 传动轴 403 和钢丝绳 404 驱动装置 401 与传动轴 403 传动 连接 传动轴 403 通过轴支座 402 固设与温室本体 1 上 钢 丝绳 404 一端卷绕设于传 动轴 403 上 钢丝绳 404 另一端与所述保温被 301 连接 保温被 301 通过钢丝绳 404 与所述拉拽机构 4 连接 3 如权利要求2所述的滑落式温室保温系统 其特征在于 所述保温机构 3 还包括驱 动杆 303 驱动杆 303 设于所述保温被 301 顶端 保温被 301 通过驱动杆 303 与钢丝 绳 404 连接 保温被 3 01 底端与温室本体 1 底部固定连接 4 如权利要求3所述的滑落式温室保温系统 其特征在于 所述轨道支撑机构 2 包括 若干组平行设置的支撑拱杆 201 位于支撑拱杆 201 两端的支撑纵杆 202 和支撑杆连 接件 203 支撑纵杆 202 一端设于地面上 另一端与支撑拱杆 201 固定连接 支撑拱杆 201 通过支撑杆 连接件 20 3 与温室本体 1 固定连接 5 如权利要求4所述的滑落式温室保温系 统 其特征在于 所述支撑配重杆 302 和所 述 驱动杆 303 架设在所述支撑拱杆 201 上 并沿支撑拱杆 201 方向与其滑动连接 驱动 杆 3 03 两端设有驱动杆定位件 3 04 6 如权利要求4所述的滑落式温室保温系 统 其特征在于 所述支撑纵杆 202 靠近所 述支撑拱杆 201 的一端设有用于导向钢丝绳 404 沿支撑拱杆 201 至支撑纵杆 202 方 向由直线转 为 折线的导向块 7 如权利要求5所述的滑落式温室保温系 统 其特征在于 所述驱动杆定位件 304 卡 设在支撑拱 杆 201 两侧 8 如权利要求1 7任意一项所述的滑落式温室保温系统 其特征在于 所述支撑配重杆 302 外设有一层 耐磨套 3011 耐磨套 3011 与所述保温被 301 固定连接 支撑配重杆 302 通过耐磨套 3 011 与保温被 3 01 连接 9 如权利要求1 7任意一项所述的滑落式温室保温系统 其特征在于 所述支撑配重杆 302 通过塑料卡具或钢丝与保温被 3 01 固定连接 权 利 要 求 书 1 1 页 2 CN 214282404 U 一种滑落式温室保温系统 技术领域 0001 本实用新型 涉及温室保温系统技 术领域 具体涉及一种滑落式温室保温系统 背景技术 0002 在我国大部分地区冬季的气温都很低 大都在零摄氏度以下 想要蔬菜实现周年 供应 温室大棚的保温设施必须得足够好 尤其是种植喜温作物 现有温室大棚的保温措施 主要分为外保温和内保温 外保温是在温室外部实现保温 大多采用卷放模式 卷被轴卷着 保温被在电机的动力驱动下沿着温室的屋面卷放 内保温是在温室大棚内部实现保温 也 大多采用卷放模式 在温室大棚的内部再 搭设二层 骨架 用于支撑内部保温被卷放 0003 现有的日光温室卷放形式 保温被卷放电机与卷被轴一起沿着屋面弧线运动 例 如专利CN209824622U公开了公开了一种温室大棚用保温被自动卷放装置 包括横墙 所述 横墙的一侧壁连接有两个对称设置的大棚侧板 且两个所述大棚侧板与横墙之 间铺设有温 室大棚 所述横 墙的顶端活动连接有 卷收箱 所述卷收箱的一侧通过螺钉安装有驱动电机 且驱动电机的输出轴延伸至卷收箱的内部 所述卷收箱的两侧内壁之间转动连接有卷收 辊 然而 现有技术往往由于保温被电机非常重 导致整个保温被卷轴靠近保温被电机处越 来越重 从而保温被所受到的拉力不同导致保温被卷轴不直 保温被容易出现跑偏 容易出 现故障 保温被沿着温室屋面卷放时 由于温室骨架 误差高低不平和安装误差等原因 导致 保温被卷 的时候受力不同 保温被容易出现跑偏 容易出现故障 此外 卷放模式的内保温 需要搭设非常多的二层骨架 骨架间距大多为1米 来支撑保温被的卷放 额外的二层骨架 遮阴严重造价高 且不利于农作 物 光合作用 因此 需要一种保温被不易跑偏 安全 可靠 且 成本低廉的温室保温系统 实用新型内容 0004 针对现有技术的不足 本实用新型提供了一种温室保温系统 有效降低了故障发 生的概 率 降低生产成本 且提高了冬季温室内的夜间温度 0005 为实现以上目的 本实用新型通过以下技 术方案予以实现 0006 一种滑落式温室保温系统 包括温室本体 位于温室本体内部的轨道支撑机构 架 设在轨道支撑机构上的保温机构和固设于轨道支撑机构上的拉拽机构 保温机构包括保温 被和若干个固设于保温被上的支撑配重杆 保温被通过支撑配重杆架设在轨道支撑机构 上 保温被与拉拽机构连接 保温被为纺织品布 保温遮阴布幕或者 为多层柔软的保温被 0007 支撑配重杆302为钢管等带有一定重量和刚度的杆件 即起到配重拉拽 的作用又 起到支撑保温被3 01不松驰的作用 0008 优选地 所述拉拽机构包括驱动装置 轴支座 传动轴和钢丝绳 驱动装置与传动 轴传动连接 传动轴通过轴支 座固设与温室本体上 钢丝绳一端 卷绕设于传动轴上 钢丝绳 另一端与所述保温被连接 保温被通过钢丝绳与所述拉拽机构连接 驱动装置与传动轴连 接并将动力输入到传动轴上 传动轴上卷绕着钢丝绳使其拉拽着驱动杆沿着支撑拱杆进 行 说 明 书 1 3 页 3 CN 214282404 U 运动 0009 优选地 所述保温机构还包括驱动杆 驱动杆设于所述保温被顶端 保温被通过驱 动杆与钢丝绳连接 保温被底端与温室本体底部固定连接 0010 优选地 所述轨道支撑机构包括若干组平行设置 的支撑拱杆 位于支撑拱杆两端 的支撑纵杆和支撑杆连接件 支撑纵杆一端设于地面上 另一端与 支撑拱杆固定连接 支撑 拱杆通过支撑杆连接件与温室本体固定连接 支撑纵杆纵向连接支撑拱杆使其整体具有一 定的稳定性 支撑纵杆同时也 起到导向钢丝绳的作用 0011 优选地 所述支撑配重杆和所述驱动杆架设在所述支撑拱杆上 并沿支撑拱杆方 向与其滑动连接 驱动杆两端设有驱动杆定位件 驱动杆上设有不少 于两个的驱动杆定位 件 所述驱动杆定位件卡设在支撑拱 杆两侧 0012 优选地 所述支撑纵杆靠近所述支撑拱杆的一端设有用于导向钢丝绳沿支撑拱杆 至支撑纵杆方向由直线转为折线的导向块 当驱动杆经过支撑纵杆的位置后 支撑纵杆导 向着钢丝绳以导向块 为支点由直线变为 折线运动 0013 优选地 所述驱动杆定位件卡设在支撑拱杆两侧 驱动杆定位件卡在支撑拱杆的 两侧限位驱动杆 使其在系统运行过程中不会左右移动 驱动杆定位件为多组 每套系统中 驱动杆定位件至少为1组以上 0014 优选地 所述支撑配重杆外设有一层耐磨套 耐磨套与所述保温被固定连接 支撑 配重杆通过耐磨套与保温被连接 耐磨套为PE编织布或尼龙布等耐磨布料 0015 优选地 所述支撑配重杆通过塑料卡具或钢丝与保温被固定连接 0016 本实用新型具有以下有益效果 通过在保温被内部增加配重支撑杆 实现了保温 被自下而 上的合拢 由于 保温被和配重的重量分布均匀 不存在偏重问题 因此合拢时在钢 丝绳的拉动下 保温被驱动边自下而 上的均匀滑动 降低了故障发生的概率 由于用于支撑 的结构杆件集成到了保温被上 本实用新型中滑 落式温室保温的支撑骨架的数量对比卷放 模式的二层骨架少了一半以上 大大降低了成本 同时也大大降低了骨架产生的阴影 从而 提高了光 合作用的效率 附图说明 0017 为了更清楚地说明本实用新型实施例或现有技术中的技术方案 下面将对实施例 或现有技术描述中所需要使用的附图作简单地介绍 显而易见地 下面描述中的附图仅仅 是本实用新型 的一些实施例 对于本领域普通技术人员来讲 在不付出创造性劳动的前提 下 还可以根据这些附图获得其 他的附图 0018 图1是滑落式温室保温系统的展开状态的示 意图 0019 图2是滑落式温室保温系统的合拢途中的示 意图 0020 图3是滑落式温室保温系统的合拢状态的示 意图 0021 图4是滑落式温室保温系统的传动系统图 0022 图5是滑落式温室保温系统的支撑配重保温被示 意图 0023 图6是图2的A A剖面图 0024 图中 1 温室本体 2 轨道支撑机构 20 支撑拱杆 02 支撑纵杆 203 支撑杆连 接件 3 保温机构 301 保温被 02 支撑配重杆 303 驱动杆 304 驱动杆定位件 011 耐 说 明 书 2 3 页 4 CN 214282404 U 磨套 3 012 缝线 4 拉拽机构 401 驱动装置 02 轴支座 40 3 传动轴 404 钢丝绳 具体实施方式 0025 为使本实用新型实施例的目的 技术方案和优点更加清楚 下面将结合本实用新 型实施例中的附图 对本实用新型实施例中的技术方案进行清楚 完整地描述 显然 所描 述的实施例是本实用新型一部分实施例 而不是全部的实施例 基于本实用新型中的实施 例 本领域普通技术人员 在没有作出创造性劳动前提下所获得 的所有其他实施例 都属于 本实用新型保护的范围 0026 实施例1 0027 如附图1 6所示 一种滑落式温室保温系统 其特征在于 包括温室本体1 位于温 室本体内部的轨道支撑机构2 架设在轨道支撑机构上的保温机构 3和固设于轨道支撑机构 上的拉拽机构4 保温机构包括保温被301和若干个固设于 保温被上的支撑配重杆302 保温 被通过支撑配重杆架设在轨道支撑机构上 保温被与拉拽机构连接 所述拉拽机构包括驱 动装置401 轴支座402 传动轴403和钢丝绳404 驱动装置与传动轴传动连接 传动轴通过 轴支座固设与温室本体上 钢丝绳一端卷绕设于传动轴 上 钢丝绳另一端与所述保温被连 接 保温被通过钢丝绳与所述拉拽机构连接 所述保温机构还包括驱动杆303 驱动杆设于 所述保温被顶端 保温被通过驱动杆与钢丝绳连接 保温被底端与温室本体底部固定连接 所述轨道支撑机构包括若干组平行设置的支撑拱杆201 位于支撑拱杆两端的支撑纵杆202 和支撑杆连接件203 支撑纵杆一端设于地面上 另一端与支撑拱杆固定连接 支撑拱杆通 过支撑杆 连接件与温室本体固定连接 0028 进一步 所述支撑配重杆和所述驱动杆架设在所述支撑拱杆上 并沿支撑拱杆方 向与其滑动连接 驱动杆两端设有驱动杆定位件304 所述 驱动杆定位件卡设在支撑拱杆两 侧 驱动杆 上设有不少于2个的驱动杆定位件3 04 所述驱动杆定位件卡设在支撑拱 杆两侧 0029 进一步 所述支撑纵杆靠近所述支撑拱杆的一端设有用于导向钢丝绳沿支撑拱杆 至支撑纵杆 方向由直线转 为 折线的导向块 0030 进一步 所述支撑配重杆外设有一层耐磨套 耐磨套与所述保温被固定连接 支撑 配重杆通过耐磨套与保温被连接 耐磨套为PE编织布或尼龙布等耐磨布料 0031 进一 步 所述支撑配重杆通过塑料卡具或钢丝与保温被固定连接 0032 需要说明的是 在本文中 诸如第一和第二等之类的关系术语仅仅用来将一个实 体或者操作与另一个实体或操作区分开来 而不一定要求或者暗示这些实体或操作之 间存 在 任何这种实际的关系或者顺序 而且 术语 包括 包含 或者其任何其他变体意在涵盖 非排他性的包含 从而使得包括一系列要素的过程 方法 物品或者设备不仅包括那些要 素 而且还包括没有明确列出 的其他要素 或者是还包括为这种 过程 方法 物品或者设备 所固有的要 素 在没有 更多限制的情况下 由语句 包括一个 限定的要 素 并不排除在 包括所述要素的过程 方法 物品或者设备中还 存在另外的相同要素 0033 以上实施例仅用以说明本实用新型的技术方案 而非对其限制 尽管参照前述实 施例对本实用新型进行了详细的说明 本领域的普通技术人员应当理解 其依然可以对前 述各实施例所记载的技术方案进行修改 或者对其中部分技术特征进行等同替换 而这些 修改或者替换 并不使相应技术方案的本质脱离本实用新型各实施例技术方案的精神和范围 说 明 书 3 3 页 5 CN 214282404 U 图1 图2 图3 说 明 书 附 图 1 2 页 6 CN 214282404 U 图4 图5 图6 说 明 书 附 图 2 2 页 7 CN 214282404 U
