专利：一种玻璃温室大棚结构.pdf

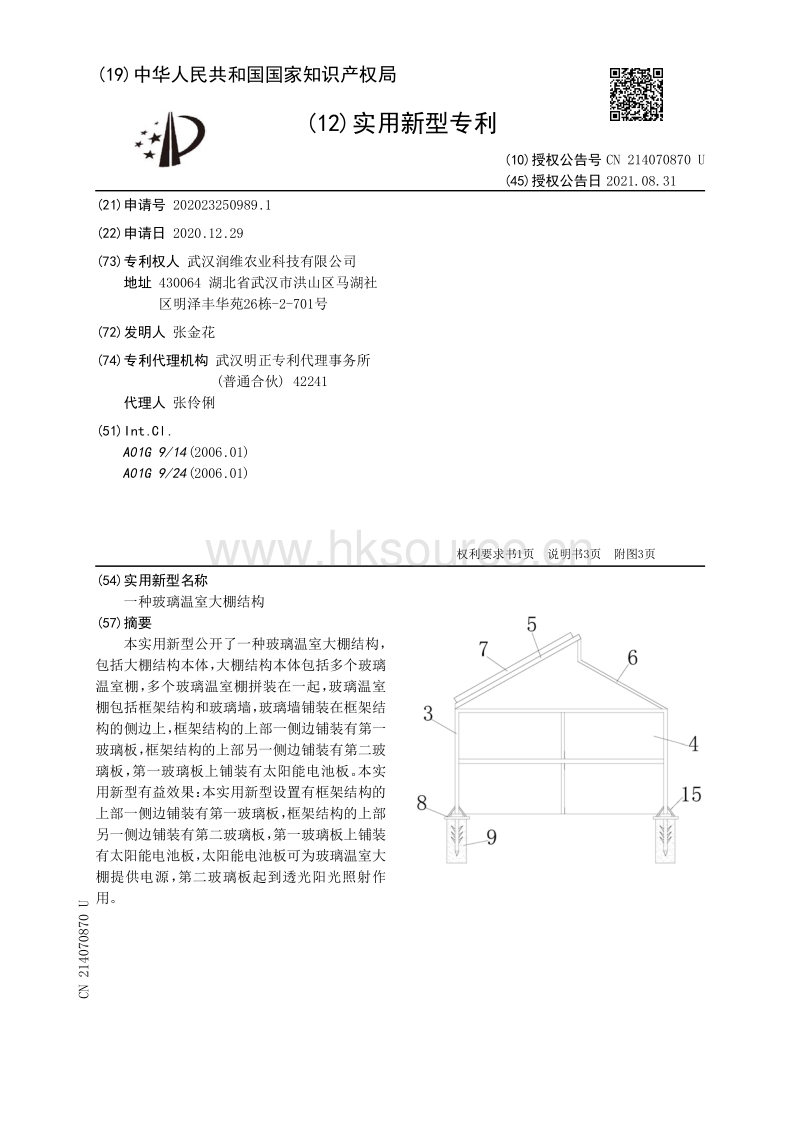

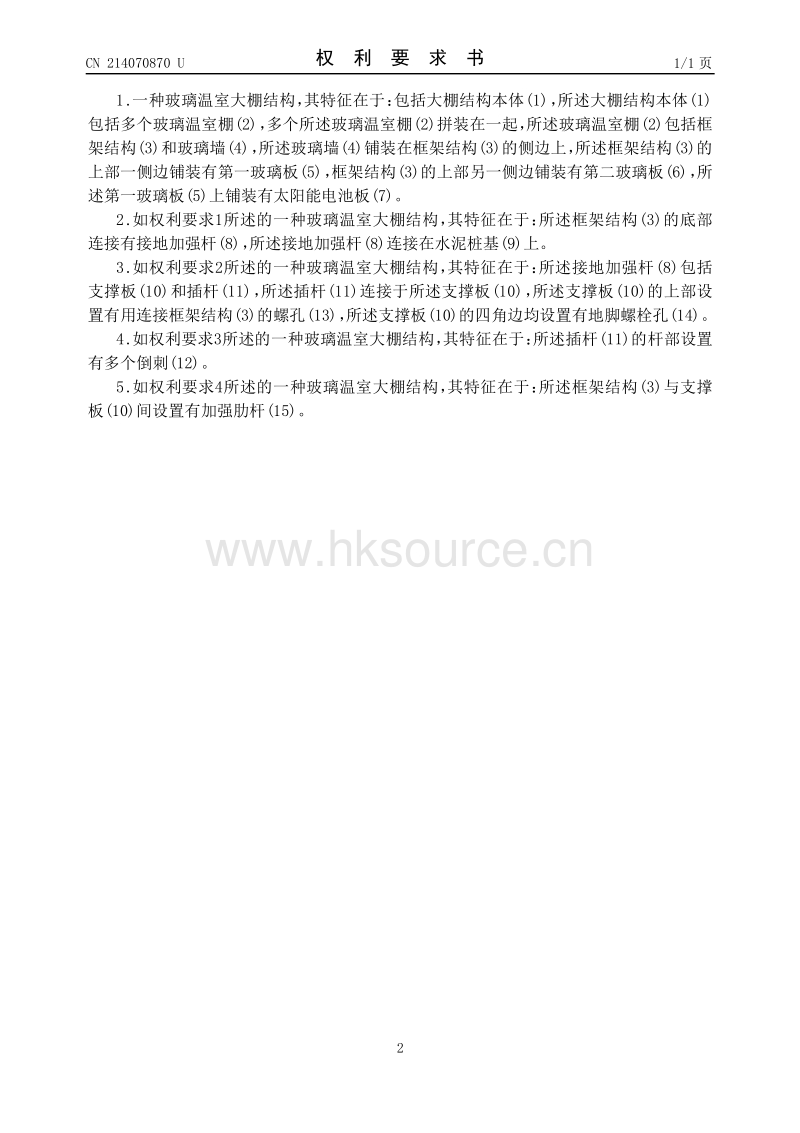

19 中华 人民共和国 国家知识产权局 12 实用新型专利 10 授权公告 号 45 授权公告日 21 申请 号 202023250989 1 22 申请日 2020 12 29 73 专利权人 武汉润维农业科技有限公司 地址 430064 湖北省武汉市洪山区马湖社 区明泽丰华苑26 栋 2 701号 72 发明人 张金花 74 专利代理 机构 武汉明正专利代理事务所 普通 合 伙 42 241 代理人 张伶俐 51 Int Cl A01G 9 14 2006 01 A01G 9 24 2006 01 54 实用新型名称 一种玻璃温室大棚结构 57 摘要 本实用新型公开了一种玻璃温室大棚结构 包括大棚结构本体 大棚结构本体包括多个玻璃 温室棚 多个玻璃温室棚拼装在一起 玻璃温室 棚包括框架结构和玻璃墙 玻璃墙铺装在框架结 构的侧边上 框架结构的上部一侧边铺装有第一 玻璃板 框架结构的上部另一侧边铺装有第二玻 璃板 第一玻璃板上铺装有太阳能电池板 本实 用新型有益效果 本实用新型设置有框架结构的 上部一侧边铺装有第一玻璃板 框架结构的上部 另一侧边铺装有第二玻璃板 第一玻璃板上铺装 有太阳能电池板 太阳能电池板可为玻璃温室大 棚提供电源 第二玻璃板起到透光阳光照射作 用 权利要求书1页 说明书3页 附图3页 CN 214070870 U 2021 08 31 CN 214070870 U 1 一种玻璃温室大棚结构 其特征在于 包括大棚结构本体 1 所述大棚结构本体 1 包括多个玻璃温室棚 2 多个所述 玻璃温室棚 2 拼装在一起 所述玻璃温室棚 2 包括框 架结构 3 和玻璃墙 4 所述玻璃墙 4 铺 装在框架结构 3 的侧边上 所述框架结构 3 的 上部一侧边铺 装有第一玻璃板 5 框架结构 3 的上部另一侧边铺 装有第二玻璃板 6 所 述第一玻璃板 5 上铺装有太阳能电池板 7 2 如权利要求1所述的一种玻璃温室大棚结构 其特征在于 所述框架结构 3 的底部 连接有接地加强杆 8 所述接地加强杆 8 连接在水泥桩基 9 上 3 如权利要求2所述的一种玻璃温室大棚结构 其特征在于 所述接地加强杆 8 包括 支撑板 10 和插杆 11 所述插杆 11 连接于所述支撑板 10 所述支撑板 10 的上部设 置有用连接 框架结构 3 的螺孔 13 所述支撑 板 10 的四角边均设置有地脚螺 栓孔 14 4 如权利要求3所述的一种玻璃温室大棚结构 其特征在于 所述插杆 11 的杆部设置 有 多个倒刺 12 5 如权利要求4所述的一种玻璃温室大棚结构 其特征在于 所述框架结构 3 与支撑 板 10 间设置有加强肋杆 15 权 利 要 求 书 1 1 页 2 CN 214070870 U 一种玻璃温室大棚结构 技术领域 0001 本实用新型 涉及玻璃温室大棚技 术领域 尤其是一种玻璃温室大棚结构 背景技术 0002 温室 又称暖房 能透光 保温 或加温 用来栽培植物的设施 在不适宜植物生长 的季节 能提供温室生育期和增加产量 多用于低 温季节喜温蔬菜 花卉 林木等植物栽培 或育苗等 温室的种类多 依不同的屋架材料 采光材料 外形及加温条件等又可分为很多 种类 如智能型玻璃温室 塑料温室 单栋温室 连栋温室 单屋面 温室 双屋面温室 加温温 室 不加温 温室等 0003 玻璃温室是玻璃为主要透光覆盖材料的温室 属于温室大棚的一种 在栽培设施 中 玻璃温室作为使用寿命最长的一种形式 适合于多种地区和各种气候条件下使用 玻璃 温室里面通常需要一些电源为照明设备 通风装置提供电能 玻璃温室一般设施在离城区 较 远的郊区 铺装电缆麻烦 同时增 加更多的成本 0004 因此 对于上述问题有必要提出一种玻璃温室大棚结构 实用新型内容 0005 针对上述现有技术中存在的不足 本实用新型的目的在于提供一种玻璃温室大棚 结构 以解决上述问题 0006 一种 玻璃温室大棚结构 包括大棚结构本体 所述大棚结构本体包括多个玻璃温 室棚 多个所述 玻璃温室棚拼装在一起 所述 玻璃温室棚包括框架结构和玻璃墙 所述 玻璃 墙铺装在框架结构的侧 边上 所述框架结构的上部一侧 边铺装有第一玻璃板 框架结构的 上部另一侧边铺装有第二玻璃板 所述第一玻璃板上铺装有太阳能电池板 0007 优选地 所述框架结构的底部连接有接地加强杆 所述接地加强杆连接在水泥桩 基上 0008 采用优选地 技 术方案有益效果 接地加强杆链接在水泥桩基上 提高框架 0009 优选地 所述接地加强杆包括支撑板和插杆 所述插杆连接于所述支撑板 所述支 撑 板的上部设置有用连接 框架结构的螺孔 所述支撑 板的四角边均设置有地脚螺 栓孔 0010 采用优选地 技 术方案有益效果 螺 栓连接 便 于拆装 0011 优选地 所述插杆的杆部设置有 多个倒刺 0012 采用优选地 技 术方案有益效果 倒刺提高插杆与水泥桩基的强度 0013 优选地 所述框架结构与支撑 板间设置有加强肋杆 0014 采用优选地 技 术方案有益效果 加强肋杆提高框架结构与支撑 板间的连接强度 0015 与现有技术相比 本实用新型有益效果 本实用新型设置有框架结构的上部一侧 边铺装有第一玻璃板 框架结构的上部另一侧 边铺装有第二玻璃板 第一玻璃板上铺装有 太阳能电池板 太阳能电池板可为玻璃温室大棚提供电源 第二玻璃板起到透光阳光照射 作用 说 明 书 1 3 页 3 CN 214070870 U 附图说明 0016 图1是本实用新型的玻璃温室大棚结构结构图 0017 图2是本实用新型的玻璃温室棚结构图 0018 图3是本实用新型的接地加强杆 结构图 0019 图4是本实用新型的支撑 板结构图 0020 图中附图标记 1 大棚结构本体 2 玻璃温室棚 3 框架结构 4 玻璃墙 5 第一玻 璃板 6 第二玻璃板 7 太阳能电池板 8 接地加强杆 9 水泥桩基 10 支撑板 11 插杆 12 倒刺 3 螺孔 4 地脚螺 栓孔 15 加强肋杆 具体实施方式 0021 需要说明的是 在不冲突的情况下 本实用新型中的实施例及实施例中的特征可 以相互 组合 0022 在本实用新型的描述中 需要理解的是 术语 中心 纵向 横向 上 下 前 后 左 右 竖直 水平 顶 底 内 外 等指示的方位或位置关系为 基于附图所示的方位或位置关系 仅是为了便于描述本实用新型和简化描述 而不是指示 或暗示所指的装置或元件必须具有特定的方位 以特定的方位构造和操作 因此不能理解 为对本实用新型的限制 此外 术语 第一 第二 等仅用于描述目的 而不能理解为指示 或暗示相对重要性或者隐含指明所指示的技术特征的数量 由此 限定有 第一 第二 等 的特征可以明示或者隐含地包括一个或者更多个该特征 在本实用新型 的描述中 除非另 有说明 多个 的含义是两个或两个以上 0023 在本实用新型的描述中 需要说明的是 除非另有明确的规定和限定 术语 安 装 相连 连接 应做广义理解 例如 可以是固定连接 也可以是可拆卸连接 或一体地 连接 可以是机械连接 也可以是电连接 可以是直接相连 也可以通过中间媒介间接相连 可以是两个元件内部的连通 对于本领域的普通技术人员而言 可以通过具体情况理解上 述 术语在本实用新型中的具体含义 0024 以下结合附图对本实用新型的实施例进行详细说明 但是本实用新型可以由权利 要求限定和覆盖的多种不同方式实施 0025 如图1并结合图2至图4所示 一种玻璃温室大棚结构 包括大棚结构本体1 所述大 棚结构 本体1包括多个玻璃温室棚2 多个所述 玻璃温室棚拼装在一起 所述 玻璃温室棚 2包 括框架结构 3和玻璃墙4 所述玻璃墙 铺 装在框架结构3的侧边上 所述框架结构 3的上部一 侧边铺 装有第一 玻璃板5 框架结构 3的上部另一侧边铺 装有第二 玻璃板6 所述第一 玻璃板 5上铺装有太阳能电池板7 0026 进一步的 所述框架结构3的底部连接有接地加强杆8 所述接地加强杆 连接在水 泥桩基9上 0027 采用进一步的技术方案有益效果 接地加强杆8连接接在水泥桩基9上 提高框架 结构3连接强度 0028 进一步的 所述接地加强杆8包括支撑板 10和插杆11 所述插杆 1连接于所述支撑 板10 所述支撑板10的上部设置有用连接框架结构3的螺孔 13 所述支撑板10的四角边均设 置有地脚螺 栓孔14 说 明 书 2 3 页 4 CN 214070870 U 0029 采用进一步的技术方案有益效果 螺栓连接便于拆装 通过地脚螺栓穿入地脚螺 栓孔14内 提高连接强度 0030 进一 步的 所述插杆1 1的杆部设置有 多个倒刺12 0031 采用进一 步的技 术方案有益效果 倒刺12提高插杆1 1与水泥桩基9的强度 0032 进一 步的 所述框架结构3与支撑 板10间设置有加强肋杆15 0033 采用进一步的技术方案有益效果 加强肋杆15提高框架结构3与支撑板10间的连 接强度 0034 与现有技术相比 本 实用新型有益效果 本实用新型设置有框架 结构3的上部一侧 边铺装有第一玻璃板5 框架结构3的上部另一侧边铺装有第二玻璃板6 第一玻璃板5上铺 装有太阳能电池板7 太阳能电池板 可为玻璃温室大棚2提供电源 第二玻璃板6起到透光 阳光照射作用 0035 工作原理 将框架结构3通过接地加强杆8固定安装在水泥桩基9上 玻璃墙4铺装 在框架结构3的侧边上 框架结构3的上部一侧边铺装第一玻璃板5 框架结构3的上部另一 侧边铺装第二玻璃板 6 第一玻璃板 5上铺装有太阳能电池板7 0036 以上所述仅为本实用新型的优选实施例 并非因此限制本实用新型的专利范围 凡是利用本实用新型说明书及附图内容所作的等效结构或等效流程变换 或直接或间接运 用在其 他相关的技 术领域 均同理包括在本实用新型的专利保护范围内 说 明 书 3 3 页 5 CN 214070870 U 图1 图2 说 明 书 附 图 1 3 页 6 CN 214070870 U 图3 说 明 书 附 图 2 3 页 7 CN 214070870 U 图4 说 明 书 附 图 3 3 页 8 CN 214070870 U
