专利：一种蝴蝶兰花温室的保温结构.pdf

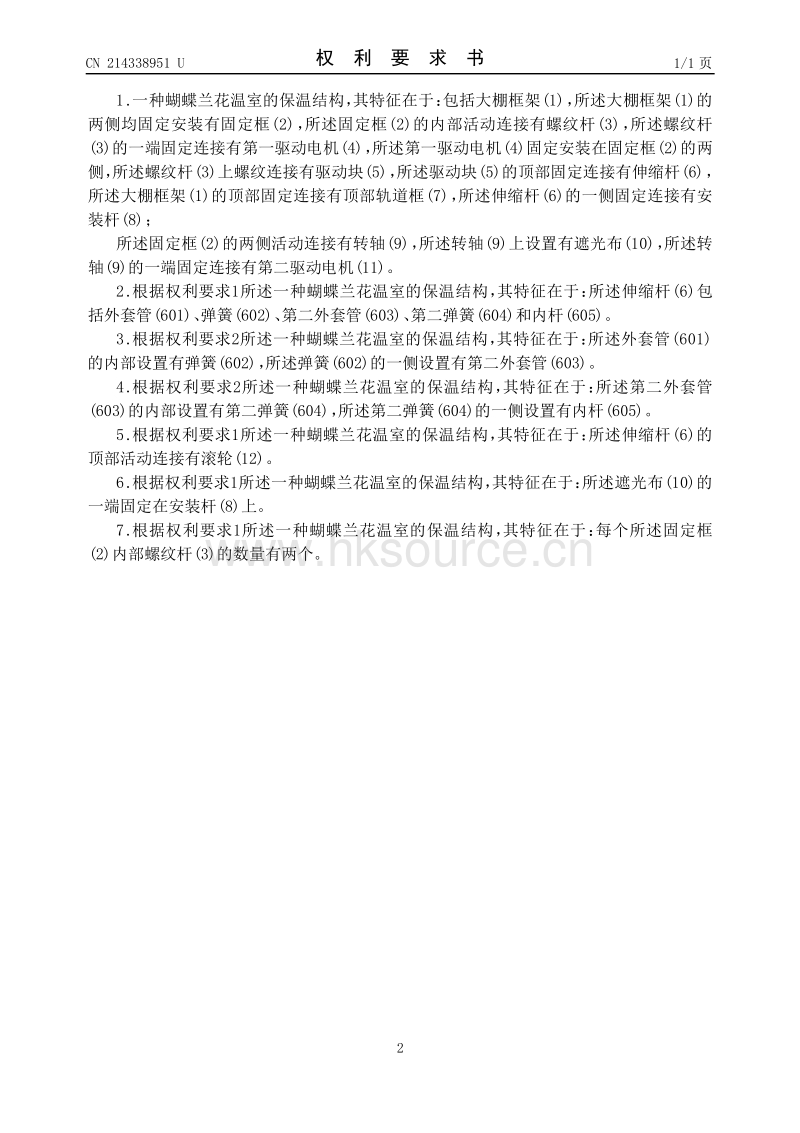

19 中华 人民共和国 国家知识产权局 12 实用新型专利 10 授权公告 号 45 授权公告日 21 申请 号 202023296679 3 22 申请日 2020 12 31 73 专利权人 佛山市顺德区卉源温室工程有限 公司 地址 528000 广东省佛山市顺德区陈村镇 花卉世界兰花生物科技园A7号 住所 申报 72 发明人 刘君超 74 专利代理 机构 广州立凡知识产权代理有限 公司 4 4563 代理人 白利霞 51 Int Cl A01G 9 14 2006 01 A01G 9 22 2006 01 A01G 9 24 2006 01 54 实用新型名称 一种蝴蝶兰花温室的保温结构 57 摘要 本实用新型涉及蝴蝶兰花养殖技术领域 具 体为一种蝴蝶兰花温室的保温结构 包括大棚框 架 所述大棚框架的两侧均固定安装有固定框 所述固定框的内部活动连接有螺纹杆 所述螺纹 杆的一端固定连接有第一 驱动电机 所述第一驱 动电机固定安装在固定框的两侧 所述螺纹杆上 螺纹连接有驱动块 所述 驱动块的顶部固定连接 有伸缩 杆 所述大棚框架的顶部固定连接有顶部 轨道框 本实用新型的优点在于 通过设置第一 驱动电机能够带动驱动块 以及伸缩杆从大棚框 架两侧向中间运动 同时第二驱动电机同步运 行 伸缩 杆之间固定的安装 杆能够带动固定在其 上的遮光布移动 起到遮光作用 使该装置调节 方便 有效的提高该装置的使用效果 权利要求书1页 说明书3页 附图5页 CN 214338951 U 2021 10 08 CN 214338951 U 1 一种蝴蝶兰花温室的保温结构 其特征在于 包括大棚框架 1 所述大棚框架 1 的 两侧均固定安装有固定框 2 所述固定框 2 的内部活动连接有螺纹杆 3 所述螺纹杆 3 的一端固定连接有第一 驱动电机 4 所述第一 驱动电机 4 固定安装在固定框 2 的两 侧 所述螺纹杆 3 上螺纹连接有驱动块 5 所述 驱动块 5 的顶部固定连接有伸缩 杆 6 所述大棚框架 1 的顶部固定连接有顶部轨道框 7 所述伸缩杆 6 的一侧固定连接有安 装杆 8 所述固定框 2 的两侧活动连接有转轴 9 所述转轴 9 上设置有遮光布 10 所述转 轴 9 的一端固定连接有第二驱动电机 1 1 2 根据权利要求1所述一种蝴蝶兰花温室的保温结构 其特征在于 所述伸缩杆 6 包 括外套管 6 01 弹簧 6 02 第二外套管 6 03 第二弹簧 6 04 和内杆 6 05 3 根据权利要求2所述一种蝴蝶兰花温室的保温结构 其特征在于 所述外套管 601 的内部设置有弹簧 6 02 所述弹簧 6 02 的一侧设置有第二外套管 6 03 4 根据权利要求2所述一种蝴蝶兰花温室的保温结构 其特征在于 所述第二外套管 603 的内部设置有第二弹簧 6 04 所述第二弹簧 6 04 的一侧设置有内杆 6 05 5 根据权利要求1所述一种蝴蝶兰花温室的保温结构 其特征在于 所述伸缩杆 6 的 顶部活动连接有滚轮 12 6 根据权利要求1所述一种蝴蝶兰花温室的保温结构 其特征在于 所述遮光布 10 的 一端固定在安装杆 8 上 7 根据权利要求1所述一种蝴蝶兰花温室的保温结构 其特征在于 每个所述固定框 2 内部 螺纹杆 3 的数量有两个 权 利 要 求 书 1 1 页 2 CN 214338951 U 一种蝴蝶兰花温室的保温结构 技术领域 0001 本实用新型 涉及蝴蝶兰花养殖技 术领域 特别是一种蝴蝶兰花温室的保温结构 背景技术 0002 蝴蝶兰属于热带雨林地区植物 且属于气生根植物 自然界种类丰富 分布广泛 自然分布于赤道南北纬度各23 范围内 主要原产地位于亚洲和大洋洲的热带和亚热带地 区 喜暖畏寒 0003 为了使蝴蝶兰可以长得更好 产期可以控制 品质得到提升 生产数量稳定 从而 达 到兰花产业 化的生产要求 使温度需保持15 需要搭建保温棚 0004 由于蝴蝶兰小 中 大苗与催梗作业所需求的光量 光质条件并不相同 但现有的 温室的保温棚在进行遮光调节时使用不便 多依靠人工手动进行调节 影响使用效果 实用新型内容 0005 本实用新型的目的在于克服现有技术的缺点 提供一种蝴蝶兰花温室的保温结 构 0006 本实用新型的目的通过以下技术方案来实现 一种蝴蝶兰花温室的保温结构 包 括大棚框架 所述大棚框架的两侧均固定安装有固定框 所述固定框的内部活动连接有螺 纹杆 所述螺纹杆的一端固定连接有第一驱动电机 所述第一驱动电机固定安装在固定框 的两侧 所述螺纹杆上螺纹连接有驱动块 所述驱动块的顶部固定连接有伸缩杆 所述大棚 框架的顶部固定连接有顶部 轨道框 所述伸缩杆的一侧固定连接有安装杆 0007 所述固定框 的两侧活动连接有转轴 所述转轴上设置有遮光布 所述转轴的一端 固定连接有第二驱动电机 0008 可选的 所述伸缩杆包括外套管 弹簧 第二外套管 第二弹簧和内杆 0009 可选的 所述外套管的内部设置有弹簧 所述弹簧的一侧设置有第二外套管 0010 可选 的 所述第二外套管的内部设置有第二弹簧 所述第二弹簧的一侧设置有内 杆 0011 可选的 所述伸缩杆的顶部活动连接有滚轮 0012 可选的 所述遮光布的一端固定在安装杆 上 0013 可选的 每 个所述固定 框内部 螺纹杆的数量有两个 0014 本实用新型 具有以下优点 0015 1 该蝴蝶兰花温室的保温结构 通过设置第一驱动电机能够带动驱动块以及伸缩 杆从大棚框架两侧向中间运动 同时第二驱动电机同步运行 伸缩杆之间固定的安装杆能 够带动固定在其上的遮光布移动 起到遮光作用 使 该装置调节方便 有效的提高该装置的 使用效果 0016 2 该蝴蝶兰花温室的保温结构 伸缩杆能够进行伸缩 并配合滚轮的使用 能够使 该装置使用效果更好 使遮光布运动更方便顺畅 有效的提高该装置的使用效果增强该装 说 明 书 1 3 页 3 CN 214338951 U 置的实用性 附图说明 0017 图1为本实用新型的结构示 意图 0018 图2为本实用新型图1中的A处结构放大示 意图 0019 图3为本实用新型固定 框和顶部 轨道框的安装结构示 意图 0020 图4 为本实用新型的局部剖视结构示 意图 0021 图5为本实用新型伸缩杆的剖视结构示 意图 0022 图中 1 大棚框架 2 固定框 3 螺纹杆 4 第一驱动电机 5 驱动块 6 伸缩杆 601 外套管 602 弹簧 603 第二外套管 604 第二弹簧 605 内杆 7 顶部轨道框 8 安装 杆 9 转轴 10 遮光布 1 1 第二驱动电机 12 滚轮 具体实施方式 0023 下面结合附图对本实用新型做进一步的描述 但本实用新型的保护范围不局限于 以下 所述 0024 如图1 5所示 一种蝴蝶兰花温室的保温结构 它包括大棚框架1 大棚框架 的两 侧均固定安装有固定框2 固定框 的内部活动连接有螺纹杆3 螺纹杆 的一端固定连接有 第一驱动电机4 第一驱动电机 固定安装在固定框2的两侧 螺纹杆3上螺纹连接有驱动块 5 驱动块 的顶部固定连接有伸缩杆6 大棚框架1的顶部固定连接有顶部轨道框7 伸缩杆6 的一侧固定连接有安装杆8 0025 固定框2的两侧活动连接有转轴9 转轴 上设置有遮光布10 转轴9 的一端固定连 接有第二驱动电机11 通过设置第一 驱动电机4能够带动驱动块5以及伸缩杆6从大棚框架1 两侧向中间运动 同时第二驱动电机11同步运行 伸缩杆6之间固定的安装杆8能够带动固 定在其上的遮光布10移动 起到遮光作用 使 该装置调节方便 有效的提高该装置的使用效 果 伸缩杆6 能够进行伸缩 并配合滚轮12的使用 能够使该装置使用效果更好 使遮光布 10运动更 方便顺畅 有效的提高该装置的使用效果增强该装置的实用性 0026 作为本实用新型一种优选技术方案 伸缩杆6包括外套管601 弹簧602 第二外套 管6 03 第二弹簧6 04和内杆6 05 0027 作为本 实用新型一种优选技术方案 外套管60 1的内部设置有弹簧602 弹簧602的 一侧设置有第二外套管6 03 0028 作为本实用新型一种优选技术方案 第二外套管603的内部设置有第二弹簧604 第二弹簧6 04的一侧设置有内杆6 05 0029 作为本实用新型一种优选技 术方案 伸缩杆6的顶部活动连接有滚轮12 0030 作为本实用新型一种优选技 术方案 遮光布10的一端固定在安装杆8上 0031 作为本实用新型一种优选技 术方案 每 个固定 框2内部 螺纹杆3的数量有两个 0032 本实用新型的工作原理如下 通过设置第一驱动电机4能够带动驱动块5 以及伸 缩杆6从大棚框架1两侧向中间运动 同时第二 驱动电机11同步运行 伸缩杆6 之间固定的安 装杆8能够带动固定在其上的遮光布10移动 起到遮光作用 使该装置调节方便 有效的提 高该装置的使用效果 伸缩杆6能够进行伸缩 并配合滚轮12的使用 能够使该装置使用效 说 明 书 2 3 页 4 CN 214338951 U 果更好 使遮光布10 运动更方便顺畅 有效的提高该装置的使用效果增强该装置的实用 性 0033 尽管已经示出和描述了本实用新型的实施例 对于本领域的普通技术人员而言 可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进 行多种变化 修 改 替换和变型 本实用新型的范围由所附权利要求及其 等同物限定 说 明 书 3 3 页 5 CN 214338951 U 图1 说 明 书 附 图 1 5 页 6 CN 214338951 U 图2 说 明 书 附 图 2 5 页 7 CN 214338951 U 图3 说 明 书 附 图 3 5 页 8 CN 214338951 U 图4 说 明 书 附 图 4 5 页 9 CN 214338951 U 图5 说 明 书 附 图 5 5 页 10 CN 214338951 U
