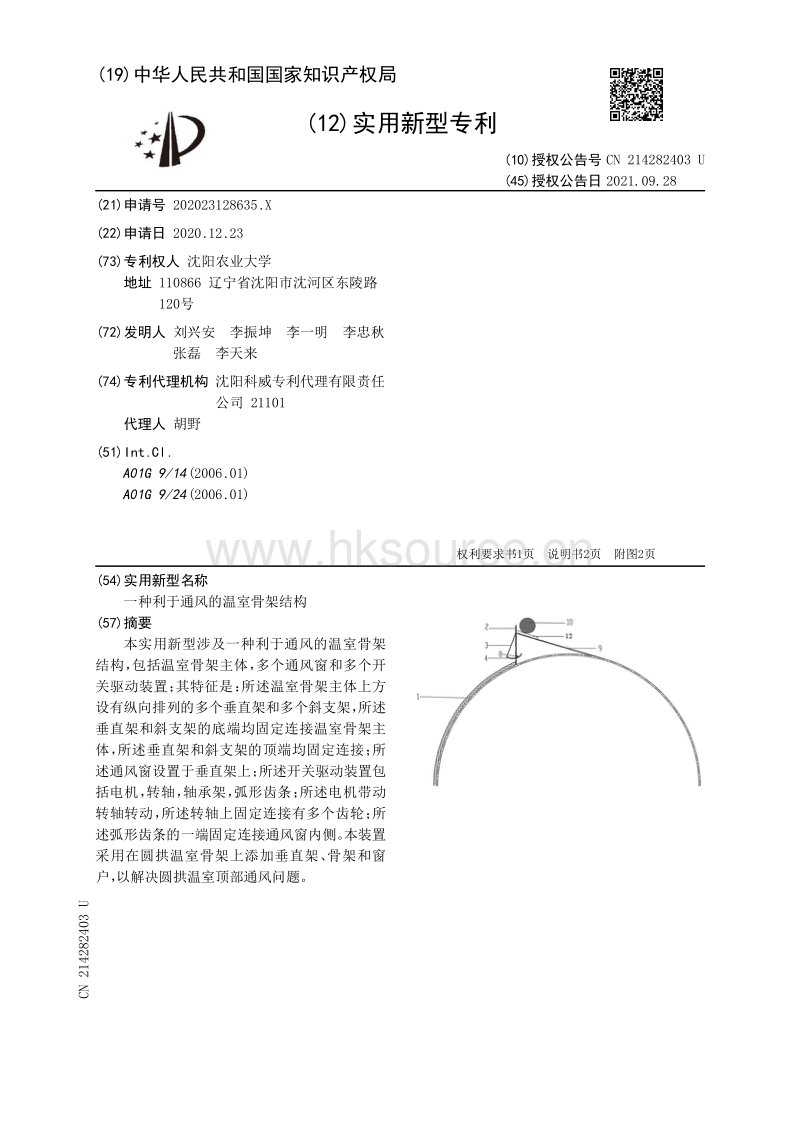

19 中华 人民共和国 国家知识产权局 12 实用新型专利 10 授权公告 号 45 授权公告日 21 申请 号 202023128635 X 22 申请日 2020 12 23 73 专利权人 沈阳农业大 学 地址 110866 辽宁省沈阳市沈河区东陵路 120号 72 发明人 刘兴安 李振坤 李一明 李忠秋 张磊 李天来 74 专利代理 机构 沈阳 科威专利代理有限责任 公司 21 101 代理人 胡 野 51 Int Cl A01G 9 14 2006 01 A01G 9 24 2006 01 54 实用新型名称 一种利于通 风的温室骨架结构 57 摘要 本实用新型涉及一种利于通风的温室骨架 结构 包括温室骨架主体 多个通风窗和多个开 关驱动装置 其特征是 所述温室骨架主体上方 设有纵向排列的多个垂直架和多个斜支架 所述 垂直架和斜支架的底端均固定连接温室骨架主 体 所述垂直架和斜支架的顶端均固定连接 所 述通风窗设置于垂直架上 所述开关驱动装置包 括电机 转轴 轴承架 弧形齿条 所述电机带动 转轴转动 所述转轴上固定连接有多个齿轮 所 述弧形齿条的一端固定连接通风窗内侧 本装置 采用在圆拱温室骨架上添加垂直架 骨架和窗 户 以解决圆拱温室顶部通 风问题 权利要求书1页 说明书2页 附图2页 CN 214282403 U 2021 09 28 CN 214282403 U 1 一种利于通风的温室骨架结构 包括温室骨架主体 多个通风窗和多个开关驱动装 置 其特征是 所述温室骨架主体上方设有纵向排列的多个垂 直架和多个斜支架 所述垂 直 架和斜支架的底端均固定连接温室骨架主体 所述垂直架和斜支架的顶端均固定连接 所 述通风窗设置于垂 直架上 所述开关驱动装置包括电机 转轴 轴承架 弧形齿 条 所述电机 带动转轴转动 所述轴承架固定于垂 直架上 所述转轴穿装于轴承架 所述转轴上固定连接 有 多个齿轮 所述弧形齿条的一端固定连接通 风窗内侧 2 根据权利要求1所述的一种利于通风的温室骨架结构 其特征是 所述斜支架上设有 保温被支撑 板 所述保温被支撑 板用于支承保温被 权 利 要 求 书 1 1 页 2 CN 214282403 U 一种利于通风的温室骨架结构 技术领域 0001 本实用新型属于设施农业 技 术领域 具体涉及一种利于通 风的温室骨架结构 背景技术 0002 圆拱温室的应用已经越来越普遍 现有的通风方式 大多数只在温室地脚设置通 风口 但其通风效果不是很理想 影响温室内的通风 现有顶部通风方式设置通常设置在保 温被下放路径上 受保温被制约 控制不方便 发明内容 0003 为了弥补上述现有技术的不足 本实用新型提出一种利于通风的温室骨架结构 采用在圆拱温室骨架上 添加垂直架 骨架和窗户 以解决圆拱温室顶部通 风问题 0004 本实用新型的目的是通过以下技术方案实现的 一种利于通风的温室骨架结构 包括 温室骨架主体 多个通风窗和多个开关驱动装置 其技术要点是 所述 温室骨架主体上 方设有纵向排列的多个垂直架和多个斜支架 所述垂直架和斜支架的底端均固定连接温室 骨架主体 所述垂 直架和斜支架的顶端均固定连接 所述通风窗设置于垂直架上 所述开关 驱动装置包括电机 转轴 轴承架 弧形齿 条 所述电机带动转轴转动 所述轴承架固定于垂 直架上 所述转轴穿装于轴承架 所述转轴上固定连接有多个齿轮 所述转轴上固定连接有 多个齿轮 所述弧形齿条的一端固定连接通 风窗内侧 0005 进一 步的 所述 斜支 架上设有保温被支撑 板 所述保温被支撑 板用于支承保温被 0006 本实用新型对于现有技 术具有如下优点与效果 0007 1 本发明为圆拱温室增 加通 风效果 有利于温室内的降温和除湿 0008 2 本发明的有利于保温被下 方 0009 3 本发明通 风窗不受其 他温室 设施约束 能更好的调节温室内作物 环境 附图说明 0010 图1为圆拱温室通 风的截面图 图 0011 图2为圆拱温室通 风的结构示 意图 0012 图3为圆拱温室通 风细节放大图 0013 图1 图2中各结构的名称为 骨架1 垂直架2 通风窗3 弧形齿条4 齿轮5 转轴6 轴承架7 电机8 斜支 架 9 保温被10 开关驱动装置1 1 保温被支撑 板12 具体实施方式 0014 见图1 图3 本实施例的具体结构为 一种利于通风的温室骨架结构 包括温室骨 架主体1 多个通风窗3和多个开关驱动装置11 所述 温室骨架1主体上方设有纵向排列的多 个垂直架2和多个斜支架9 所述垂 直架2和斜支架9的底端均固定连接温室骨架主体1 所述 垂 直架2和斜支架9的顶端均固定连接 所述通风窗3 设置于垂 直架2上 所述斜支架9上设有 说 明 书 1 2 页 3 CN 214282403 U 保温被支撑 板12 0015 所述开关驱动装置包括电机8 转轴6 轴承架7 弧形齿条4 所述电机8带动转轴6 转动 所述轴承架7固定于垂直架2上 转轴6穿装于轴承架7 所述转轴6上固定连接有多个 齿轮5 所述弧形齿条4的一端固定连接通 风窗3内侧 0016 所述保温被支撑 板12用于支承保温被10 0017 所述 通 风窗3高度为1 2米 宽为0 8米 0018 所述 通 风窗3设置在相邻两个立柱 2之间 0019 所述 通 风窗3最大旋转角度为6 0 0020 本实用新型的使用方法及原理 0021 首先将圆拱温室骨架1与垂直架2连接 垂直架 与通风窗3连接 通风窗 与齿条4 连接 齿条4与齿轮5啮合 齿轮 固定在转轴6上 转轴 与电机8相连 转轴6通过轴承架7与 垂 直架2相连 垂直架 上部与斜支架9相连 斜支架 另一端与温室骨架1相连 斜支架9支撑 保温被10 说 明 书 2 2 页 4 CN 214282403 U 图1 图2 说 明 书 附 图 1 2 页 5 CN 214282403 U 图3 说 明 书 附 图 2 2 页 6 CN 214282403 U
