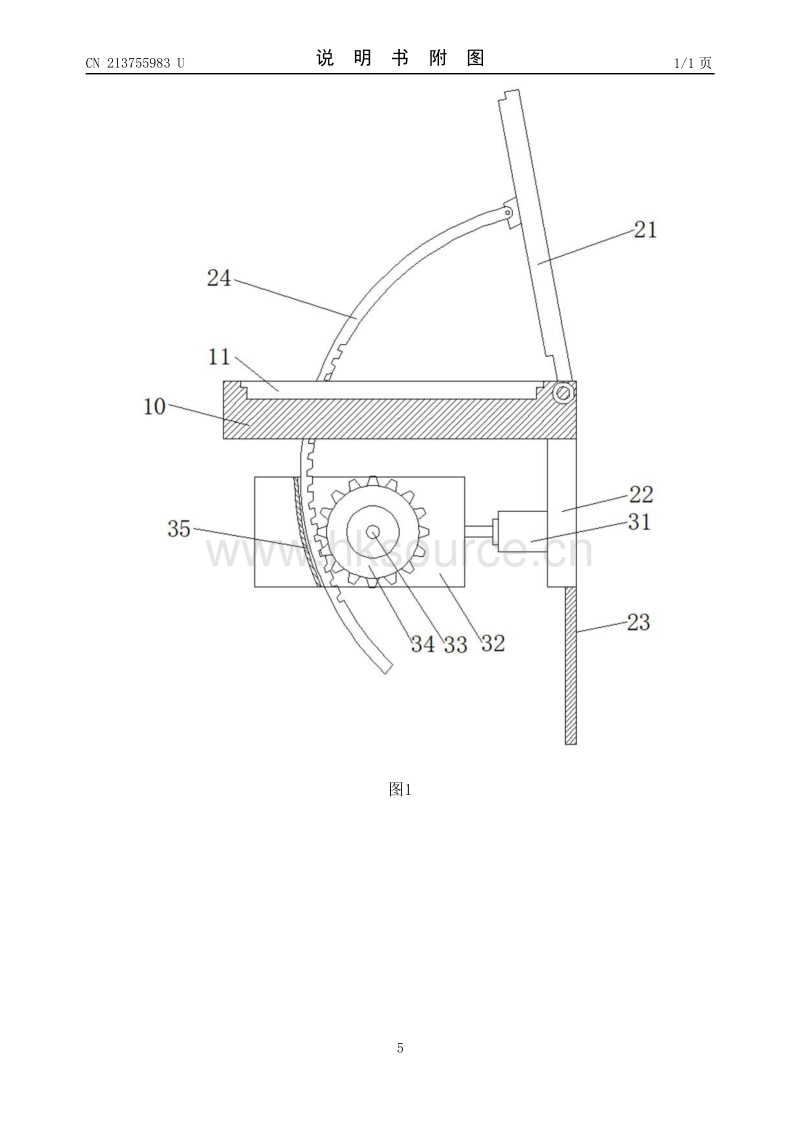

19 中华 人民共和国 国家知识产权局 12 实用新型专利 10 授权公告 号 45 授权公告日 21 申请 号 202022413706 4 22 申请日 2020 10 26 73 专利权人 青州市金鑫温室材 料有限公司 地址 261000 山 东省潍 坊市青州市开发区 玲珑山北路9 999号 72 发明人 解 荣吉 74 专利代理 机构 青岛科通知桥知识产权代理 事务所 普通 合 伙 37273 代理人 雷丽 51 Int Cl A01G 9 24 2006 01 E05F 15 619 2015 01 54 实用新型名称 一种温室大棚的天窗结构 57 摘要 本实用新型提出一种温室大棚的天窗结构 其包括底座 挡板 连接板 限位板 液压缸 机 座 电机和驱动杆 通过电机驱动齿轮转动 在齿 轮和齿槽的啮合下实现对驱动杆的在圆周方向 相的转动 进而由驱动杆 实现对挡板的转动以实 现对天窗的开启或关闭 并通过齿轮的转动位置 实现角度调节 由液压缸实现对机座的横向位置 调节以使得齿轮与齿槽相保持啮合 保证传动稳 定性 设置在机座上的导向筋可保证驱动杆的移 动稳定性 防止其发生运动偏移 保证天窗在开 启或关闭的移动稳定性 权利要求书1页 说明书2页 附图1页 CN 213755983 U 2021 07 23 CN 213755983 U 1 一种温室大棚的天窗结构 其特征在于 其包括底座 挡板 连接板 限位板 液压缸 机座 电机和驱动杆 所述底座上设置天窗 所述挡板与所述底座转动连接 所述挡板用于打开或关闭所述 天窗 所述底座的下端设置所述连接板 所述液压缸固定设置在所述连接板上 所述液压缸 的输出端与所述机座固定相连 所述电机固定设置在所述机座上 所述电机的输出端设置 齿轮 所述驱动杆上设置齿槽 所述齿轮与所述齿槽相啮合 所述驱动杆的端部转动连接于 所述挡板上 所述机座上设置导向筋 所述导向筋设置在所述驱动杆的外侧 所述驱动杆呈弧形设 置 所述驱动杆与所述 导向筋相贴合 由所述液压缸驱动所述机座沿水平方向移动以使得所述齿轮与所述齿槽相啮合或分 离 所述 限位板固定设置在所述连接板的下方 所述 限位板沿竖直方向设置 当所述挡板 关闭所述天窗时 所述连接 板的端部 抵 接 于所述限位板上 2 如权利要求1所述的温室大棚的天窗结构 其特征在于 所述导向筋呈弧形 所述导 向筋所对应的半径 尺寸与所述驱动杆 所对应的半径 尺寸相同 3 如权利要求1所述的温室大棚的天窗结构 其特征在于 所述天窗的上端设置台阶端 面 所述挡板上设置与所述台阶端面相配合的台阶槽 权 利 要 求 书 1 1 页 2 CN 213755983 U 一种温室大棚的天窗结构 技术领域 0001 本实用新型 涉及温室大棚技 术领域 尤其涉及一种温室大棚的天窗结构 背景技术 0002 在温室的顶部设置开窗最主要的作用就是方便温室的自然通风 因为热空气是上 升的 大棚的热空气会聚集在顶部三角处 当大棚需要通风时可以通过指令将顶部的天窗 开启 大棚内外的空气由于温差形成对流 顶部的热空气排出 室外的冷空气下沉的室内 从而达到降温排湿的作用 现有大棚的天窗结构通常是手动开启或通过液压缸 气缸等驱 动组件实现对天窗的开启或关闭 但该驱动方式无法有效调整其开启角度且对天窗的驱动 稳定性较低 在天窗开启或关闭过程中易发生晃动 实用新型内容 0003 有鉴于此 本实用新型所要解决的技术问题是 如何提供一种可有效实现对天窗 开启角度的调整并保证天窗在开启或关闭的移动稳定性 0004 为实现上述目的 本实用新型提供一种温室大棚的天窗结构 包括底座 挡板 连 接 板 限位板 液压缸 机座 电机和驱动杆 0005 所述底座上设置天窗 所述挡板与所述底座转动连接 所述挡板用于打开或关闭 所述天窗 0006 所述底座的下端设置所述连接板 所述液压缸固定设置在所述连接板上 所述液 压缸 的输出端与所述机座固定相连 所述电机固定设置在所述机座上 所述电机的输出端 设置齿轮 所述 驱动杆上设置齿槽 所述齿轮与所述齿槽相啮合 所述驱动杆的端部转动连 接 于所述挡板上 0007 所述机座上设置导向筋 所述导向筋设置在所述驱动杆的外侧 所述驱动杆呈弧 形设置 所述驱动杆与所述 导向筋相贴合 0008 由所述液压缸驱动所述机座沿水平方向移动以使得所述齿轮与所述齿槽相啮合 或分离 0009 所述限位板固定设置在所述连接板 的下方 所述限位板沿竖直方向设置 当所述 挡板关闭所述天窗时 所述连接 板的端部 抵 接 于所述限位板上 0010 进一步地 所述导向筋呈弧形 所述导向筋所对应的半径尺寸与所述驱动杆所对 应的半径 尺寸相同 0011 进一步地 所述天窗的上端设置台阶端面 所述挡板上设置与所述台阶端面相配 合的台阶槽 0012 与相关技术相比 本 实用新型提出的一种温室大棚的天 窗结构 其有益效果在于 通过电机驱动齿轮转动 在齿轮和齿槽的啮合下实现对驱动杆的在圆周方向相的转动 进 而由驱动杆实现对挡板的转动以实现对天窗的开启或关闭 并通过齿轮的转动位置实现角 度调节 由液压缸实现对机座的横向位置调节以使得齿轮与齿槽相保持啮合 保证传动稳 说 明 书 1 2 页 3 CN 213755983 U 定性 设置在机座上的导向筋可保证驱动杆的移动稳定性 防止其 发生运动 偏移 保证天窗 在开启或关闭的移动稳定性 附图说明 0013 图1为本实用新型实施例中温室大棚的天窗结构的结构示 意图 具体实施方式 0014 下面结合附图和具体实施方式对本实用新型做进一 步详细说明 0015 请参见图1所示 本 实用新型提供本实用新型提供一种温室大棚的天窗结构 包括 底座10 挡板21 连接 板2 2 限位板 3 液压缸 1 机座32 电机 33和驱动杆24 0016 底座10上设置天窗11 挡板21与底座10转动连接 挡板21用于打开或关闭天窗11 天窗1 1的上端设置台阶端面 挡板21上设置与台阶端面相配合的台阶槽 0017 底座10的下端设置连接板22 液压缸31固定设置在连接板22上 液压缸31的输出 端与机座32固定相连 电机33固定设置在机座32上 电机33的输出端设置齿轮34 驱动杆24 上设置齿槽 齿轮34与齿槽相啮合 驱动杆2 4的端部转动连接于挡板21上 通过电机33驱动 齿轮34转动 在齿轮34和齿槽的啮合下实现对驱动杆24的在圆周方向相的转动 进而由驱 动杆2 4实现对挡板21的转动以实现对天窗11的开启或关闭 并通过齿轮34的转动位置实现 角度调节 0018 机座32上设置导向筋35 导向筋35设置在驱动杆24的外侧 驱动杆24呈弧形设置 导向筋3 5呈弧形 导向筋3 5所对应的半径 尺寸与驱动杆24所对应的半径 尺寸相同 0019 驱动杆24与导向筋35相贴合 设置在 机座32 上的导向筋35可保证驱动杆24的移动 稳定性 防止其发生 运动偏移 保证天窗1 1在开启或关闭的移动稳定性 0020 由液压缸3 1驱动机座32沿水平方向移动以使得齿轮34与 齿槽相啮合或分离 液压 缸31 实现对机座32的横向位置调节以使得齿轮34与齿槽相保持啮合 保证传动稳定性 0021 限位板23固定设置在连接板22的下方 限位板23沿竖直方向设置 当挡板21关 闭 天窗1 1时 连接 板2 2的端部 抵 接 于限位板23上 0022 最后应说明的是 以上实施例 仅用以说明本实用新型的技术方案 而非对其限制 尽管参照前述实施例对本实用新型进行了详细的说明 本领域的普通技术人员应当理解 其依然可以对前述各实施例所记 载的技术方案进 行修改 或者对其中部分技术特征进 行等 同替换 而这些修改或者替换 并不使相 应技术方案的本质脱离本实用新型各实施例技术 方案的精神 和范围 说 明 书 2 2 页 4 CN 213755983 U 图1 说 明 书 附 图 1 1 页 5 CN 213755983 U
