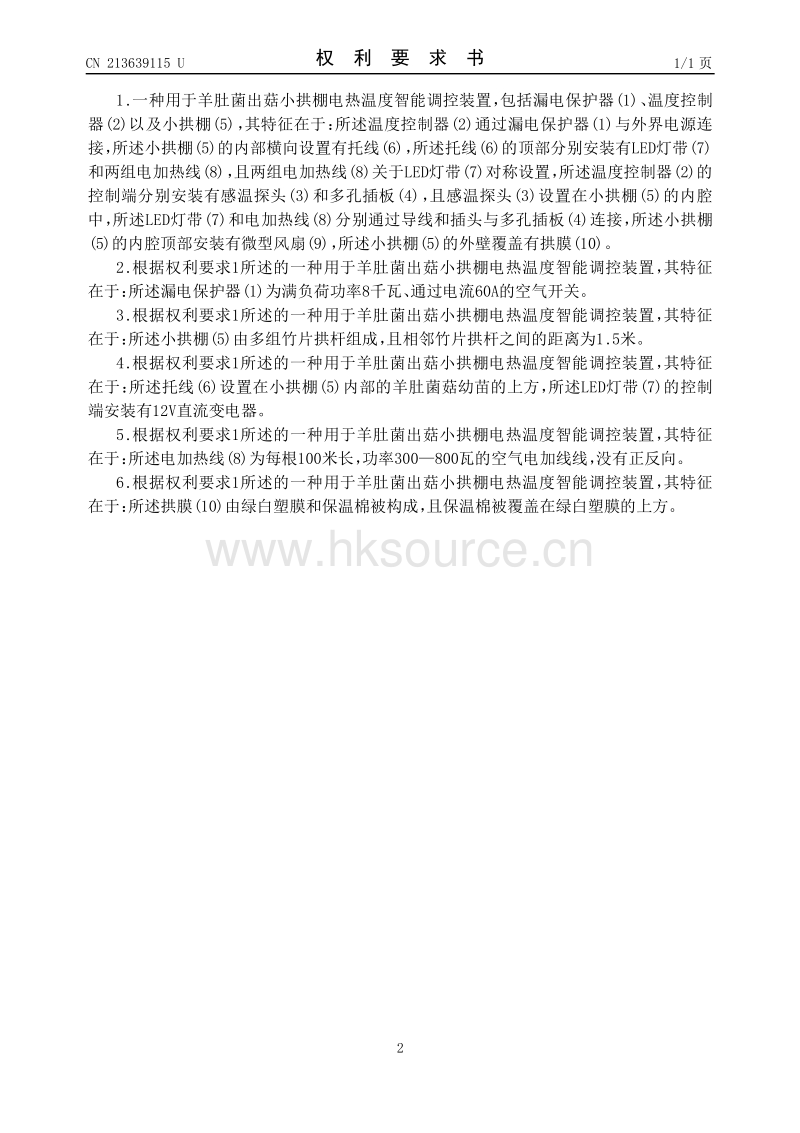

19 中华 人民共和国 国家知识产权局 12 实用新型专利 10 授权公告 号 45 授权公告日 21 申请 号 202022627993 9 22 申请日 2020 11 12 73 专利权人 杨凌花 花阳光菌业有限公司 地址 712100 陕西省杨凌示范区大寨街道 办 现代农业企业孵化园内 72 发明人 欧阳家林 74 专利代理 机构 北京国坤专利代理事务所 普通 合 伙 1 1491 代理人 赵红霞 51 Int Cl A01G 18 69 2018 01 54 实用新型名称 一种用 于羊肚菌出菇小拱棚电热温度智能 调控 装置 57 摘要 本实用新型公开了食用菌农业大棚种植技 术领域的一种用于羊肚菌出菇小拱棚电热温度 智能调控装置 包括漏电保护器 温度控制器以 及小拱棚 其特征在于 温度控制器通过漏电保 护器与外界电源 连接 小拱棚的内部横向设置有 托线 本实用新型种植者只需一键操作 傻瓜式 管理 自动控温至羊肚菌生长的最佳温度 再也 不用担心 频繁寒流降温 造成羊肚菌幼菇大量 死亡 扭转羊肚菌产业大部分人不赚钱 只有少 部分人靠运气赚钱的尴尬局面 可 以在露地 林 下 猕猴桃架下 大量小拱棚种植 因克服了怕寒 流降温的不利因素 使羊肚菌种植的发展空间巨 大 成本 显著降低 从而 使羊肚 菌种植效益大增 权利要求书1页 说明书3页 附图2页 CN 213639115 U 2021 07 09 CN 213639115 U 1 一种用于羊肚菌出菇小拱棚电热温度智能调控装置 包括漏电保护器 1 温度控制 器 2 以及小拱棚 5 其特征在于 所述温度控制器 2 通过漏电保护器 1 与外界电源连 接 所述小拱棚 5 的内部横向设置有托线 6 所述托线 6 的顶部分别安装有LED灯带 7 和两组电加热线 8 且两组电加热线 8 关于LED灯带 7 对称设置 所述 温度控制器 2 的 控制端分别安装有感温探头 3 和多孔插板 4 且感温探头 3 设置在小拱棚 5 的内腔 中 所述LED灯带 7 和电加热线 8 分别通过导线和 插头与多孔插板 4 连接 所述小拱棚 5 的内腔顶部安装有微型风扇 9 所述小拱棚 5 的外壁覆盖有拱膜 10 2 根据权利要求1所述的一种用于羊肚菌出菇小拱棚电热温度智能调控装置 其特征 在于 所述漏电保护器 1 为满负荷功率8千瓦 通过电流6 0A的空气开关 3 根据权利要求1所述的一种用于羊肚菌出菇小拱棚电热温度智能调控装置 其特征 在于 所述小拱棚 5 由多组竹片拱 杆组成 且相邻竹片拱 杆之间的距离为1 5米 4 根据权利要求1所述的一种用于羊肚菌出菇小拱棚电热温度智能调控装置 其特征 在于 所述托线 6 设置在小拱棚 5 内部的羊肚菌菇幼苗的上方 所述LED灯带 7 的控制 端安装有12 V直 流变电器 5 根据权利要求1所述的一种用于羊肚菌出菇小拱棚电热温度智能调控装置 其特征 在于 所述电加热线 8 为每根10 0米长 功率3 00 80 0瓦的空气电加线 线 没有正反向 6 根据权利要求1所述的一种用于羊肚菌出菇小拱棚电热温度智能调控装置 其特征 在于 所述拱膜 10 由绿白塑膜和保温棉被构成 且保温棉被覆盖在绿白塑膜的上 方 权 利 要 求 书 1 1 页 2 CN 213639115 U 一种用于羊肚菌出菇小拱棚电热温度智能调控装 置 技术领域 0001 本实用新型涉及食用菌农 业大棚种植技术领域 具体为一种用于羊肚菌出菇小拱 棚电热温度智能调控 装置 背景技术 0002 羊肚菌是一种低温型名贵食用菌 主要出口西欧及 世界各国 经济价值及高 主要 以露地 或林下 小拱棚 钢管中棚 冷棚 和日光暖棚为栽培出菇方式 冬季11 12月播 种 春季2 4月出菇 当羊肚菌菌丝经两个月发菌 营养积累 成熟后 当外界春暖花开最低 温度在5 以上时 即开始大水 漫灌 或喷水 催菇 并用竹片搭建宽1 2米 高60厘米的小 拱 棚 上盖白色塑料膜 四周压实 起保温保湿的作用 供羊肚菌原基和幼菇 正常生长 羊肚菌 出菇期间最适宜温度为 10 20 当温度低于8 时停止生长 低于6 24小时 有30 幼菇 因受冷害 死亡 当温度低于4 有60 幼菇死亡 当低于2 时 幼菇会全军覆没 绝产 现 行羊肚菌栽培出菇技术 无论采用露地小拱棚 或钢 管中棚 或日光温室大棚 在天气晴朗 的时候 因太阳光的照射 小拱棚 或中棚 和日光 暖棚 棚内温度 都能达到10 20 羊肚 菌原基和幼菇均能正常生长发育 该技术的缺陷是 当雨雪天 寒流来临时 棚内没有阳光 照射升温时 很快棚内的温度 随外界的温度降低 而降到10 以下 甚至到 以下 使棚 内大量幼菇死亡 甚至绝产 这就是 目前羊肚菌现有栽培条件下 60 的种植户亏损 20 保本 20 的种植户靠运气赚钱的尴尬现状 而羊肚菌从催菇到采收 需一个月时间 而这 一个月中 将会遇到大约一次大的降温 10 以上 和二到三次小的寒流降温 6 8 而 就是这些频繁的寒流降温 使棚内大量羊肚菌幼菇死亡 成为大部分种植户亏损的主要原 因 而少数躲过 这些寒流降温的种植户 成为真正赚钱的姣姣者 传统技术因中棚和日光 暖棚 因棚两头 棚两边两行 地 温低 保温性差 致使 出菇少 产量低 导致整棚产量平均不 高 基于此 本实用新型设计了一种用于羊肚菌出菇小 拱棚电热温度智能调控装置 以解决 上述问题 实用新型内容 0003 本实用新型的目的在于提供一种用于羊肚菌出菇小拱棚电热温度智能调控装置 以解决上述背景技 术中提出的问题 0004 为实现上述目的 本实用新型提供如下技术方案 一种用于羊肚菌出菇小拱棚电 热温度智能调控装置 包括漏电保护器 温度控制器以及小拱棚 其特征在于 所述温度控 制器通过漏电保护器与外界电源连接 所述小拱棚的内部横向设置有托线 所述托线的顶 部分别安装有LED灯带和 两组电加热线 且两组电加热线关于LED灯带对称设置 所述温度 控制 器的控制端分别安装有感温探头和多孔插板 且感温探头设置在小拱棚的内腔中 所 述LED灯带和电加热线分别通过导线和插头与多孔插板连接 所述小拱棚的内腔顶部安装 有微型风扇 所述小拱棚的外壁覆盖有拱膜 0005 优选的 所述漏电保护器为满负荷功率8千瓦 通过电流6 0A的空气开关 说 明 书 1 3 页 3 CN 213639115 U 0006 优选的 所述小拱棚由多组竹片拱 杆组成 且相邻竹片拱 杆之间的距离为1 5米 0007 优选的 所述托线 设置在小拱棚内部的羊肚菌菇幼苗的上方 所述LED灯带的控制 端安装有12 V直 流变电器 0008 优选的 所述电加热线为每根100米长 功率300 800瓦的空气电加线线 没有正 反向 0009 优选 的 所述拱膜由绿 白塑膜和 保温棉被构成 且保温棉被覆盖在绿白塑膜的上 方 0010 与现有技术相比 本 实用新型的有益效果是 本实用新型种植者只需一键操作 傻 瓜式管理 自动控温至羊肚菌生长的最佳温度 再也不用担心 频繁寒流降温 造成羊肚菌 幼菇大量死亡 扭转羊肚菌产业大部 分人不赚钱 只有少部分人靠运气赚钱的尴尬局面 可 以在露地 林下 猕猴桃架下 大量小 拱棚种植 因克服了怕寒流降温的不利因素 使羊肚菌 种植的发展空间巨大 成本 显著降低 从而 使羊肚菌种植效益大增 0011 当然 实施本实用新型的任一产品 并不 一定需要同时达 到以上 所述的所有优点 附图说明 0012 为了更清楚地说明本实用新型实施例的技术方案 下面将对 实施例描述所需要使 用的附图作简单地介绍 显而易见地 下面描述中的附图仅仅是本实用新型的一些实施例 对于本领域普通技术人员来讲 在不付出创造性劳动的前提下 还可以根据这些附图获得 其 他的附图 0013 图1为本实用新型 结构示 意图 0014 图2为本实用新型正视剖视图 0015 附图中 各 标号所代 表的部件列表如下 0016 1 漏电保护器 2 温度控制器 3 感温探头 4 多孔插板 5 小拱棚 6 托线 7 LED 灯带 8 电加热线 9 微型风扇 10 拱膜 具体实施方式 0017 下面将结合本实用新型实施例中的附图 对本实用新型实施例中的技术方案进行 清楚 完整地描述 显然 所描述的实施例仅仅是本实用新型一部分实施例 而不是全部的 实施例 基于本实用新型中的实施例 本领域普通技术人员 在没有作出创造性劳动前提下 所获得的所有其它实施例 都属于 本实用新型保护的范围 0018 请参阅图1 2 本实用新型提供一种技术方案 一种用于 羊肚菌出菇小拱棚电热温 度智能调控装置 包括漏电保护器1 温度控制器2以及小 拱棚5 温度控制器2 通过漏电保护 器1与外界电源连接 小拱棚5的内部横向设置有托线6 托线 的顶部分别安装有LED灯带7 和两组电加热线8 且两组电加热线 关于LED灯带7对称设置 温度控制器2的控制端分别安 装有感温探头3和多孔插板4 且感温探头3设置在 小 拱棚5的内腔中 LED灯带7和电加热线8 分别通过导线和插头与多孔插板4连接 小拱棚5的内腔顶部安装有微型风扇9 小拱棚5的 外壁覆盖有拱膜10 0019 漏电保护器1 也叫 空气 开关 带开关闸刀 设计功率为满负荷8千瓦 遇超负荷和 漏电有自动跳闸功能 通过电流6 0A 由电流输入端 二相或三相 输入端组成 说 明 书 2 3 页 4 CN 213639115 U 0020 温度控制器2 由可调节的温度控制器 感温探头3和输出端多孔插板4组成 温度 控制器2为两相电 输入端红线与空开火线连接 黑线与零线连接 经温度控制器2后 输出 端火 零线与多孔插板连接 与温度控制器2连接的感温探头3 固定在小拱棚5内距棚头两 米的地方 土内插一直径2 厘米 高25厘米的木桩 感温探头3固定在距土面15厘米的小木桩 上 用胶带与小木桩绑牢固定 0021 电加热线8 设计为每根100米长 功率300 800瓦的空气电加线 没有正反向 端 头与普通铜线焊接 接头密封 电加热线8的两端接入功 率插头 将插头插入温度控制器2输 出端的多孔插板4内 电加温线8在小拱棚5内 距地面20厘米的托线6上 托线 固定在小拱 棚5竹片上 电加热线8在 小 拱棚1 内 一线双股对折布局 电加热线8两头固定在直径2 厘米 长45厘米 打入土中20厘米 将线两头固定在小木桩地面以上20厘米处 利于小拱棚5中间 电加热线8拉直 拉平 0022 小拱棚5 由竹片拱杆 托线6 拱膜10 外加保温棉被 或草帘 组成 一般标准拱棚 畦面宽1 2米 长度50米 每1 5米插一竹片拱杆 竹片拱杆长度2米 两端各插入土中10厘 米 插入点在畦床两边 两畦床中间为管理人行道 将电加热线8的托线6两端 固定在小拱 棚5拱杆两端距 地面20厘米外 拉直固定 小 拱棚5上盖 绿白塑膜 四周压实 在寒流降温时 小拱棚5 外需加盖保温棉被或草帘保温 0023 LED灯带7纵向架设在小拱棚5内的托线6上 两头固定在小木桩上 输入端与12伏 直流变电器连接 变电器插头插入控温器的多孔插板4上 LED灯带7主要作用是降温保温期 间 给小拱棚5羊肚菌幼 菇补充光照 0024 微型直流风扇9在小拱棚5内 安装在棚顶拱杆上 每2米一个 输入端与LED灯带7 直流变电器输出端连接 在电加热线8 工作期间 微型电风扇9 由调节小 拱棚5内温度差异 维持小拱棚5内温度均匀一 致 0025 在 本说 明书的描述中 参考术语 一个 实施例 示例 具体示例 等的描述意指 结合该实施例或示例描述的具体特征 结构 材料或者特点包含于本实用新型 的至少一个 实施例或示例中 在本说明书中 对上述术语的示意性表述不一定指的是相同的实施例或 示例 而且 描述的具体特征 结构 材料或者特点可以在任何的一个或多个实施例或示例 中以合 适的方式结合 0026 以上公开的本实用新型优选实施例只是用于帮助阐述本实用新型 优选实施例并 没有详尽 叙述所有的细节 也不限制该实用新型仅为所述的具体实施方式 显然 根据本说 明书的内容 可作很多的修改和变化 本 说明书选取并具体描述这些实施例 是为了更好地 解释本实用新型的原理和实际应用 从而使 所属技术领域技术人员能很好地理解和利用本 实用新型 本实用新型仅受权利要求书及其全部范围和等效物的限制 说 明 书 3 3 页 5 CN 213639115 U 图1 说 明 书 附 图 1 2 页 6 CN 213639115 U 图2 说 明 书 附 图 2 2 页 7 CN 213639115 U
