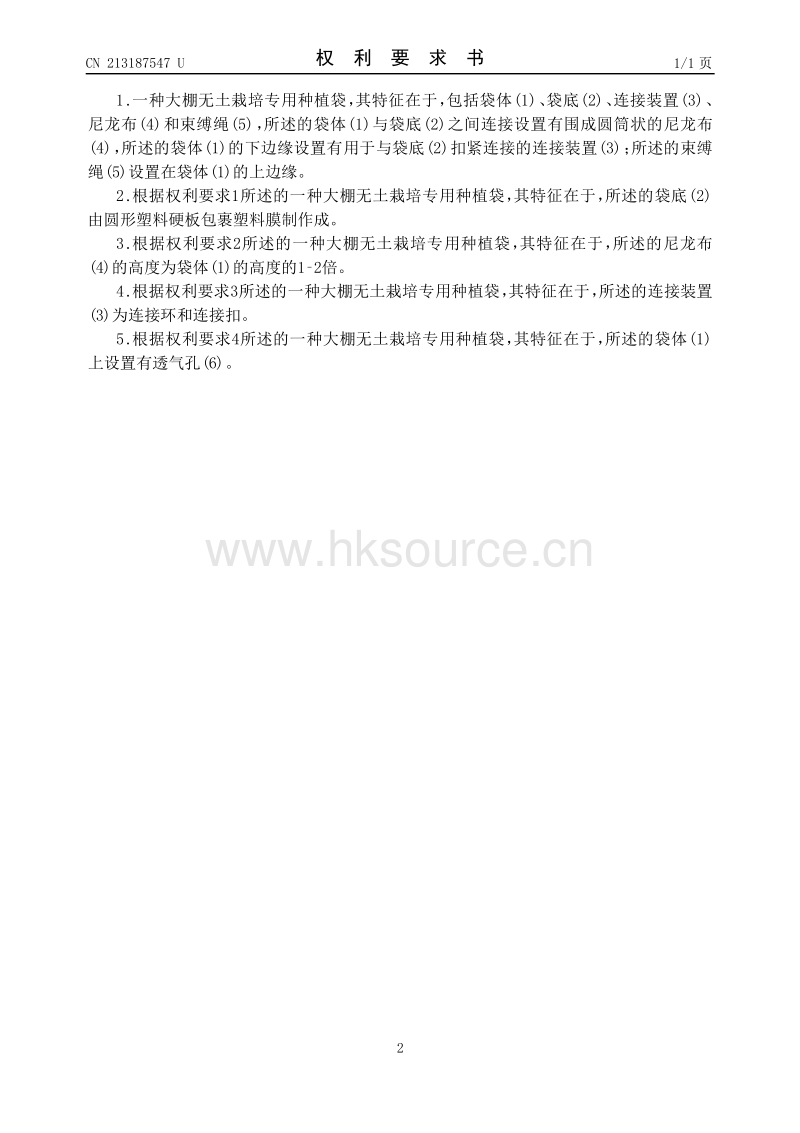

19 中华 人民共和国 国家知识产权局 12 实用新型专利 10 授权公告 号 45 授权公告日 21 申请 号 202022054997 2 22 申请日 2020 09 18 73 专利权人 广西晟庄来农业科技有限公司 地址 530000 广西壮 族自治区南宁市青秀 区青山路10号澳洲丽园二期A段30单 元10层3 0 0410号 72 发明人 韦志现 彭毅 罗娇燕 74 专利代理 机构 广州市华学知识产权代理有 限公司 4 4245 代理人 卢波 51 Int Cl A01G 31 02 2006 01 A01G 24 25 2018 01 54 实用新型名称 一种大棚无土栽培专用种植袋 57 摘要 本实用新型公开了一种大棚无土栽培专用 种植袋 包括袋体 袋底 连接装置 尼龙布和束 缚绳 所述的袋体与袋底之间连接设置有围成圆 筒状的尼龙布 所述的袋体的下边缘设置有用于 与袋底扣紧连接的连接装置 所述的束缚绳设置 在袋体的上边缘 本实用新型的目的是设计一种 便于对椰糠进行消毒的种植袋 通过这种种植袋 能够把袋内的椰糠铺平 由于尼龙布的透气性很 好 方便后续对椰糠进行高温消毒 喷洒消毒药 液或烟熏消毒 权利要求书1页 说明书2页 附图2页 CN 213187547 U 2021 05 14 CN 213187547 U 1 一种大棚无土栽培专用种植袋 其特征在于 包括袋体 1 袋底 2 连接装置 3 尼龙布 4 和束缚绳 5 所述的袋体 1 与袋底 2 之间连接设置有围成圆筒状的尼龙布 4 所述的袋体 1 的下边缘设置有用于与袋底 2 扣紧连接的连接装置 3 所述的束缚 绳 5 设置在袋 体 1 的上边 缘 2 根据权利要求1所述的一种大棚无土栽培专用种植袋 其特征在于 所述的袋底 2 由圆形塑料硬板包裹塑料膜制作成 3 根据权利要求2所述的一种大棚无土栽培专用种植袋 其特征在于 所述的尼龙布 4 的高度为袋 体 1 的高度的1 2倍 4 根据权利要求3所述的一种大棚无土栽培专用种植袋 其特征在于 所述的连接装置 3 为连接环和连接扣 5 根据权利要求4所述的一种大棚无土栽培专用种植袋 其特征在于 所述的袋体 1 上设置有透气孔 6 权 利 要 求 书 1 1 页 2 CN 213187547 U 一种 大棚无 土栽培专用种植袋 技术领域 0001 本实用新型属于无土栽培技 术领域 尤其涉及一种大棚无土栽培专用种植袋 背景技术 0002 无土栽培 是指以水 草炭或森林腐叶土 蛭石等介质作植株根系的基质固定植 株 植物根系能直接接触营养液的栽培方法 具有节水 省肥 高产 清洁卫生无污染 省工 省力 易于管理 避免连作障碍 不受地区限制 充分利用空间等优点 采用椰糠作为无土 栽 培的介质已成为一个热门的种植方式 一般的种植方式是在种植袋填充椰糠 然后在椰糠 上种植农作 物 种植收割完成后需要对椰糠进行消毒 通常消毒分为三种 一是关闭温室大 棚的通风系统和降温系统在晴天 高温时进 行高温消毒一段时间 二是喷洒配置好的消毒 药 液 三是烟熏消毒 但是目前使用的种植袋是材料塑料膜制作 其袋体上只在下部预留有几 个小孔 透气性很差 在 对椰糠消毒时会存在椰糠消毒不全面不完全的情况 同时也会延 长 消毒时间 特别是处于种植袋下部的椰糠 所以需要设计一种 方便对椰糠消毒处理的种植 袋 实用新型内容 0003 本实用新型针对上述现有技 术的不足 发明了一种大棚无土栽培专用种植袋 0004 为了实现上述目的 本实用新型采用如下的技 术方案 0005 一种大棚无土栽培专用种植袋 包括袋体 袋底 连接装置 尼龙布和束 缚绳 所述 的袋体与袋底之间连接 设置有围成圆筒状的尼龙布 所述的袋体的下边缘设置有用于与袋 底扣紧连接的连接装置 所述的束缚绳设置在袋 体的上边 缘 0006 本实用新型的目的是设计一种便于对椰糠进行消毒的种植袋 通过这种种植袋能 够把袋内的椰糠铺平 由于尼龙布的透气性很好 方便后续对椰糠进 行高温消毒 喷洒消毒 药 液或烟熏消毒 0007 进一步 所述的袋底由圆形塑料硬板包裹塑料膜制作成 能够为种植袋提供一个 固定形状的底 避免在使用过程中袋 体褶皱或倾 斜 0008 进一步 所述的尼龙布的高度为袋体的高度的1 2倍 具体的高度倍数为1 5倍 这 样放倒种植袋平铺椰 糠时椰 糠的厚度不会太厚 方便消毒操作 0009 进一步 所述的连接装置为连接环和连接扣 连接环设置在袋体的下边缘 连接扣 设置在连接环上 连接装置可以把袋体和袋底连成一个整体 保证了种植过程中种植袋的 整体形状的稳定 0010 进一步 所述的袋体上设置有透气孔 方便农作物的根系呼吸 避免椰糠内部严重 缺氧影响根系的生长 0011 本实用新型的优点在于 本实用新型设计 的种植袋具有两个使用状态 其中一个 为种植过程的状态 另一个为消毒过程的状态 第一种状态与一般种植袋的形状无差别 第 二种状态是把连接装置解除把尼龙布拉出 相当于增加了种植袋的高度 并平 放种植袋 这 说 明 书 1 2 页 3 CN 213187547 U 样可以把椰糠平铺敞开方便消毒 尼龙布具有很好的透气性 柔软性和防腐蚀性满足了种 植袋功能改造的使用要求 附图说明 0012 图1是本实用新型一种大棚无土栽培专用种植袋的消毒状态时的结构示 意图 0013 图2是本实用新型一种大棚无土栽培专用种植袋的种植状态时的结构示 意图 具体实施方式 0014 以下 结合附图对本实用新型进行详细说明 0015 在 本实用新型的描述中 需要 说明的是 上 下 等指 示的方位或位置关系为基 于附图所示的方位或位置关系 或者是该实用新型产品使用时惯常摆放的方位或位置关 系 仅是为了便于描述本实用新型和简化描述 而不是指示或暗示所指的装置或元件必须 具有特定的方位 以特定的方位构造和操作 因此不能理解 为对本实用新型的限制 0016 如图1 2所示 一种大棚无土栽培专用种植袋 包括袋体 1 袋底2 连接装置3 尼龙 布 4 束缚绳 5和透气孔6 袋体1上环形设置有用于方便根系呼吸的透气孔6在袋体1与袋底2 之间连接 设置有围成圆筒状的尼龙布4 尼龙布 相当于增高了种植袋的高度 尼龙布 的高 度为袋体1的高度的1 5倍 在未对椰糠消毒时尼龙布 4是收纳到袋体1内的 所述的袋体 的 下边缘设置有用于与袋底2扣紧连接的连接装置3 在种植袋处于种植状态 时需要把袋体1 和 袋底2连接成一个整体 若不然椰糠会从袋体1和 袋底2之间的间隙憋出 所述的束缚绳5 设置在袋体1的上边缘 在进行对椰糠消毒时需要把种植袋放倒 这时需要用束缚带5扎紧 袋口避免椰 糠跑 出 0017 所述的袋底2由圆形塑料硬板包裹塑料膜制作成 圆形塑料硬板可以为种植袋提 供特定形状的底 可以有效的避免种植袋的变形 所述的连接装置3 为连接环和连接扣 连 接环固定 设置在袋体1的下边缘 在连接环上均匀铰链的设置有 连接扣 使用时连接扣直接 扣在袋底 2的圆形塑料硬板上 在圆形塑料硬板上设置有方便扣紧的扣座 0018 使用原理 当需要对种植袋内的椰糠进行消毒时 首先解除连接装置3 的扣紧状 态 然后竖直提起袋体1拉出尼龙布 为使用时尼龙布收纳在袋体内 拉出后相当于增加了 种植袋的高度 再然后通过束缚绳5扎紧袋口 最后放倒种植袋使椰糠平铺 当消毒完成时 只需要倒立种植袋使椰糠全部集中在袋体1 内 然后把尼龙布收纳进袋体1内扣紧连接装 置 3 最后翻转种植袋解 开束缚绳 5即可 0019 尽管上文对本实用新型的具体实施方案进行了详细的描述和说明 但应该指明的 是 我们 可以对上述实施方案进行各种改变和 修改 但这些都不脱离本实用新型 的精神和 所附的权利要求所记载的范围 说 明 书 2 2 页 4 CN 213187547 U 图1 说 明 书 附 图 1 2 页 5 CN 213187547 U 图2 说 明 书 附 图 2 2 页 6 CN 213187547 U
