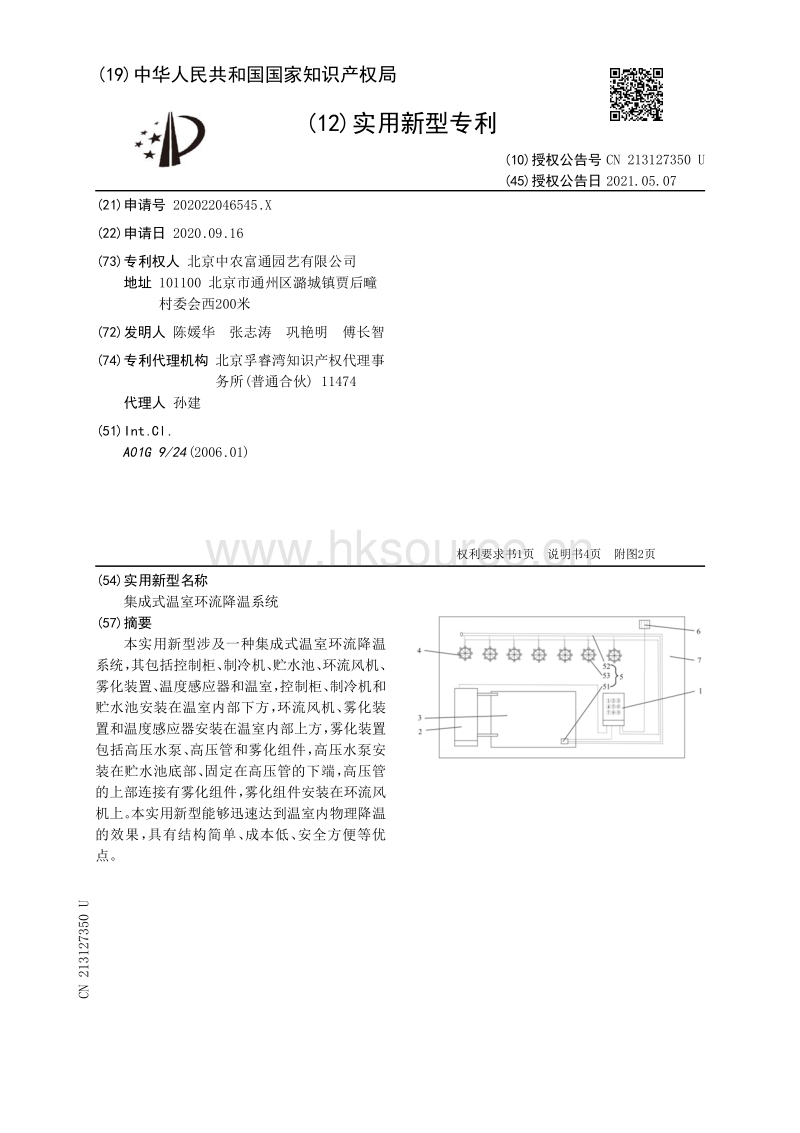

19 中华 人民共和国 国家知识产权局 12 实用新型专利 10 授权公告 号 45 授权公告日 21 申请 号 202022046545 X 22 申请日 2020 09 16 73 专利权人 北京中农富 通园艺有限公司 地址 101100 北京市通州区潞城镇贾后疃 村委 会西20 0米 72 发明人 陈媛 华 张志涛 巩艳明 傅长智 74 专利代理 机构 北京孚睿湾知识产权代理事 务所 普通 合 伙 1 1474 代理人 孙建 51 Int Cl A01G 9 24 2006 01 54 实用新型名称 集成式温室环流降温系统 57 摘要 本实用新型涉及一种集成式温室环流降温 系统 其包括控制柜 制冷机 贮水池 环流风机 雾化装置 温度感应器和温室 控制柜 制冷机和 贮水池安装在温室内部下方 环流风机 雾化装 置和温度感应器安装在温室内部上方 雾化装置 包括高压水泵 高压管和雾化组件 高压水泵安 装在贮水池底部 固定在高压管的下端 高压管 的上部连接有雾化组件 雾化组件安装在环流风 机上 本实用新型能够迅速达到温室内物理降温 的效果 具有结构简单 成本低 安全方便等优 点 权利要求书1页 说明书4页 附图2页 CN 213127350 U 2021 05 07 CN 213127350 U 1 一种集成式温室环流降温系统 其特征在于 其包括控制柜 制冷机 贮水池 环流风 机 雾化装置和温度感应器 所述控制柜 制冷机和贮水池安装在温室的内部下方 所述环 流 风机 雾化装置和温度感应 器安装在所述温室的内部上 方 所述雾化装置包括高压水泵 高压管和雾化组件 所述高压水泵安装在所述贮水池底 部且固定在所述高压管 的下端 所述高压管 的上部连接有所述雾化组件 所述雾化组件安 装在所述环流风机上 所述雾化组件包括水管支管 喷雾管接头 环形喷雾管和雾化喷头 所述水管支管的上端连接在所述高压管的上部 所述环形喷雾管安装在所述环流风机的出 风口一侧 并通过所述喷雾管接头连接在所述水管支管 的下端 所述雾化喷头固定安装在 所述环形喷雾管 上 2 根据权利要求1所述的集成式温室环流降温系统 其特征在于 所述控制 柜设有制冷 机电线 水泵电线 环流风机电线和温度感应电线 所述控制柜通过所述制冷机电线与所述 制冷机连接 通过所述水泵电线与所述高压水泵连接 且通过所述环流风机电线与所述环 流 风机连接 通过 所述温度感应电线与所述温度感应 器连接 3 根据权利要求1所述的集成式温室环流降温系统 其特征在于 所述环流风机设有进 风口 出风口和安装支座 并通过 所述 安装支座固定安装在所述温室的桁架上 4 根据权利要求1或者3所述的集成式温室环流降温系统 其特征在于 所述环流风机 和所述雾化组件均设有 多个且一 一对应设置 相邻两个所述环流 风机的安装距离为10米 5 根据权利要求1所述的集成式温室环流降温系统 其特征在于 所述制冷机与所述贮 水池中间设有 进水 管和回水 管 6 根据权利要求1所述的集成式温室环流降温系统 其特征在于 所述雾化喷头设有多 个 且均匀分布在所述环形喷雾管 上 7 根据权利要求1所述的集成式温室环流降温系统 其特征在于 所述高压管的上部末 端设有堵头 权 利 要 求 书 1 1 页 2 CN 213127350 U 集成式温室环流降温系统 技术领域 0001 本实用新型属于室内降温设施技术领域 具体涉及一种集成式温室环流降温系 统 背景技术 0002 温室作为一种特殊的环境 为农作物的生长提供生育期并提高产量 但温度过高 同样不 适 合农作物的生长 蒸发降温也 就成为了现代温室调温的主 要手段之一 0003 目前 湿帘风机降温系统已经普遍应用到温室环境调控系统 它可以增加智能温 室内空气的流通速度 提高空气湿度的均匀度 也有利于智能温室内温度 相 对湿度及CO2 的均衡分布 在大型连体温室中已取得较好的效果 但由于温室的密闭性及夏季炎热高温 等原因 温室内不会迅速地达到理想的降温温度和效果 反而是过快 的升温和过高的温度 会损害植物 抑制生长发育 对温室内农作物的品质和产量产生不利影响 因此 在湿帘风 机降温系统的基础上设计一种集成 式温室环流降温系统 对于改善温室的夏季环境是十分 简便而必要的 实用新型内容 0004 针对以上情况 本实用新型提供了一种集成式温室环流降温系统 将温室环流系 统和自控化雾化设备合二为一 雾化后的细小水珠被环流风机产生的风吹散而迅速蒸发 不仅结构设计合理 还可使其达到有效物理降温的效果 大大节约了人力 水资源和电力的 使用成本 0005 本 实用新型采用的技术方案是 一种集成式温室环流降温系统 其包括控制柜 制 冷机 贮水池 环流风机 雾化装置 温度感应器和温室 所述控制柜 制冷机和贮水池安装 在所述温室内部下方 所述环 流风机 雾化装置和温度感应器安装在所述温室内部上方 所 述雾化装置包括高压水泵 高压管和雾化组件 所述高压水泵安装在所述贮水池底部且固 定在所述高压管 的下端 所述高压管 的上部连接有所述雾化组件 所述雾化组件安装在所 述环流风机上 所述雾化组件包括水管支管 喷雾管接头 环形喷雾管和雾化喷头 所述水 管支管的上端连接在所述高压管的上部 所述环形喷雾管安装在所述环流风机的出风口一 侧 并通过所述喷雾管接头连接在所述水管支管 的下端 所述雾化喷头固定安装在所述环 形喷雾管 上 0006 可优选的是 所述控制柜设有制冷机电线 水泵电线 环流风机电线和温度感应电 线 所述控制柜通过所述制冷机电线与所述制冷机连接 通过所述水泵电线与所述高压水 泵连接 且通过所述环流风机电线与所述环流风机连接 通过所述温度感应电线与所述温 度感应 器连接 0007 可优选的是 所述环流风机设有进风口 出风口和安装支座 并通过所述安装支座 固定安装在所述温室的桁架上 0008 可优选 的是 所述环流风机和所述雾化组件均设有多个且一一对应设置 相邻两 说 明 书 1 4 页 3 CN 213127350 U 个所述环流 风机的安装距离为10米 0009 可优选的是 所述制冷机与所述贮水池中间设有 进水 管和回水 管 0010 可优选的是 所述雾化喷头设有 多个 且均匀分布在所述环形喷雾管 上 0011 可优选的是 所述高压管的上部末端设有堵头 0012 本实用新型的特点和有益效果是 0013 1 本实用新型提供的集成式温室环流降温系统 当室内的温度到达设定值上限之 后 温度感应器会给控制柜传输信号 环流降温系统自动开启 雾化后的细小水珠被环流风 机产生的风吹散 在空气中快速蒸发 吸收周围空气的热量 可迅速地降低周围环境的温 度 0014 2 本 实用新型提供的集成式温室环流降温系统 具有结构合理 实用又安全 真正 达到运行自动化 高度集成 运行成本较低等优点 有效地辅助湿帘风机降温系统进行降 温 使得效率达 到最大化 0015 3 本实用新型提供的集成式温室环流降温系统 其雾化装置既可以达到降温的效 果 也增加了温室内的湿度 同时不会在地面产生水珠而引发危险 也不会导致温室植物含 水 过 大造成植物死 亡的现象 0016 4 本实用新型提供的集成式温室环流降温系统 将其安装在观光型温室内 游客 可以感受到出现烟雾弥 漫的效果 回归大自然的感觉 附图说明 0017 图1是本实用新型的整体结构示 意图 0018 图2是本实用新型的环流电机的平面布置示 意图 0019 图3是本实用新型的雾化组件和环流 风机结构示 意图 以及 0020 图4是本实用新型的雾化组件和环流 风机纵剖图 0021 图中 0022 1 控制柜 11 制冷机电线 12 水泵电线 13 环流风机电线 14 温度感应电线 2 制冷机 3 贮水池 231 进水管 232 回水管 4 环流风机 41 进风口 42 出风口 43 安装 支座 5 雾化装置 51 高压水泵 52 高压管 521 堵头 53 雾化组件 531 水管支管 532 喷雾管接 头 5 33 环形喷雾管 5 34 雾化喷头 6 温度感应 器 7 温室 具体实施方式 0023 为详尽本实用新型之技术内容 结构特征 所达成目的及功效 以下将结合说明书 附图进行详细说明 0024 本实用新型提供的集成式温室环流降温系统 如图1和图2所示 其包括控制柜1 制冷机2 贮水池3 环流风机4 雾化装置5 温度 感应器6和温室7 控制柜1 制冷机2和贮水 池3安装在温室7内部下方 环 流风机4 雾化装置5和温度感应器6安装在温室7内部上方 雾 化装置5包括高压水泵51 高压管52和雾化组件53 高压水泵51安装在贮水池3底部 并且固 定在高压管52的下端 高压管52的上部连接有雾化组件53 雾化组件53安装在环流电机4 上 0025 控制柜1设有制冷机电线11 水泵电线 2 环流风机电线13和温度感应电线14 控 说 明 书 2 4 页 4 CN 213127350 U 制柜1通过制冷机电线11与制冷机2连接 且通过水泵电线12与高压水泵51连接 且通过环 流 风机电线13与环流 风机4连接 且通过温度感应电线14与温度感应 器6连接 0026 制冷机2与贮水池3中间设有进水管231和回水管232 环流风机4和雾化组件53均 设有多个且一一对应 相 邻两个环流风机4的安装距离为 10米 半径 高压管52上部末端设有 堵头 521 0027 如图3和图4所示 环流风机 设有进风口41 出风口42和安装支座43 并通过安装 支座43固定安装在温室7的桁架上 雾化组件53包括水管支管531 喷雾管接头532 环形喷 雾管533和雾化喷头534 水管支管531的上端连接在高压管52的上部 环形喷雾管533安装 在环 流风机4上出风口42 一侧 并通过喷雾管接头532连接在水管支管531的下端 雾化喷头 534固定安装在环形喷雾管533上 而且 雾化喷头534设有12个 且均匀分布在环形喷雾管 533上 0028 本实用新型的具体操作步骤如下 0029 如图1所示 本实用新型的集成式温室环流降温系统 在使用过程中具体包括以下 步骤 0030 1 由于温室7内的上空温度较高 将温度传感器6设置在温室7内较高的位置 通 过温度感应电线14将温度传感器6的数据返回控制柜1 0031 2 通过控制柜1的逻辑控制系统对温度进行分析预判断 当温度高于设定的温度 值后 系统通过制冷机电线11控制制冷机2自动开启 将贮水池3中的水通过进 水管231传输 到制冷机2中进行降温处理 再通过回水管232将低温的水流回贮水池3 当贮水池 中水的 温度降至设计值后 制冷机2中的传感器会通过制冷机电线11返回数据给控制柜1 系统则 会通过 水泵电线12和环流 风机电线13分别自动开启高压水泵51和环流 风机4设备 0032 3 雾化装置5通过高压管52连接贮水池4中自动开启的高压水泵51 水通过高压 管52传输到水管支管531 并通过三通的喷雾管接头532传输到环形喷雾管533内 环形喷雾 管533将水传送到雾化喷头534上 雾化喷头534将不间断地喷射出大量细微的雾化水滴 与 此同时在高压管52的上部末端需要堵头 521将高压管52封闭 防止水滴 流出 0033 4 当环流风机4开启后 温室7内空气通过进风口41进入到环流风机4内 而从出 风口42出来的热 空气同时与雾化喷头534喷射出的雾化水滴充分接触 相融 在 整个的过程 中进行降温 达 到温室7内快速降温的效果 0034 5 当控制柜1的控制系统通过分析和判断 经温度感应电线14传回的温度传感器 6的数据低于设定值 即温室7内的温度下降到设定值后 将整个系统自动关闭 完成运 转 0035 本实用新型提供的用于集成式温室环流降温系统 当室内的温度 到达设定值上限 之后 温度感应器会给控制柜传输信号 环流降温系统自动开启 雾化后的细小水珠被环流 风机产生的风吹散 在空气中快速蒸发 吸收周围空气的热量 可迅速地降低周围环境的温 度 具有设计简单 结构科学合理 实用又安全 真正达到运行自动化 高度集成 运行成本 较低等优点 有效地辅助湿帘 风机降温系统进行降温 使得效率达到最大化 其雾化装置既 可以达到降温的效果 也增加了温室内的湿度 同时不会在地面产生水珠而引发危险 也不 会导致温室植物含水过大造成植物死亡 的现象 将其安装在观光型温室内 游客可以感受 到出现烟雾弥 漫的效果 回归大自然的感觉 0036 以上所述的实施例仅是对本实用新型的优选实施方式进行描述 并非对本实用新 说 明 书 3 4 页 5 CN 213127350 U 型 的范围进行限定 在不脱离本实用新型设计精神的前提下 本领域普通技术人员对本实 用新型的技术方案做出的各种变形和改进 均应落入本实用新型权利要求书确定的保护范 围内 说 明 书 4 4 页 6 CN 213127350 U 图1 图2 说 明 书 附 图 1 2 页 7 CN 213127350 U 图3 图4 说 明 书 附 图 2 2 页 8 CN 213127350 U
