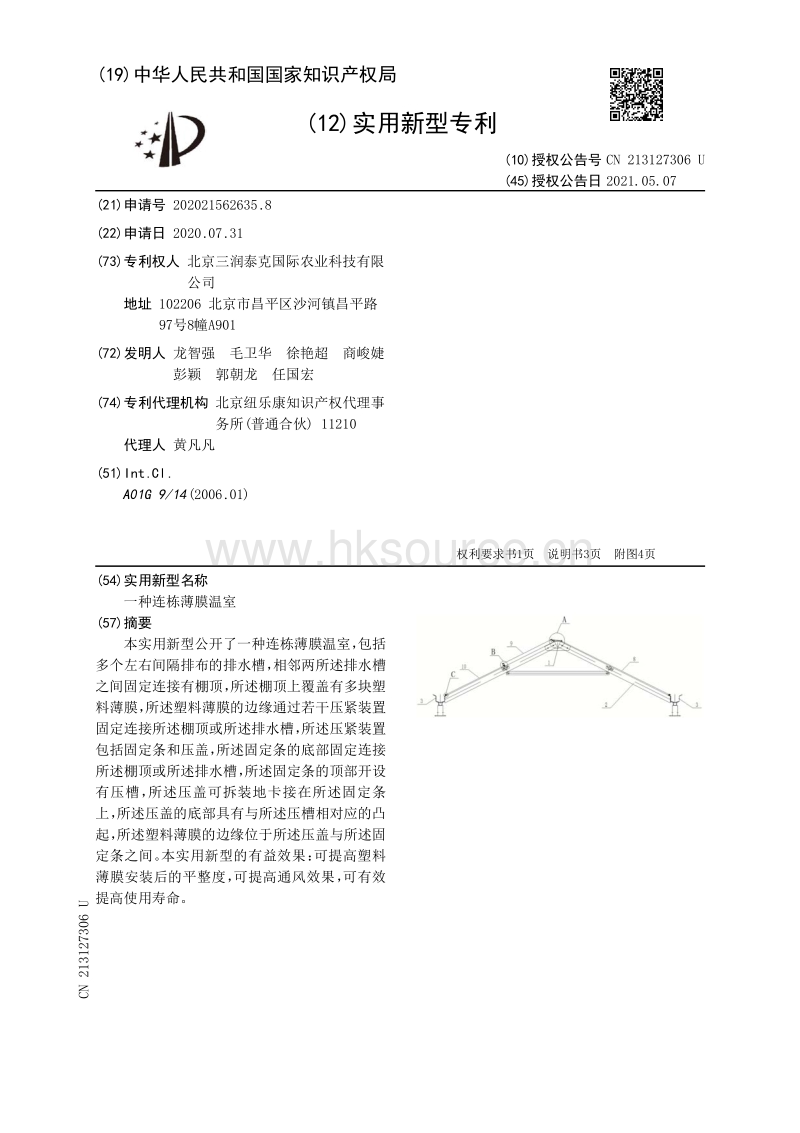

19 中华 人民共和国 国家知识产权局 12 实用新型专利 10 授权公告 号 45 授权公告日 21 申请 号 202021562635 8 22 申请日 2020 07 31 73 专利权人 北京三润泰克国际农业科技有限 公司 地址 102206 北京市昌平区沙河镇昌平路 97号8幢A 901 72 发明人 龙智强 毛卫 华 徐艳超 商峻婕 彭颖 郭朝龙 任国宏 74 专利代理 机构 北京纽乐康知识产权代理事 务所 普通 合 伙 1 1210 代理人 黄凡 凡 51 Int Cl A01G 9 14 2006 01 54 实用新型名称 一种连栋薄膜温室 57 摘要 本实用新型公开了一种连栋 薄膜温室 包括 多个左右间隔排布的排水槽 相邻两所述排水槽 之间固定连接有棚顶 所述棚顶上覆盖有多块塑 料薄膜 所述塑料薄膜的边缘通过若干压紧装置 固定连接 所述棚顶或所述排水槽 所述压紧装置 包括固定 条和压盖 所述固定条的底部固定连接 所述棚顶或所述排水槽 所述固定条的顶部开设 有压槽 所述压盖可拆装地卡接在所述固定条 上 所述压盖的底部具有与所述压槽相对应的凸 起 所述塑料薄膜的边缘位于所述压盖与所述固 定条之间 本实用新型的有益效果 可提高塑料 薄膜安装后的平整度 可提高通风效果 可有效 提高使用寿 命 权利要求书1页 说明书3页 附图4页 CN 213127306 U 2021 05 07 CN 213127306 U 1 一种连栋薄膜温室 包括多个左右间隔排布的排水槽 3 相邻两所述排水槽 3 之 间固定连接有棚顶 所述棚 顶上覆盖有多块 塑料薄膜 其特征在于 所述 塑料薄膜的边缘通 过若干压紧装置固定连接所述棚 顶或所述排水槽 3 所述压紧装置包括固定条 4 和压盖 5 所述固定条 4 的底部固定连接所述棚顶或所述排水槽 3 所述固定条 4 的顶部开 设有压槽 所述压盖 5 可拆装地卡接在所述固定条 4 上 所述压盖 5 的底部具有与所述 压 槽相对应的凸起 所述塑料薄膜的边 缘 位于所述压 盖 5 与所述固定条 4 之间 2 根据权利要求1所述的连栋薄膜温室 其特征在于 所述棚顶包括屋脊 1 所述屋脊 1 的左右两侧各固定连接多根椽子 2 的上端 所述椽子 2 的下端固定连接对应的所述 排水槽 3 3 根据权利要求2所述的连栋薄膜温室 其特征在于 所述棚顶还包括窗框 所述窗框 包括首尾连接的上边框 6 前边框 下边框 7 和后边框 所述上边框 6 铰接在所述屋脊 1 的左侧 4 根据权利要求3所述的连栋薄膜温室 其特征在于 所述塑料薄膜的数量共有三块 分别为第一塑料薄膜 8 窗膜 9 和第二 塑料薄膜 10 所述第一塑料薄膜 8 的下边缘固 定连接所述排水槽 3 所述第一塑料薄膜 8 的上边缘分别固定连接所述屋脊 1 的左右 两侧 所述窗膜 9 的边缘固定连接所述窗框 并且所述窗膜 9 的上边缘与所述第一塑料 薄膜 8 的上边缘搭接 所述第二塑料薄膜 10 的下边缘固定连接所述排水槽 3 所述第 二塑料薄膜 10 的上边 缘固定连接所述椽子 2 5 根据权利要求1所述的连栋薄膜温室 其特 征在于 所述塑料薄膜为F Clear膜 权 利 要 求 书 1 1 页 2 CN 213127306 U 一种连栋薄膜温室 技术领域 0001 本实用新型 涉及温室的技 术领域 具体来说 涉及一种连栋薄膜温室 背景技术 0002 现有的连栋薄膜温室具有以下缺 点 0003 1 屋脊一般采用圆拱大屋脊 塑料薄膜的边缘采用排水槽固定和端部固定 塑料 薄膜的中间采用压膜线固定薄膜 这种方式会导 致塑料薄膜安装后不平整 0004 2 开窗一般采用卷膜开窗系统 不仅密封不严而且开窗闭窗时间长 同时开窗一 般安装在靠 近排水槽的位置 导 致屋脊处的通 风效果较差 0005 3 塑料薄膜一般采用PEP膜 EP膜热胀冷缩非常大 PEP膜热胀松垮后 一旦碰到 下雨时很容 易产生兜 水 时间长 了 PEP膜容 易损坏 0006 针对相关技 术中的问题 目前尚未提出有效的解决方案 实用新型内容 0007 针对相关技术中的上述技术问题 本实用新型提出一种连栋薄膜温室 可提高塑 料薄膜安装后的平整度 0008 为实现上述 技 术目的 本实用新型的技 术方案是这样实现的 0009 一种连栋薄膜温室 包括多个左右间隔排布的排水槽 相邻两所述排水槽之间固 定连接有棚顶 所述棚顶上覆盖有多块塑料薄膜 所述塑料薄膜的边缘通过若干压紧装置 固定连接所述棚顶或所述排水槽 所述压紧装置包括固定条和压盖 所述固定条 的底部固 定连接所述棚顶或所述排水槽 所述固定条 的顶部开设有压槽 所述压盖可拆装地卡接在 所述固定条上 所述压盖的底部具有与所述压槽相对应的凸起 所述塑料薄膜的边缘位于 所述压 盖与所述固定条之间 0010 进一步地 所述棚顶包括屋脊 所述屋脊的左右两侧各固定连接多根椽子的上端 所述椽子的下端固定连接对应的所述 排水槽 0011 进一步地 所述棚顶还包括窗框 所述窗框包括首尾连接的上边框 前边框 下边 框和后边框 所述上边框铰接在所述屋脊的左侧 0012 进一步地 所述塑料薄膜的数量共有三块 分别为第一塑料薄膜 窗膜和第二塑料 薄膜 所述第一塑料薄膜的下边缘固定连接所述排水槽 所述第一塑料薄膜的上边缘分别 固定连接所述屋脊的左右两侧 所述窗膜的边缘固定连接所述窗框 并且所述窗膜的上边 缘与所述第一塑料薄膜的上边缘搭接 所述第二塑料薄膜的下边缘固定连接所述排水槽 所述第二塑料薄膜的上边 缘固定连接所述椽子 0013 进一 步 地 所述塑料薄膜为F Clear膜 0014 本 实用新型的有益效果 可提高塑料薄膜安装后的平整度 可提高通风效果 可有 效提高使用寿命 说 明 书 1 3 页 3 CN 213127306 U 附图说明 0015 为了更清楚地说明本实用新型实施例或现有技术中的技术方案 下面将对实施例 中所需要使用的附图作简单地介绍 显而易见地 下面描述中的附图仅仅是本实用新型 的 一些实施例 对于本领域普通技术人员来讲 在不付出创造性劳动的前提下 还 可以根据这 些附图获得其 他的附图 0016 图1是根据本实用新型实施例所述的连栋薄膜温室的示 意图 0017 图2是根据图1所示的A处放大图 0018 图3是根据图1所示的B处放大图 0019 图4是根据图1所示的C处放大图 0020 图中 0021 1 屋脊 2 椽子 3 排水槽 4 固定条 5 压盖 6 上边框 7 下边框 8 第一塑料薄 膜 9 窗膜 10 第二塑料薄膜 具体实施方式 0022 下面将结合本实用新型实施例中的附图 对本实用新型实施例中的技术方案进行 清楚 完整地描述 显然 所描述的实施例仅仅是本实用新型一部分实施例 而不是全部的 实施例 基于本实用新型中的实施例 本领域普通技术人员所获得的所有其他 实施例 都属 于 本实用新型保护的范围 0023 如图1 4所示 根据本 实用新型实施例所述的一种连栋薄膜温室 包括多个左右间 隔排布的排水槽3 相邻两所述排水槽3之间固定连接有棚顶 所述棚顶上覆盖有多块塑料 薄膜 所述 塑料薄膜的边缘通过若干压紧装置固定连接所述棚 顶或所述排水槽3 所述压紧 装置包括固定条4和 压盖5 所述固定条4的底部固定连接所述棚顶或所述排水槽3 所述固 定条4的顶部开设有压槽 所述压盖5可拆装地卡接在所述固定条4上 所述压盖5的底部具 有与所述压 槽相对应的凸起 所述塑料薄膜的边 缘 位于所述压 盖 5与所述固定条4之间 0024 在本实用新型的一个具体实施例中 所述棚顶包括屋脊1 所述屋脊 的左右两侧 各固定连接多根椽子2的上端 所述椽子 的下端固定连接对应的所述 排水槽 3 0025 在本实用新型的一个具体实施例中 所述棚顶还包括窗框 所述窗框包括首尾连 接的上边框 6 前边框 下边框7和后边框 所述上边框 6铰接在所述屋脊1的左侧 0026 在本实用新型的一个具体实施例中 所述塑料薄膜的数量共有三块 分别为第一 塑料薄膜8 窗膜9和第二塑料薄膜10 所述第一 塑料薄膜8的下边缘固定连接所述排水槽3 所述第一塑料薄膜8的上边缘分别固定连接所述屋脊1的左右两侧 所述窗膜9的边缘固定 连接所述窗框 并且所述窗膜9的上边缘与所述第一塑料薄膜8的上边缘搭接 所述第二塑 料薄膜10的下边缘固定连接所述排水槽3 所述第二塑料薄膜10的上边缘固定连接所述椽 子2 0027 在本实用新型的一个具体实施例中 所述塑料薄膜为F Clear膜 0028 为了方便理解本实用新型的上述技术方案 以下通过具体使用方式对本实用新型 的上述 技 术方案进行详细说明 0029 本 实用新型所述的连栋薄膜温室包括棚顶 塑料薄膜和排水槽3 棚顶的数量为多 个 相邻两个棚顶通过排水槽 3彼此 连接 说 明 书 2 3 页 4 CN 213127306 U 0030 棚顶包括屋脊1 椽子2和窗框等 屋脊 沿前后方向延伸 屋脊1的左右两侧各对称 设置多根椽子2 椽子 倾斜设置 椽子2的上端 连接屋脊1 椽子2的下端 连接排水槽3 屋脊1 采用文洛式小屋脊 棚顶的左右两侧均设有排水槽 3 有利于排水 0031 塑料薄膜共有三块 分别为第一塑料薄膜8 窗膜9和第二塑料薄膜10 第一塑料薄 膜8的下边缘通过一个压紧装置固定在排水槽3上 第一塑料薄膜8的上边缘固定在屋脊1 上 屋脊1的左右两侧各固定有一个压紧装置 这两个压紧装置均将第一塑料薄膜8的上边 缘固定 第二塑料薄膜10呈凹字形 第二塑料薄膜10的下边缘呈直线并通过一个压紧装置 固定在排水槽3上 第二塑料薄膜10的上边缘呈曲线 第二 塑料薄膜10的上边缘一方面固定 在屋脊1右侧的压紧装置上 另一方面通过压紧装置固定在椽子2上 这样设置可使第一塑 料薄膜8的上边缘与第二塑料薄膜10的上边缘形成搭接 第二塑料薄膜10的缺口大小与窗 框相对应 第一塑料薄膜8的前边缘与后边缘以及第二塑料薄膜10的前边缘与后边缘各通 过压紧装置固定在椽子2上 0032 塑料薄膜采用F Clear膜 即ETFE膜 Clear膜具有自洁净功能 寿命能够达到 20年以上 F Clear膜抗冰雹性能好 既保有普通膜的韧性 又比普通膜的强度高 0033 塑料薄膜分成多块 并且每块的边缘都采用压紧装置固定 这样塑料薄膜安装后 的平整度非常好 从外观看和玻璃一样 透光度和透明度和玻璃一样 0034 窗膜9的边缘通过压紧装置固定在窗框上 并且窗膜9的上边缘固定在屋脊1右侧 的压紧装置上 这样设置可使窗膜9得上边缘与第一 塑料薄膜8的上边缘形成搭接 窗膜9与 窗框共同构成天窗 窗框包括由首尾连接的上边框6 前边框 下边框7和 后边框组成的方框 结构 上边框6铰接屋脊 1左侧压紧装置的压盖5 窗框的底面具有密封胶条用于与缺口处的 压紧装置密封 接触 窗框安装在屋脊1处 通 风效果更好 0035 压紧装置包括固定条4和压盖5 固定条4 的底部固定连接屋脊1 椽子2 窗框或所 述排水槽3 固定条4的顶部开设有压槽 压盖5可拆装地卡接在固定条4上 压盖5的底部具 有与所述压槽相对应的凸起 使用时将塑料薄膜的边缘放置在压盖5与固定条4之间 然后 下压 压 盖 5 塑料薄膜被压 盖 5与固定条4夹紧 固定 0036 综上所述 借助于本 实用新型的上述技术方案 可提高塑料薄膜安装后的平整度 可提高通 风效果 可有效提高使用寿命 0037 以上仅为本实用新型的较佳实施例而已 并不用以限制本实用新型 凡在本实用 新型的精神和原则 之内 所作的任何修改 等同替换 改进等 均应包含在本实用新型 的保 护范围之内 说 明 书 3 3 页 5 CN 213127306 U 图1 说 明 书 附 图 1 4 页 6 CN 213127306 U 图2 说 明 书 附 图 2 4 页 7 CN 213127306 U 图3 说 明 书 附 图 3 4 页 8 CN 213127306 U 图4 说 明 书 附 图 4 4 页 9 CN 213127306 U
