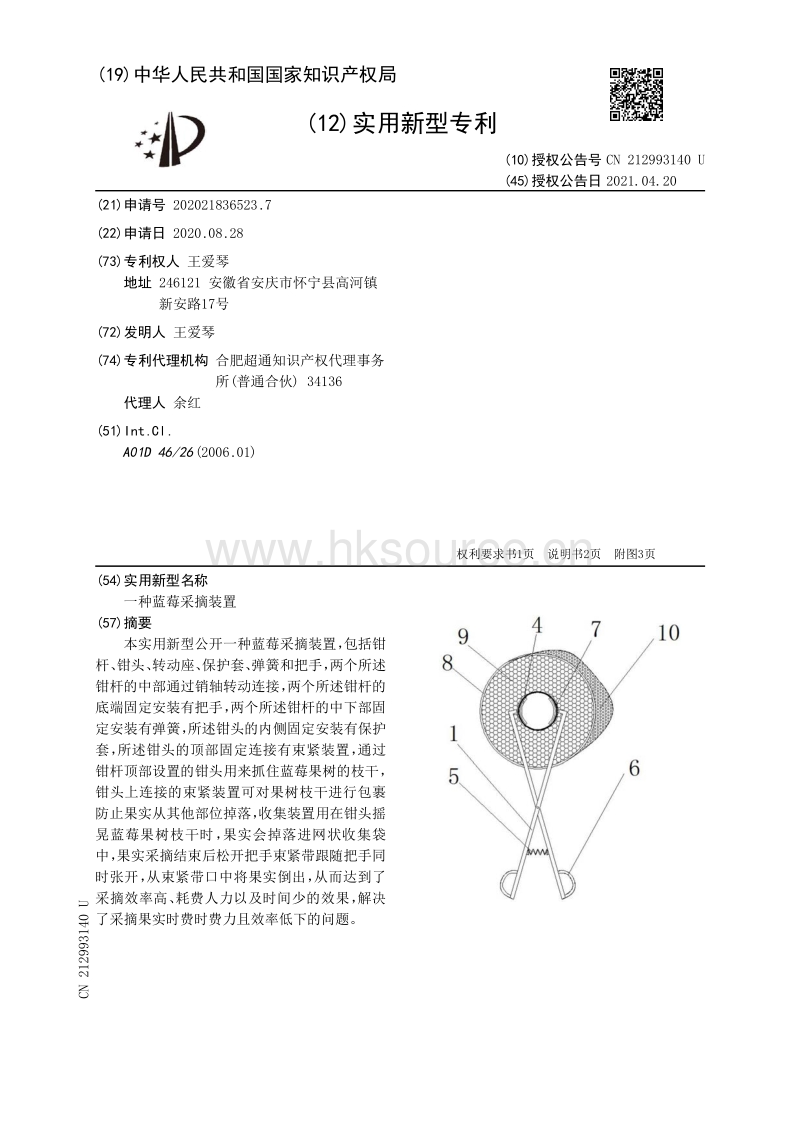

19 中华 人民共和国 国家知识产权局 12 实用新型专利 10 授权公告 号 45 授权公告日 21 申请 号 202021836523 7 22 申请日 2020 08 28 73 专利权人 王爱 琴 地址 246121 安徽省安庆市怀宁 县高河镇 新 安路17号 72 发明人 王爱 琴 74 专利代理 机构 合肥超通知识产权代理事务 所 普通 合 伙 3413 6 代理人 余红 51 Int Cl A01D 46 26 2006 01 54 实用新型名称 一种蓝 莓采摘装置 57 摘要 本实用新型公开一种蓝莓采摘装置 包括钳 杆 钳头 转动座 保护套 弹簧和把手 两个所述 钳 杆的中部通过销轴转动连接 两个所述钳 杆的 底端固定安装有把手 两个所述钳 杆的中下部固 定安装有弹簧 所述钳头的内侧固定安装有保护 套 所述钳头的顶部固定连接有束紧装置 通过 钳 杆顶部设置的钳头用来抓住蓝莓果树的枝干 钳头上连接的束紧装置可对果树枝干进行包裹 防止果实从其他部位掉落 收集装置用在钳头摇 晃蓝莓果树枝干时 果实会掉落进网状收集袋 中 果实采摘结束后松开把手束紧带跟随把手同 时张开 从束紧带口中将果实倒出 从而达到了 采摘效率高 耗费人力以及时间少的效果 解决 了采摘果实时费时费力且效率低下的问题 权利要求书1页 说明书2页 附图3页 CN 212993140 U 2021 04 20 CN 212993140 U 1 一种蓝莓采摘装置 包括钳杆 1 钳头 2 转动座 3 保护套 4 弹簧 5 和把手 6 其特征在于 两个所述钳杆 1 的中部通过销轴转动连接 两个所述钳杆 1 的底端固 定安装有把手 6 两个所述钳杆 1 的中下部固定安装有弹簧 5 所述钳头 2 的内侧固 定安装有保护套 4 所述钳头 2 的顶部固定连接有 束紧装置 2 根据权利要求1所述的一种蓝莓采摘装置 其特征在于 所述束紧装置由束紧带 7 和收束网 9 组成 所述束紧带 7 与钳头 2 顶部固定连接 所述束紧带 7 外侧连接有收 束网 9 所述收束网 9 的外侧底部连接收集装置 3 根据权利要求2所述的一种蓝莓采摘装置 其特征在于 所述收集装置包括收集支撑 架 8 和网状收集袋 10 所述收集支撑架 8 固定安装在收束网 9 外侧 所述网状收集袋 10 与收集支撑架 8 固定连接 4 根据权利 要求1所述的一种蓝莓采摘装置 其特征在于 所述钳头 2 通过转动座 3 固定安装在钳杆 1 的顶端 所述保护套 4 的材质为塑料橡胶 5 根据权利要求2所述的一种蓝莓采摘装置 其特征在于 两个所述钳头 2 和保护套 4 的形状均为圆弧状 所述束紧带 7 和收束网 9 的材质均为弹性材质 权 利 要 求 书 1 1 页 2 CN 212993140 U 一种蓝 莓采 摘装 置 技术领域 0001 本实用新型 涉及蓝 莓采摘装置领域 具体为 一种蓝 莓采摘装置 背景技术 0002 蓝莓 一种低灌木 含有丰富的花青素 具有防止脑神经老化 保护视力 强心 抗 癌 软化血 管 增强人机体免疫等功能 营养成分高 0003 蓝莓属一季成熟 采摘时节相对集中 在气候炎热的夏季 果实体积较小 蓝莓 的 采摘作业的季节性 强 成熟期短 劳动强度大 不及时采摘果 实就会掉落 造成经济损失 传 统的采摘方式多为一只手进行采摘 另一只手用来拿住收集袋 采摘到果实后将果实放入 收集袋中 采摘效率低 耗费人力以及时间 所以需要一钟蓝 莓采摘装置 实用新型内容 0004 本实用新型的目的在于提供一种蓝莓采摘装置 以解决上述背景技术中提出的采 摘果实费时费力且效率低下的问题 0005 为实现上述目的 本实用新型提供如下技术方案 一种蓝莓采摘装置 包括钳杆 钳头 转动座 保护套 弹簧和把手 两个所述钳杆的中部通过销轴转动连接 两个所述钳杆 的底端固定安装有把手 两个所述钳杆 的中下部固定安装有弹簧 所述钳头的内侧固定安 装有保护套 所述钳头的顶部固定连接有 束紧装置 0006 优选的 所述束紧装置由束紧带和收束网组成 所述束紧带与钳头顶部固定连接 所述束紧带外侧连接有收束网 所述收束网的外侧底部连接收集装置 0007 优选 的 所述收集装置包括收集支撑架和网状收集袋 所述收集支撑架固定安装 在收束网外侧 所述网状收集袋与收集支撑架固定连接 0008 优选 的 所述钳头通过转动座固定安装在钳杆的顶端 所述保护套的材质为塑料 橡胶 0009 优选 的 两个所述钳头和 保护套的形状均为圆弧状 所述束紧带和收束网的材质 均为弹性材质 0010 与现有技术相比 本实用新型的有益效果是 蓝莓的采摘过程中 采摘效率高 耗 费的人力以及时间少的效果 通过钳杆顶部设置的钳头用来抓住蓝莓果树的枝干 钳头上 连接的束紧装置可对果树枝干进 行包裹防止果实从其他部位掉落 收集装置用在钳头摇晃 蓝莓果树枝干时 果实会掉落进网状 收集袋中 果实采摘结束后松开把手束紧带跟随把手 同时张开 从束紧带口中将果实倒出 然后对下一个果树进行采摘 从而达到了采摘效率 高 耗费人力以及时间少的效果 解决了采摘果实时费时费力 且效率低下的问题 附图说明 0011 图1为本实用新型实施例蓝 莓采摘装置结构示 意图 0012 图2为本实用新型实施例蓝 莓采摘装置结构侧视图 说 明 书 1 2 页 3 CN 212993140 U 0013 图3为本实用新型实施例钳杆 结构示 意图 0014 图中 1 钳杆 2 钳头 3 转动座 4 保护套 5 弹簧 6 把手 7 束紧带 8 收集支 撑架 9 收束网 10 网状收集袋 具体实施方式 0015 为了解决采摘果实时费时费力且效率低下的问题 特提出一种蓝莓采摘装置 下 面将结合本实用新型实施例中的附图 对本实用新型实施例中的技术方案进行清楚 完整 地描述 显然 所描述的实施例仅仅是本实用新型一部分实施例 而不是全部的实施例 基 于本实用新型中的实施例 本领域普通技术人员在没有做出创造性劳动前提下所获得的所 有其 他实施例 都属于 本实用新型保护的范围 0016 请参阅图1 3 本 实施例提供了一种蓝莓采摘装置 包括钳杆1 钳头2 转动座3 保 护套4 弹簧5和把手6 两个所述钳杆1的中部通过销轴 转动连接 两个所述钳杆1的底端固 定安装有把手6 两个所述钳杆1的中下部固定安装有弹簧5 所述钳头2的内侧固定安装有 保护套4 所述钳头2的顶部固定连接有束紧装置 所述钳头 通过转动座3固定安装在 钳杆1 的顶端 所述保护套4的材质为塑料橡胶 两个所述钳头2和保护套4的形状均为圆弧状 所 述束紧带 7和收束网9的材质均为弹性材质 0017 其中两个钳杆1的形状大小相同 弹簧5的两端 分别与两个钳杆1的一侧连接 弹簧 5对钳杆1做完夹紧运动后起到回力作用 让钳杆1顶部的钳头2开口回到为夹紧时的样子 转动座3用以固定钳头2在钳杆1的顶部 保护套4可以在钳头2夹住蓝莓果树枝干时降低对 果 实枝干的损坏 把手6可以在使用钳杆1时更方便的使用 弹性材质为 弹性绳 弹性绳有着 一定的弹性 0018 所述束紧装置由束紧带7和收束网9组成 所述束紧带7与钳头2顶部固定连接 所 述束紧带7外侧连接有收束网9 所述收束网 的外侧底部连接收集装置 所述收集装置包括 收集支撑架8和网状收集袋10 所述收集支撑架8固定安装在收束网9外侧 所述网状收集袋 10与收集支撑架8固定连接 0019 束紧带7与收束网9固定连接 收束网 跟随束紧带7运动而运动 钳头2对果树枝干 夹紧时 束紧带7束紧 钳头2松开时 束紧带7松开 束紧装置防止钳头2摇晃蓝莓果树枝干 时 果 实从其他部位掉落 收集支撑架8用以安装网状收集袋10 网状收集袋10对钳头2摇 晃 蓝 莓果 树枝干时掉 落的果实进行收集 防止果实掉出 0020 使用时 利用钳头2夹住蓝莓果树枝干 束紧装置对果树进行包裹 摇晃枝干 果实 从枝干上掉落进底部网状收集袋10中 网状收集袋10装满后松 开束紧带7 将果 实从束紧带 7张开的 口中倒出即可 0021 尽管已经示出和描述了本实用新型的实施例 对于本领域的普通技术人员而言 可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进 行多种变化 修 改 替换和变型 本实用新型的范围由所附权利要求及其 等同物限定 说 明 书 2 2 页 4 CN 212993140 U 图1 说 明 书 附 图 1 3 页 5 CN 212993140 U 图2 说 明 书 附 图 2 3 页 6 CN 212993140 U 图3 说 明 书 附 图 3 3 页 7 CN 212993140 U
