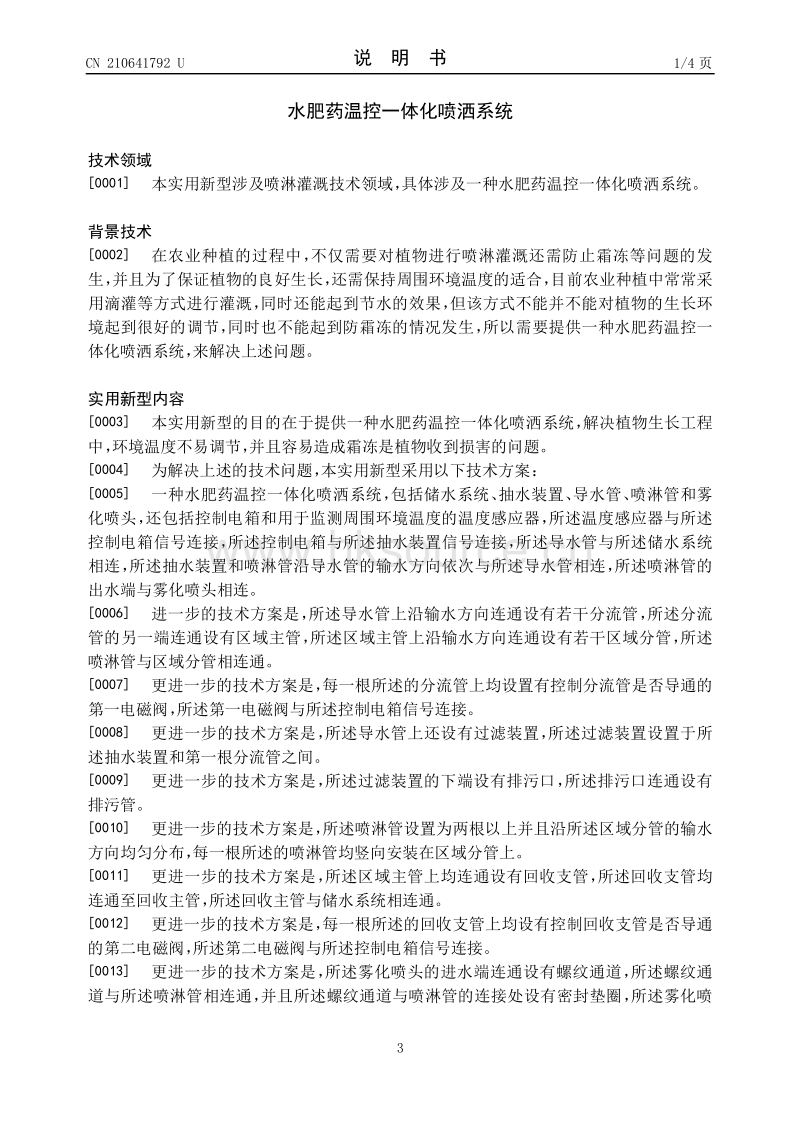

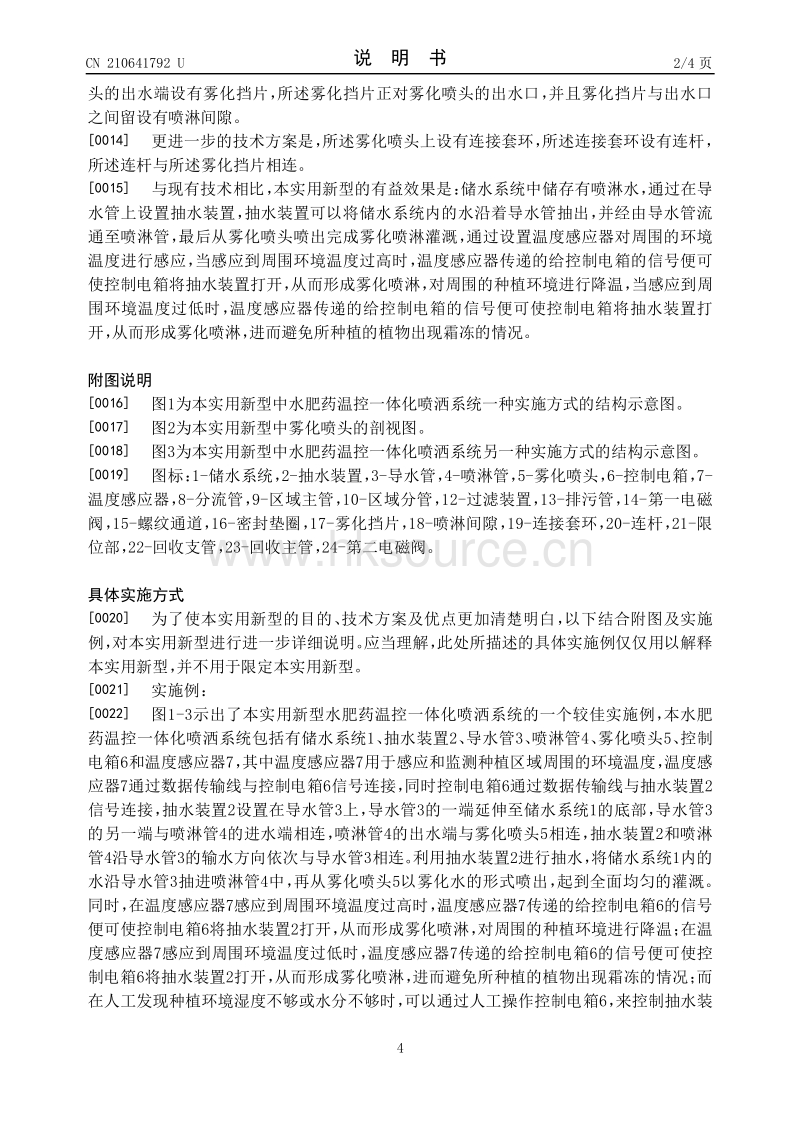

19 中华人民共和国 国家知识产权局 12 实用新型专利 10 授权公告号 45 授权公告日 21 申请号 201921699606 3 22 申请日 2019 10 12 73 专利权人 四川橘丰雾动农业科技有限责任 公司 地址 629111 四川省遂宁市蓬溪县天福镇 落溪村1组 72 发明人 陈强 苟健 74 专利代理机构 成都初阳知识产权代理事务 所 特殊普通 合 伙 513 05 代理人 邓金涛 51 Int Cl A01G 25 02 2006 01 A01G 25 16 2006 01 A01C 23 04 2006 01 A01M 7 00 2006 01 54 实用新型名称 水 肥 药温控一体化喷洒系统 57 摘要 本实用新型涉及喷淋灌溉技术领域 具体涉 及一种水肥药温控一体化喷洒系统 包括储水系 统 抽水装置 导水管 喷淋管和雾化喷头 还包 括控制电箱和用于监测周围环境温度的温度感 应器 所述温度感应器与所述控制电箱信号连 接 所述控制电箱与所述抽水装置信号连接 所 述导水管与所述储水系统相连 所述抽水装置和 喷淋管沿导水管的输水方向依次与所述导水管 相连 所述喷淋管的出水端与雾化喷头相连 解 决植物生长工程中 环境温度不易调节 并且容 易造成霜冻是植物收到损害的问题 权利要求书1页 说明书4页 附图3页 CN 210641792 U 2020 06 02 CN 210641792 U 1 一种水肥药温控一体化喷洒系统 包括储水系统 1 抽水装置 2 导水管 3 喷淋 管 4 和雾化喷头 5 其特征在于 还包括控制电箱 6 和用于监测周围环境温度的温度感 应器 7 所述温度感应器 7 与所述控制电箱 6 信号连接 所述控制电箱 6 与所述抽水 装置 2 信号连接 所述导水管 3 与所述储水系统 1 相连 所述抽水装置 2 和喷淋管 4 沿导水管 3 的输水方向依次与所述导水管 3 相连 所述喷淋管 4 的出水端与雾化喷头 5 相连 2 根据权利要求1所述的水肥药温控一体化喷洒系统 其特征在于 所述导水管 3 上 沿输水方向连通设有若干分流管 8 所述分流管 8 的另一端连通设有区域主管 9 所述 区域主管 9 上沿输水方向连通设有若干区域分管 10 所述喷淋管 4 与区域分管 10 相 连通 3 根据权利要求2所述的水肥药温控一体化喷洒系统 其特征在于 每一根所述的分流 管 8 上均设置有控制分流管 8 是否导通的第一电磁阀 14 所述第一电磁阀 14 与所述 控制电箱 6 信号连接 4 根据权利要求2所述的水肥药温控一体化喷洒系统 其特征在于 所述导水管 3 上 还设有过滤装置 12 所述过滤装置 12 设置于所述抽水装置 2 和第一根分流管 8 之 间 5 根据权利要求4所述的水肥药温控一体化喷洒系统 其特征在于 所述过滤装置 12 的下端设有排污口 所述排污口连通设有排污管 13 6 根据权利要求2所述的水肥药温控一体化喷洒系统 其特征在于 所述喷淋管 4 设 置为两根以上并且沿所述区域分管 10 的输水方向均匀分布 每一根所述的喷淋管 4 均 竖向安装在区域分管 10 上 7 根据权利要求2所述的水肥药温控一体化喷洒系统 其特征在于 所述区域主管 9 上均连通设有回收支管 22 所述回收支管 22 均连通至回收主管 23 所述回收主管 23 与储水系统 1 相连通 8 根据权利要求7所述的水肥药温控一体化喷洒系统 其特征在于 每一根所述的回收 支管 22 上均设有控制回收支管 22 是否导通的第二电磁阀 24 所述第二电磁阀 24 与 所述控制电箱 6 信号连接 9 根据权利要求1所述的水肥药温控一体化喷洒系统 其特征在于 所述雾化喷头 5 的进水端连通设有螺纹通道 15 所述螺纹通道 15 与所述喷淋管 4 相连通 并且所述螺 纹通道 15 与喷淋管 4 的连接处设有密封垫圈 16 所述雾化喷头 5 的出水端设有雾化 挡片 17 所述雾化挡片 17 正对雾化喷头 5 的出水口 并且雾化挡片 17 与出水口之间 留设有喷淋间隙 18 10 根据权利要求9所述的水肥药温控一体化喷洒系统 其特征在于 所述雾化喷头 5 上设有连接套环 19 所述连接套环 19 设有连杆 20 所述连杆 20 与所述雾化挡片 17 相连 权 利 要 求 书 1 1 页 2 CN 210641792 U 水肥药温控一体化喷洒系统 技术领域 0001 本实用新型涉及喷淋灌溉技术领域 具体涉及一种水肥药温控一体化喷洒系统 背景技术 0002 在农业种植的过程中 不仅需要对植物进行喷淋灌溉还需防止霜冻等问题的发 生 并且为了保证植物的良好生长 还需保持周围环境温度的适合 目前农业种植中常常采 用滴灌等方式进行灌溉 同时还能起到节水的效果 但该方式不能并不能对植物的生长环 境起到很好的调节 同时也不能起到防霜冻的情况发生 所以需要提供一种水肥药温控一 体化喷洒系统 来解决上述问题 实用新型内容 0003 本实用新型的目的在于提供一种水肥药温控一体化喷洒系统 解决植物生长工程 中 环境温度不易调节 并且容易造成霜冻是植物收到损害的问题 0004 为解决上述的技术问题 本实用新型采用以下技术方案 0005 一种水肥药温控一体化喷洒系统 包括储水系统 抽水装置 导水管 喷淋管和雾 化喷头 还包括控制电箱和用于监测周围环境温度的温度感应器 所述温度感应器与所述 控制电箱信号连接 所述控制电箱与所述抽水装置信号连接 所述导水管与所述储水系统 相连 所述抽水装置和喷淋管沿导水管的输水方向依次与所述导水管相连 所述喷淋管的 出水端与雾化喷头相连 0006 进一步的技术方案是 所述导水管上沿输水方向连通设有若干分流管 所述分流 管的另一端连通设有区域主管 所述区域主管上沿输水方向连通设有若干区域分管 所述 喷淋管与区域分管相连通 0007 更进一步的技术方案是 每一根所述的分流管上均设置有控制分流管是否导通的 第一电磁阀 所述第一电磁阀与所述控制电箱信号连接 0008 更进一步的技术方案是 所述导水管上还设有过滤装置 所述过滤装置设置于所 述抽水装置和第一根分流管之间 0009 更进一步的技术方案是 所述过滤装置的下端设有排污口 所述排污口连通设有 排污管 0010 更进一步的技术方案是 所述喷淋管设置为两根以上并且沿所述区域分管的输水 方向均匀分布 每一根所述的喷淋管均竖向安装在区域分管上 0011 更进一步的技术方案是 所述区域主管上均连通设有回收支管 所述回收支管均 连通至回收主管 所述回收主管与储水系统相连通 0012 更进一步的技术方案是 每一根所述的回收支管上均设有控制回收支管是否导通 的第二电磁阀 所述第二电磁阀与所述控制电箱信号连接 0013 更进一步的技术方案是 所述雾化喷头的进水端连通设有螺纹通道 所述螺纹通 道与所述喷淋管相连通 并且所述螺纹通道与喷淋管的连接处设有密封垫圈 所述雾化喷 说 明 书 1 4 页 3 CN 210641792 U 头的出水端设有雾化挡片 所述雾化挡片正对雾化喷头的出水口 并且雾化挡片与出水口 之间留设有喷淋间隙 0014 更进一步的技术方案是 所述雾化喷头上设有连接套环 所述连接套环设有连杆 所述连杆与所述雾化挡片相连 0015 与现有技术相比 本实用新型的有益效果是 储水系统中储存有喷淋水 通过在导 水管上设置抽水装置 抽水装置可以将储水系统内的水沿着导水管抽出 并经由导水管流 通至喷淋管 最后从雾化喷头喷出完成雾化喷淋灌溉 通过设置温度感应器对周围的环境 温度进行感应 当感应到周围环境温度过高时 温度感应器传递的给控制电箱的信号便可 使控制电箱将抽水装置打开 从而形成雾化喷淋 对周围的种植环境进行降温 当感应到周 围环境温度过低时 温度感应器传递的给控制电箱的信号便可使控制电箱将抽水装置打 开 从而形成雾化喷淋 进而避免所种植的植物出现霜冻的情况 附图说明 0016 图1为本实用新型中水肥药温控一体化喷洒系统一种实施方式的结构示意图 0017 图2为本实用新型中雾化喷头的剖视图 0018 图3为本实用新型中水肥药温控一体化喷洒系统另一种实施方式的结构示意图 0019 图标 1 储水系统 2 抽水装置 3 导水管 4 喷淋管 5 雾化喷头 6 控制电箱 7 温度感应器 8 分流管 9 区域主管 10 区域分管 12 过滤装置 13 排污管 14 第一电磁 阀 15 螺纹通道 16 密封垫圈 17 雾化挡片 18 喷淋间隙 19 连接套环 20 连杆 21 限 位部 22 回收支管 23 回收主管 24 第二电磁阀 具体实施方式 0020 为了使本实用新型的目的 技术方案及优点更加清楚明白 以下结合附图及实施 例 对本实用新型进行进一步详细说明 应当理解 此处所描述的具体实施例仅仅用以解释 本实用新型 并不用于限定本实用新型 0021 实施例 0022 图1 3示出了本实用新型水肥药温控一体化喷洒系统的一个较佳实施例 本水肥 药温控一体化喷洒系统包括有储水系统1 抽水装置2 导水管3 喷淋管4 雾化喷头5 控制 电箱6和温度感应器7 其中温度感应器 用于感应和监测种植区域周围的环境温度 温度感 应器7通过数据传输线与控制电箱6信号连接 同时控制电箱 通过数据传输线与抽水装置2 信号连接 抽水装置2设置在导水管3上 导水管 的一端延伸至储水系统1的底部 导水管3 的另一端与喷淋管4的进水端相连 喷淋管4的出水端与雾化喷头5相连 抽水装置2和喷淋 管4沿导水管3的输水方向依次与导水管3相连 利用抽水装置2进行抽水 将储水系统1内的 水沿导水管3抽进喷淋管4中 再从雾化喷头5以雾化水的形式喷出 起到全面均匀的灌溉 同时 在温度感应器7感应到周围环境温度过高时 温度感应器 传递的给控制电箱6的信号 便可使控制电箱6将抽水装置2打开 从而形成雾化喷淋 对周围的种植环境进行降温 在温 度感应器7感应到周围环境温度过低时 温度感应器7传递的给控制电箱6的信号便可使控 制电箱6将抽水装置2打开 从而形成雾化喷淋 进而避免所种植的植物出现霜冻的情况 而 在人工发现种植环境湿度不够或水分不够时 可以通过人工操作控制电箱6 来控制抽水装 说 明 书 2 4 页 4 CN 210641792 U 置2工作 从而实现雾化喷淋灌溉 0023 在本实用新型的其他实施方式中 还可以在每一根喷淋管4上均设置有多个雾化 喷头5 多个雾化喷头 在喷淋管4上竖向分布 即是每一个雾化喷头5的高度不同 这样设置 可以使每一根喷淋管4有多个雾化喷头5进行出水 可以避免上方的树叶将雾化的水滴遮挡 而影响对下方树叶的灌溉 0024 如图1所示 导水管3上沿着输水方向连通设置有若干根分流管8 分流管 的一端 与导水管3的侧壁相连通 另一端连通设有区域主管9 在区域主管 上沿着输水的方向连通 设有若干根区域分管10 其中喷淋管4与区域分管10相连通 从而通过分流管8进行分流 以 实现对不同的区域进行分流灌溉 通过分流管8可以对不同片区的种植区域实现分别的灌 溉管理 十分方便 分流管8上的区域主管9沿着种植区域边缘的长度方向设置 而区域分管 10将设置于种植区域内 并沿着种植带的方向设置 进而利用区域主管9和区域分管10对不 同的种植区域及种植带进行均匀分灌溉 0025 在每一根分流管8上都设置有第一电磁阀14 第一电磁阀14用于控制分流管8是否 导通 并且第一电磁阀14与控制电箱6信号连接 通过第一电磁阀14的控制可以对不同的种 植区域进行单独的雾化喷淋 可以起到节水的效果 喷淋管4设置为两根以上并且沿区域分 管10的输水方向均匀分布 每一根喷淋管4均竖向安装在区域分管10上 进而使出水的雾化 喷头5位于较高的位置 更加便于进行很好的雾化喷淋 喷淋管4可以通过设置固定立柱进 行辅助固定 将固定与地面的固定立柱与喷淋管4相互捆绑 从而保证喷淋管 的稳定放置 在本实用新型的其他实施方式中 还可以将区域分管10和喷淋管4的下端进行预埋 从而使 喷淋管4能稳定放置 0026 导水管3上还设有过滤装置12 过滤装置12设置于抽水装置2和第一根分流管8之 间 过滤装置12的下端设有排污口 排污口连接有排污管13 在抽水装置2工作时 会将储水 系统1内的水在抽水装置2的作用下将沿导水管3流通 再经过并通过过滤装置12对水进行 过滤 可以避免水中杂质过多而使后面的分流管8 区域主管9 区域分管10和喷淋管4等进 行堵塞 过滤出来的污水将从排污口排出 干净清洁的水便会依次流通进分流管8 区域主 管9 区域分管10和喷淋管4中 并从喷淋管4流出进行雾化灌溉 进而使雾化浇灌更加均匀 0027 在区域主管9上均连通设有回收支管22 回收支管 2均连通至回收主管23 回收主 管23与储水系统1相连通 每一根回收支管22上均设有控制回收支管22是否导通的第二电 磁阀24 第二电磁阀24与控制电箱6信号连接 通过回收支管22和回收主管23来对各个种植 区域的区域主管9和区域分管10内的水进行回收 在需要回收时 第一电磁阀14关闭 第二 电磁阀24打开 通过在回收主管23上设置水泵 通过水泵的工作将水进行泵送 从而实现区 域主管9和区域分管10内的水的回收 0028 前述的储水系统1为水池 抽水装置2为水泵 温度感应器7 过滤装置12 控制电箱 6 第一电磁阀14和第二电磁阀24为市面上能购买到设备 并且控制电箱6为PLC程序的控制 电箱6 具体的 第一电磁阀14和第二电磁阀24采用苏通自控阀门有限公司制造的阀门 0029 前述的雾化喷头5的进水端连通设有螺纹通道15 螺纹通道15与喷淋管4相连通 并且螺纹通道15与喷淋管4的连接处设有密封垫圈16 雾化喷头5的出水端设有雾化挡片 17 雾化挡片17正对雾化喷头5的出水口 并且雾化挡片17与出水口之间留设有喷淋间隙 18 在喷淋管4的顶部设置有内螺纹 通过内螺纹与螺纹通道15的外螺纹形成螺纹连接 进 说 明 书 3 4 页 5 CN 210641792 U 而实现喷淋管4与雾化喷头5之间的稳定连接 在螺纹通道15与喷淋管4的连接处设置密封 垫圈16 进而保证良好的密封 避免连接处出现漏水的情况发生 喷淋管4内的水沿螺纹通 道15流进雾化喷头5内 再从雾化喷头 的出水口喷出 由于雾化挡板正对雾化喷头5的出水 口 喷出的水便可喷到雾化挡板上 当水喷到雾化挡板上时 水便可被打散 进而形成雾状 的水滴 从而便于进行浇灌 0030 在雾化喷头5上设置有连接套环19 连接套环19上设置有连杆20 通过连杆20连接 雾化挡片17 实现雾化挡片17位置的稳固 其中连杆20包括弧形部和竖部 弧形部的一端与 连接套环19相连 另一端设置在雾化喷头5的出水口的对侧 并且竖部的上端与弧形部的另 一端相连 竖部的下端与雾化挡片17的上侧相连 在雾化喷头5的外壁还设置有限位部21 限位部21与雾化喷头5一体成型 并且限位部21设置在连接套环19的上方 进而利用限位部 21对连接套环19进行限位 避免水的冲击将连接套环19冲出雾化喷头5而影响雾化浇灌 0031 本实用新型特别适用于柑橘等果树的种植中 在8月份时太阳较大 温度过高 柑 橘容易出现日灼和烫伤 利用本系统在大概晚上9点左右进行雾化喷淋 喷淋至使柑橘表面 保持有水分即可防止日灼 而前述的防霜冻主要是在晚上进行喷水 其喷水时间为凌晨的1 点到2点之间 0032 尽管这里参照本实用新型的多个解释性实施例对本实用新型进行了描述 但是 应该理解 本领域技术人员可以设计出很多其他的修改和实施方式 这些修改和实施方式 将落在本申请公开的原则范围和精神之内 更具体地说 在本申请公开 附图和权利要求的 范围内 可以对主题组合布局的组成部件和 或布局进行多种变型和改进 除了对组成部件 和 或布局进行的变形和改进外 对于本领域技术人员来说 其他的用途也将是明显的 说 明 书 4 4 页 6 CN 210641792 U 图1 说 明 书 附 图 1 3 页 7 CN 210641792 U 图2 说 明 书 附 图 2 3 页 8 CN 210641792 U 图3 说 明 书 附 图 3 3 页 9 CN 210641792 U
