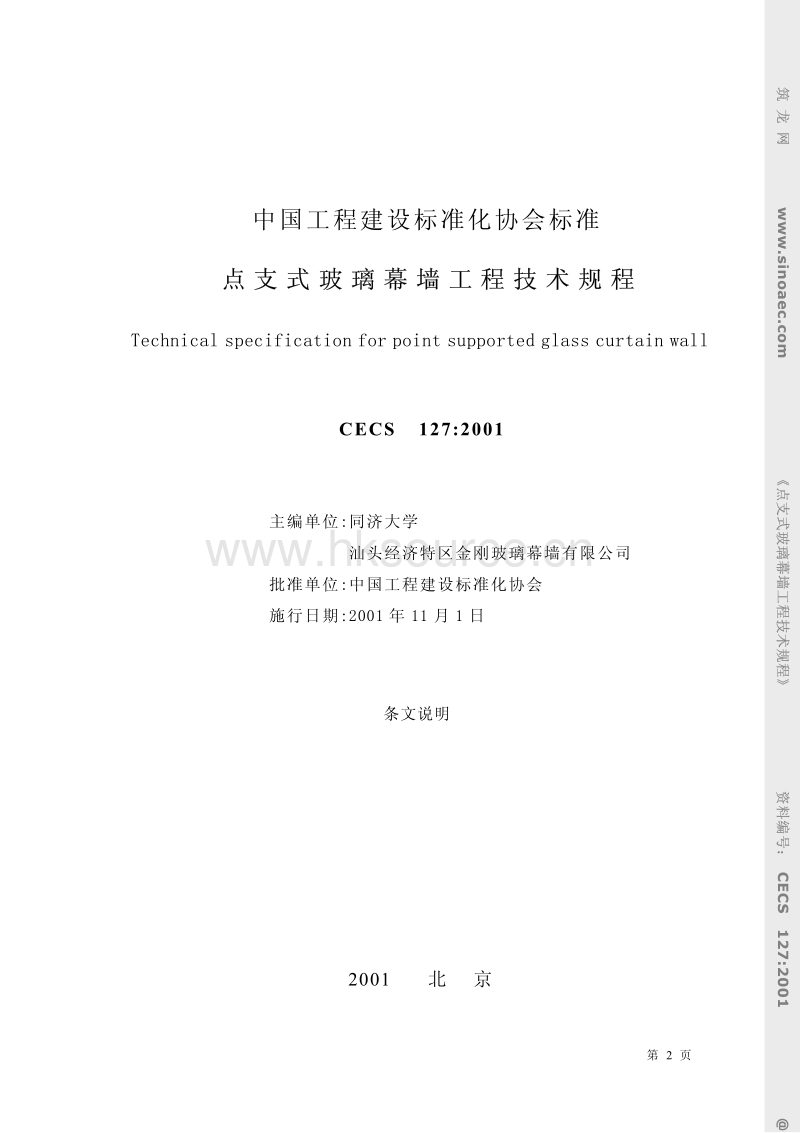

筑龙网www.sinoaec.com点支式玻璃幕墙工程技术规程资料编号：CECS127:20中国工程建设标准化协会标准 点支式玻璃幕墙工程技术规程 Technical specification for point supported glass curtain wall CECS 127:2001 第 1 页 012001 北京筑龙网www.sinoaec.com点支式玻璃幕墙工程技术规程资料编号：CECS127:20中国工程建设标准化协会标准 点支式玻璃幕墙工程技术规程 Technical specification for point supported glass curtain wall CECS 127:2001 主编单位: 同济大学 汕头经济特区金刚玻璃幕墙有限公司 批准单位: 中国工程建设标准化协会 施行日期 :2001 年 11 月 1 日 条文说明 2001 北 京 第 2 页 01筑龙网www.sinoaec.com点支式玻璃幕墙工程技术规程资料编号：CECS127:20目 次 1 总 则 . 5 2 术语、符号 . 6 3 材 料 . 7 3.1 钢 材 . 7 3.2 玻 璃 . 7 3.3 密封材料 . 7 3.4 其它材料 . 8 4 建筑设计 . 9 4.1 一般规定 . 9 4.2 性能要求 . 9 4.3 建筑构造 . 9 4.4 安全规定 . 10 5 结构设计 . 11 5.1 结构体系 . 11 5.2 一般规定 . 11 5.3 荷载和作用 . 12 5.4 材料物理力学性能 . 12 5.5 玻璃设计 . 13 5.6 支承装置选用 . 14 5.7 钢支承结构设计 . 14 6 制 作 . 15 6.1 一般规定 . 15 6.2 玻璃板块加工 . 15 6.3 连接件构造 . 16 6.4 爪件构造 . 16 6.5 支承结构构件加工 . 16 7 安 装 . 17 7.1 一般规定 . 17 第 3 页 017.2 施工准备 . 17 筑龙网www.sinoaec.com点支式玻璃幕墙工程技术规程资料编号：CECS127:207.3 安 装 . 17 7.5 安装的安全措施 . 17 8 工程验收及维修 . 18 8.1 工程验收 . 18 第 4 页 01筑龙网www.sinoaec.com点支式玻璃幕墙工程技术规程资料编号：CECS127:201 总 则 1.0.1 点 支式玻璃幕墙是近年来开始在玻璃幕墙工程中应用并迅速发展的一种新的幕墙型式。由于它的支承条件与一般玻璃幕墙 有很大差别，在玻璃面板、支承装置和支承结构的设计、制作与安装等方面都有自 身的特点，现行行业标准玻璃幕墙工程技术规范 JGJ102 已经不能完全覆盖。为了使点支式玻璃幕墙工程的设计、材料选用、加工制作、安装施工和工程验收等有 章可循，做到技术先进、安全可靠、经济合理和美观适用，特制订本规程。 本规程是按照国家和行业标准的有关规定，并 结合我国多年来的使用经验编制的。 1.0.2 本 规程的适用范围与现行行业标准 玻璃幕墙工程技术规范 JGJ102 的规定相同。 1.0.3 玻 璃是一种脆性材料，加工与安装过程中产生的刻痕损伤以及缺陷、微细裂纹等对其承载力均有较大的影响， 因此， 其设计、 制作和安装应有严格的质量管理，制作和安装企业应有完善的质量保证体系。 1.0.4 点 支式玻璃幕墙属于玻璃幕墙工程，支承装置与支承结构的设计、制作与安装又与其他多本规范有关，因此本规程未作规 定的事项，应符合现行行业标准玻璃幕墙工程技术规范 JGJ102、 现行国家标准 建筑结构荷载规范 GB50009、 钢结构设计规范 GB50017、冷弯薄壁型钢结构技术规范 GB50018 以及钢结构工程施工及验收规范 GB50205 等的有关规定。 第 5 页 01筑龙网www.sinoaec.com点支式玻璃幕墙工程技术规程资料编号：CECS127:202 术语、符号 2.1 本 节共列出了术语 7 条， 与现行行业标准 玻璃幕墙工程技术规范 JGJ102 和点支式玻璃幕墙支承装置 JG/T138 的规定相协调， 并考虑了点支式玻璃幕墙工程的特点。 2.2 本 节按现行国家标准建筑结构设计术语和符号标准 GB/T50083 规定了点支式玻璃幕墙工程设计中常用的符号。 第 6 页 01筑龙网www.sinoaec.com点支式玻璃幕墙工程技术规程资料编号：CECS127:203 材 料 3.1 钢材 3.1.1 点 支式玻璃幕墙的支承结构及与玻璃面板相连接的支承装置大量采用了不锈钢。目前我国生产的不锈钢钢材牌号齐全，均 有现行国家标准，幕墙所采用的不锈钢应符合现行国家标准的规定，以确保幕墙结构的耐候性和安全性。 3.1.3 点 支式玻璃幕墙的支承结构一般采用碳素结构钢或合金结构钢。实践证明，防腐处理的效果与表面除锈的等级关系密切， 因此本条规定表面除锈不得低于 Sa221级。 3.1.4 3.1.5 点 支式玻璃幕墙所采用的紧固件 (如螺栓、螺母、销、钉、套、垫片等 )分为标准的和非标准的，标准紧固件应符合 现行国家标准的要求，非标准紧固件应符合机械零件设计要求。 3.2 玻 璃 3.2.1 玻 璃板块钻孔后强度明显下降，故必须经过钢化处理。钢化处理包括全钢化及半钢化处理。 3.2.2 钢 化玻璃、夹层玻璃以及中空玻璃等都有国家标准，因此应符合现行国家标准的规定。 3.2.3 由 于钢化玻璃存在自爆的可能 (应力级数越高，概率越大 )，故必须经过均热处理。钢化玻璃的自爆是因为玻璃中存在杂质 硫化镍，均热处理后，将大大降低由于硫化镍而引起自爆的概率。 3.2.4 加 工夹层玻璃的方法有干法和湿法两种。 干法生产的夹层玻璃质量稳定可靠。 3.2.5 点 支式玻璃幕墙采用中空玻璃时，在自重及外荷载作用下中空玻璃粘结用密封胶承受一定的荷载，故应采用硅酮结构胶。 3.2.6 作 为幕墙用的防火玻璃，灌浆式防火玻璃的耐候性较差，强度无法满足设计要求，故宜采用高强度、耐候性好的单片防火玻璃。 3.3 密封材料 第 7 页 013.3.1 点 支式玻璃幕墙中玻璃面板所承受的外荷载通过支承装置传递给支承结构，密封胶大多用于玻璃面板之间的填缝，不作为 结构受力材料，故宜采用耐候硅酮密封胶。 筑龙网www.sinoaec.com点支式玻璃幕墙工程技术规程资料编号：CECS127:203.3.3 不同品牌的密封材料混用时，应做不同密封材料间的相容性试验。 3.4 其它材料 3.4.3 幕 墙建成后，在正常工作情况下会发生结构层间位移及玻璃变形。若连接件与玻璃面板为硬性直接接触，易产生玻璃爆裂 的现象，同时直接接触亦易产生摩擦噪音。因此，点连接件与玻璃间应设有衬垫材 料，这种材料应具备一定的韧性、弹性、耐久性，还应有一定的硬度，在使用过程中不应产生明显蠕变。 第 8 页 01筑龙网www.sinoaec.com点支式玻璃幕墙工程技术规程资料编号：CECS127:204 建筑设计 4.1 一般规定 4.1.1 点 支式玻璃幕墙支承结构的型式灵活多样，有很大的选择余地，因此在进行建筑设计时，有必要从多方面考虑。 4.1.2 4.1.3 点 支式玻璃幕墙的立面和分格设 计应便于防火构造处理以及减少玻璃面板成材时的损耗。同时，钢化炉等设备尺寸也限制了玻璃面板的尺寸。 4.1.4 高 度超过 40m 的点支式玻璃幕墙的维护和清洗难以借助升降设备等， 为了操作安全，应设置清洗机。不应采用临时工作吊蓝全手工清洗。 4.2 性能要求 4.2.1 点 支式玻璃幕墙的风压变形、雨水渗漏、空气渗透、光学、平面内变形、保温、隔声和耐撞击等性能等级的确定，均应按 现行国家标准建筑幕墙物理性能分级 GB/T15225 和建筑幕墙 JG3035 的分级规定执行。 4.2.3 玻 璃幕墙的雨水渗漏性能应以 10min 平均风速计算得到的风荷载作为定级依据，即计算风荷载标准值时不计入阵风系数。 4.2.4 当 有空调和采暖要求时，由玻璃幕墙空气渗透产生的能耗不容忽视，故应做到尽可能气密。本条的规定是下限值，不是推荐值 4.2.5 中 空玻璃在内外两片玻璃之间有充气层， 与其他种类玻璃相比隔热性能较好，因此宜在有保温、隔热要求的玻璃幕墙中采用。 4.2.6 玻 璃抵抗平面内变形的能力较差，因此对点支式玻璃幕墙平面内的变形性能有较高要求。 当平面内变形为主体结构按弹性计算的层间相对位移控制值的 3 倍时，玻璃幕墙不应损坏。对不同类型的结构，按弹 性计算的层间相对位移控制值可从有关结构设计规范查得。 4.3 建筑构造 4.3.1 对夹层及中空玻璃内外片厚度差值的限制主要是考虑加工难度。 第 9 页 014.3.2 钻 孔玻璃的孔边距以往国内尚无统一的规定。本条的规定引自芬兰 Tamglass公司的使用手册。 Tamg1ass 公司为国际上生产钢化炉的主要厂家之一，在玻璃加工上积累了丰富的经验。 4.3.5 耐 候硅酮密封胶比其他嵌缝材料有更好的耐候性，经久耐用。为了保证点支筑龙网www.sinoaec.com点支式玻璃幕墙工程技术规程资料编号：CECS127:20式玻璃幕墙的防雨水渗漏性能，应采用耐候硅酮密封胶进行嵌缝。 4.3.9 可按后置埋件总数的 5%抽检，抗拔力取设计值的 4 倍。 4.4 安全规定 4.4.2 参照高层民用建筑设计防火规范 GB50045 中有关规定而制定。 第 10 页 01
