十米跨度日光温室建造技术.pdf

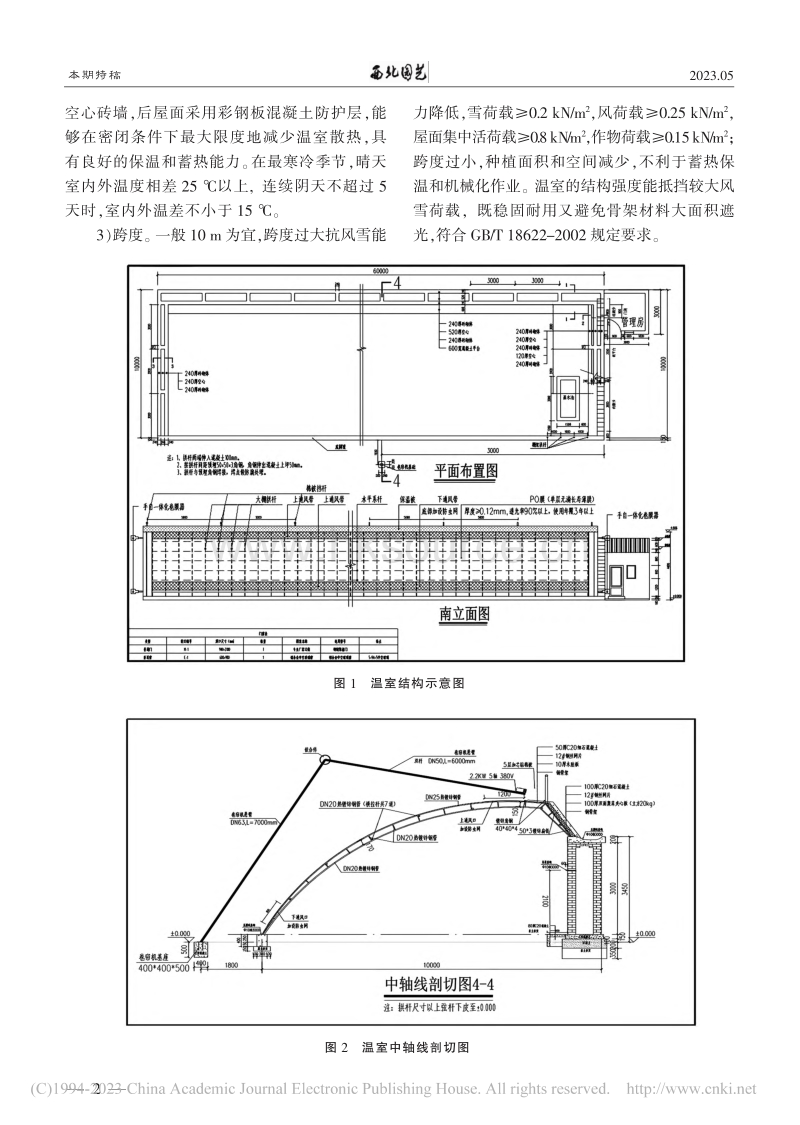

2023 05 nullnullnullnull 十米跨度日光温室建造技术 吴崇义 何有军 摘 要 日光温室是陇东地区蔬菜栽培主要设施 为了提高设施建设质量 扩大设施 面积 提高机械化水平 改进提出10 m跨度钢架结构日光温室 跨度10 m 高度4 8 m 采 光角腰角30 顶角22 底角60 仰角55 水平投影1 2 1 4 m 采光屋面采用热镀锌椭 圆管拱架 空心墙 后屋面彩钢板 混凝土防护层 配套自动卷帘 通风装置 增加了密闭 性 保温性和坚固性 作业空间增大 土壤利用率高 有利于立体栽培和机械化种植 适宜 陇东地区推广应用 关键词 10 m跨度 日光温室 建造技术 基金项目 甘肃省技术创新引导计划民生科技专 项 东西部扶贫协作 泾川县蔬菜标准化栽培技术集 成研究与示范 19CX2NL006 吴崇义 何有军 甘肃省泾川县蔬菜生产办公室 邮 编744300 收稿日期 2023 02 24 近年来 随着设施农业发展 日光温室蔬菜 面积不断扩大 设施蔬菜已成为农业增效主导 产业 但是存在日光温室面积小 土壤利用率 低 建设技术不规范 生产性能差 抗御自然灾 害能力不强等问题 严重制约设施蔬菜的发展 为了扩大日光温室面积 提高机械化 现代化水 平 适应设施农业现代化发展需求 总结提出 10 m跨度日光温室建设方案 为陇东地区日光 温室建设提供了技术规范 1 温室结构与性能 1 1 场地选择 选择地形开阔 东 西 南三面 无遮挡的地块 水源充足 水质优良 排灌方便 交通便利 地势平坦 土壤肥沃 富含有机质的 壤土或沙壤土 避开水源 土壤 空气污染区 确 保符合绿色蔬菜产地标准和食品卫生标准 1 2 方位 坐北向南 东西延长 以正南或南 偏西5 10 土地无法调整的可接近正南方向 建造 保证温室日出即可揭帘受光 1 3 间距 温室间距为温室脊高 2 倍 冬至日 下午4 00前排温室不遮挡后排温室 一般间距 10 m 东西长60 80 m 1 4 结构 日光温室主要由墙体 后屋面 前 屋面 缓冲房构成 图1 1 墙体 墙体分后墙和两侧山墙 墙体宽 1 m 内墙 37 砖墙 外墙 24 砖墙 空心 51 cm 山墙靠缓冲房一侧设宽50 cm踏步 2 后屋面 后屋面是后墙与屋脊之间的斜 坡 又称后坡 由彩钢板和混凝土防护层组成 屋顶设宽60 cm竹胶板混凝土顶板放置棉被 3 前屋面 前屋面由钢拱架 透明覆盖物和 保温棉被三部分构成 钢拱架由30 mm 70 mm 椭圆大棚管及组件连接而成 支撑屋面和后坡 透明覆盖物采用PO 聚氯乙烯三防膜 主要用 于采光和保温 不透明覆盖物采用5层加厚棉 被 用于夜间保温 4 缓冲房 建在温室山墙一侧 缓冲室内外 温度 储存农资 农具等 1 5 温室性能 1 屋面角与采光性能 前屋面角底角60 腰角 30 顶角 22 后屋面仰角 55 水平投影 1 2 1 4 m 能够最大限度地利用太阳光能 提高 光能利用率 透光率一般在80 以上 后坡及墙 体无光照死角 具有良好的采光性能 2 墙体 后屋面与保温性能 墙体厚100 cm 1 2023 05nullnullnullnull 空心砖墙 后屋面采用彩钢板混凝土防护层 能 够在密闭条件下最大限度地减少温室散热 具 有良好的保温和蓄热能力 在最寒冷季节 晴天 室内外温度相差25 以上 连续阴天不超过 5 天时 室内外温差不小于15 3 跨度 一般10 m为宜 跨度过大抗风雪能 力降低 雪荷载 0 2 kN m 2 风荷载 0 25 kN m 2 屋面集中活荷载 0 8kN m 2 作物荷载 0 15kN m 2 跨度过小 种植面积和空间减少 不利于蓄热保 温和机械化作业 温室的结构强度能抵挡较大风 雪荷载 既稳固耐用又避免骨架材料大面积遮 光 符合GB T 18622 2002规定要求 图 1 温室结构示意图 图 2 温室中轴线剖切图 2 2023 05 nullnullnullnull 马马 马 4 高度与性能 脊高 4 8 m 高跨比 1 2 2 5 前底角60 cm处 高度1 2 m以上 温室结 构具备通风 排湿 降温等环境调控功能 便于 环境调控 有利于作物生长 5 长度与适用性 长度一般以60 80 m为 宜 不得少于40 m 最长不超过80 m 种植面积 1亩 作业空间大 适宜于果树 蔬菜立体栽培 和无土种植 有利于机械化作业 温室长 宽 脊高 前后坡 屋面坡等结构合 理 采光 保温覆盖及建筑材料质量达到国家标 准要求 同时应遵循因地制宜 就地取材 注重 实效 降低成本的原则 2 建造技术 2 1 布局及定位 1 场地平整 确定地块 对日光温室用地进 行平整 清除各种附着物 障碍物 平整土地 确 保单栋温室地面水平 前后排温室高差控制在 50 cm 然后根据日光温室方位定桩放线 确定 日光温室位置 2 温室布局 根据地块大小确定日光温室 群排列和布设 合理安排田间道路和排灌渠道 然后确定日光温室方位角 跨度 长度 山墙位 置 缓冲房面积位置 2 2 墙体建设 1 地基处理 基础开挖深度60 cm 宽140 cm 用原土 底层 40 cm 和 3 7 灰土 顶层 30 cm 反复碾压夯实 浇筑 110 cm 15 cm 的 C15 混 凝土垫层 在温室后墙内侧浇筑 60 cm 30 cm 10 cm走道 2 墙体建设 墙体为空心砖墙 内墙37 砖 墙 外墙 24 砖墙 中空部分 51 cm 厚度 100 cm 用70 红砖砂浆满铺 满挤法砌筑 内 外墙中间每 3 m砌筑一道 24 连接墙 下 3 4 道6 mm拉筋 并在高 2 2 m 处预埋 6 mm 拉筋 吊环 用以固定吊蔓钢丝连接内外墙 内外墙顶 部逐渐向内放大合拢 以便顶部混凝土浇筑 内 墙水泥砂浆抹面找平 外墙水泥砂浆勾缝 山墙与后墙垂直搭接 高度和孤度与拱架高 度和孤度一致 在山墙缓冲房一端紧靠后墙预留 高1 8 m 宽60 cm口 外侧建高25 cm 长30 cm 宽50 cm踏步13阶 高度与后墙齐平 在两侧 山墙与后墙连接处 3 m 6 m及前角1 m处预埋 12 mmPE管 高度与后墙吊环齐平 方便固定吊 蔓钢丝 在山墙顶部中心位置安装 T 字横拉杆 预埋件 安装压膜卡槽 水泥砂浆抹面 2 3 拱架制作及安装 图 3 钢骨架曲面控制图 3 2023 05 1 钢拱架制作 拱架采用30 mm 70 mm椭 圆大棚管或双弦梁拱园形拱架 椭圆大棚管由 大棚管加工企业加工 双弦梁拱架采用弯管机 制拱焊接而成 上弦采用DN25 镀锌大棚管 外 径32 mm 管壁厚度2 8 mm 下弦为DN20镀锌 大棚管 外径 26 9 mm 管壁厚度 2 2 mm 上下 弦间距为15 20 cm 用连接件连接或DN20镀 锌钢管焊接 连接件间距 1 1 2 m 拱型和孤度 如图3所示 钢拱架需防腐处理 首先将焊接好的钢拱 架表面用钢刷处理干净 不得有锈迹斑点 然后 刷两道防锈漆 第一道漆干燥后刷第二道 运输 和安装过程中尽量避免磕碰 污染 保证漆面不 受损伤 2 拱架安装 拱架顶部固定在砖墙顶端的 混凝土顶板上 底部固定在前屋面底角的砼梁 上 间距1 1 2 m 安装横拉杆5道 安装前先在 前屋面底角开深40 cm 30 cm的砼槽 整平夯 实 在两山墙内侧 1 1 2 m 处分别安装第一拱 架 拱架安装在后墙内侧 15 20 cm 处 插入前 角砼梁10 cm 两端分别用钢管固定 钢管斜撑 支撑 并在温室中间安装 2 道拱架 调整水平 在温室后坡 顶部 腰部 前角分别挂线 然后从 一侧依次安装 用横拉杆弹簧卡或连接件连接 横拉杆调平调直 均匀布设于温室前底角 1 m 前腰和后腰位置 横拉杆与山墙预埋件连接 钢 拱架安装完成后进行再次调平 保持屋面水平 拱形一致 然后进行混凝土顶板和砼梁浇筑 3 混凝土浇砼 拱架安装调平后 进行顶板 和底圈梁浇砼 固定钢拱架 在后墙顶部用C20 混凝土浇筑两边高 20 cm 中间 15 cm 槽形顶 板 宽度 110 cm 向后外凸 10 cm 以利背墙防 水 预埋 DN50PVC 落水管 在前屋面底角浇筑 40 cm 30 cm 的C20混凝土砼梁 高度同墙体 混凝土垫层 并在顶板中间位置和底圈梁拱架 外侧分别预埋地锚 6 mm钢筋 用于固定压膜 线和保温棉被 在底圈梁紧靠钢拱架位置安装 压膜槽 2 4 后屋面处理 后屋面由钢拱架 彩钢板和 混凝土防护层组成 在钢拱架紧靠顶板及后坡 中部焊接两道30 mm 3 mm热镀锌扁铁 屋脊 顶部及前屋面 60 cm 处焊接两道 L50 mm 50 mm 3 mm 热镀锌角铁 固定彩钢板支撑后 坡 顶部安装60 cm竹胶板 后坡安装10 cm插 缝式夹芯彩钢板 用 120 mm 钻尾丝固定 彩 钢板插缝要紧密 内角用混凝土抹实 以防露 风 然后浇筑C20混凝土5 cm 下好钢丝网片 用混凝土砂浆抹平 做好防水处理 2 5 通风口设置与卡槽安装 1 通风口设置 在顶部屋脊处设置上通风 口 上通风口宽 1 1 2 m 在前屋面底角设置下 通风口 下通风口宽 80 cm 通风口覆盖 60 目 防虫网 采用扒缝式通风 也可安装自动卷膜 器 下缘用卡箍固定于卷轴上 摇动卷膜器通 风 上通风口用于日常通风降温 排湿 下通风 口主要用于夏秋高温季节通风降温 2 卡槽安装 在屋脊顶部 通风口下缘 屋 面底角 20 30 cm 80 cm 处拱架上用 6 mm 钻 尾丝安装压膜槽 在前角底圈梁 山墙中部预埋 件上安装压膜槽 并嵌入混凝土中 防止露风 卡槽采用热镀锌固膜卡槽 宽 28 30 mm 厚 0 7 mm 长4 6 m 卡簧采用浸塑或包塑卡簧 浸塑厚度0 3 mm 2 6 覆盖棚膜 选用厚 0 12 mm 聚氯乙烯 PO 三防膜 采用三膜覆盖法 上膜 风口膜 宽1 2 1 5 m 大膜宽10 m 裙膜50 cm 覆膜选无风的晴 天中午进行 正面向外 先覆裙膜 后覆大膜 再覆 风口膜 将大膜铺在钢拱架上 两侧长度一致 拉 展绷紧 依次固定于山墙上下通风口卡槽内 下 缘用卡箍固定于卷轴上 上风口膜上缘固定于屋 脊顶部卡槽内 下缘用卡箍固定于卷轴上 覆膜 时上膜压下膜叠压搭接 上下叠压20 cm 裙膜固 定于上下及山墙卡槽内 棚膜覆盖好后每隔3 m 压一道压膜线 以防大风将膜吹起 2 7 蓄水池建造 蓄水池建在温室缓冲房一 侧 距前角 1 m 山墙 50 cm 长 2 m 宽 1 5 m 深2 m 蓄水量5 6 m 3 蓄水池半地下式 地下 1 2 m 地基夯实浇筑20 cmC20 混凝土防渗层 nullnullnullnull 4 2023 05 nullnullnullnull 池壁地下砌筑12 砖墙 地上砌筑24 砖墙 并 用土回填夯实 水泥砂浆抹面 防渗胶处理 2 8 缓冲房建设 缓冲房建在温室靠路一边 的山墙外 长 2 5 m 宽 3 m 高 4 5 m 24 砖 墙 10 cm 夹芯彩钢屋顶 钢门钢窗 门朝南安 装在温室紧靠山墙一边 防止寒风直接吹入 进 入冬季在进棚门挂棉门帘保温 2 9 防寒沟设置 在温室前角砼梁外 20 cm 处 挖深 50 cm 宽 40 cm 东西走向防寒沟 沟 内填农作物秸秆 炉渣或珍珠岩等隔热材料 覆 盖棚膜 覆土压实 北高南低 以免雨水流入沟 内 也可挖深50 cm 宽20 cm 的防寒沟 填充 20 cm EPS苯板 2 10 卷帘机安装 自动卷帘系统由卷帘机 撑杆 立杆 卷轴 电动机 倒顺开关 棉被 卷绳 等组成 卷帘机选用YS 5 50撑杆式小五轴卷 帘机 电动机 380V 2 2KW 撑杆 立杆 卷轴用DN50热镀锌钢管焊接而成 棉被采用 五层加厚棉被 两层拉力毯 两层黑心棉 一 层珍珠棉 外加防雨布 长13 m 宽2 m 符合 DB65 T 3640 2014标准 先将棉被均匀覆盖在 温室屋面上 压缝搭接深度 10 cm 压好粘扣 后坡棉被用铁丝固定在地锚上 前角系在卷轴 上 安装卷帘机 撑杆 立杆 调试至卷轴水平 nullnullnullnullnullnullnullnullnullnullnullnullnullnullnullnullnullnullnullnullnull 眉县猕猴桃产业发展成效 问题与对策 祁亚军 祁亚军 陕西省眉县人民政府 邮编 722300 收稿日期 2023 04 18 陕西眉县地处秦岭北麓 是关学创始人张 载故里 中国猕猴桃之乡和秦岭主峰太白山所 在地 全县总面积863 km 2 耕地35 4万亩 总 人口33万 其中农村人口26万 近年来 眉县 坚持把产业振兴作为乡村振兴重中之重 将猕 猴桃产业作为首位产业 紧盯 百年产业 百亿 产业 发展目标 实施猕猴桃 四改五提升 技术 革命 全面推进果园设施化 全程机械化 管理 数字化 营销品牌化 服务社会化 五化 进程 加速产业链 价值链 供应链 利益链 四链 同 构 有力推动了猕猴桃产业质效提升 2022年 眉县猕猴桃种植面积30 2万亩 年产量 53 5万t 面积和产量分别占陕西全省 30 8 和41 3 户均栽植4 5亩 人均1 16亩 种植户占全县总农户的91 全县农村居民人 均可支配收入1 7万元 其中80 以上收入来 源于猕猴桃产业 猕猴桃产业已成为眉县农民 增收致富的主导产业和对外宣传的靓丽名片 走出了稳固长效的产业富民之路 1 做法与成效 1 加强政策引领 明确发展方向 按照 产 业数字化 数字产业化 的思路 加快建设中国 猕猴桃产业第一县 先后制定 眉县猕猴桃产业 发展规划 推进猕猴桃产业持续健康发展的意 见 眉县猕猴桃 百年产业 百亿产业 发展规 划 等指导性文件 设立2亿元猕猴桃产业发展 基金 先后投资 20 多亿元用于规范建园 高接 换优 示范园打造等工作 支持猕猴桃产业发 展 加强与西北农林科技大学合作 10 余名专 家教授常年驻县 常态化开展技术培训和病虫 害防控技术攻关 保障猕猴桃产业健康发展 2 突出科技支撑 增强发展动能 深化 校 县合作 共建西北农林科技大学猕猴桃试验 站 实施科技入户工程 共选育新品种80多个 搭建猕猴桃研究院 猕猴桃大数据中心 省级地 5
