T CAMA 24-2020 农用内保温被.pdf

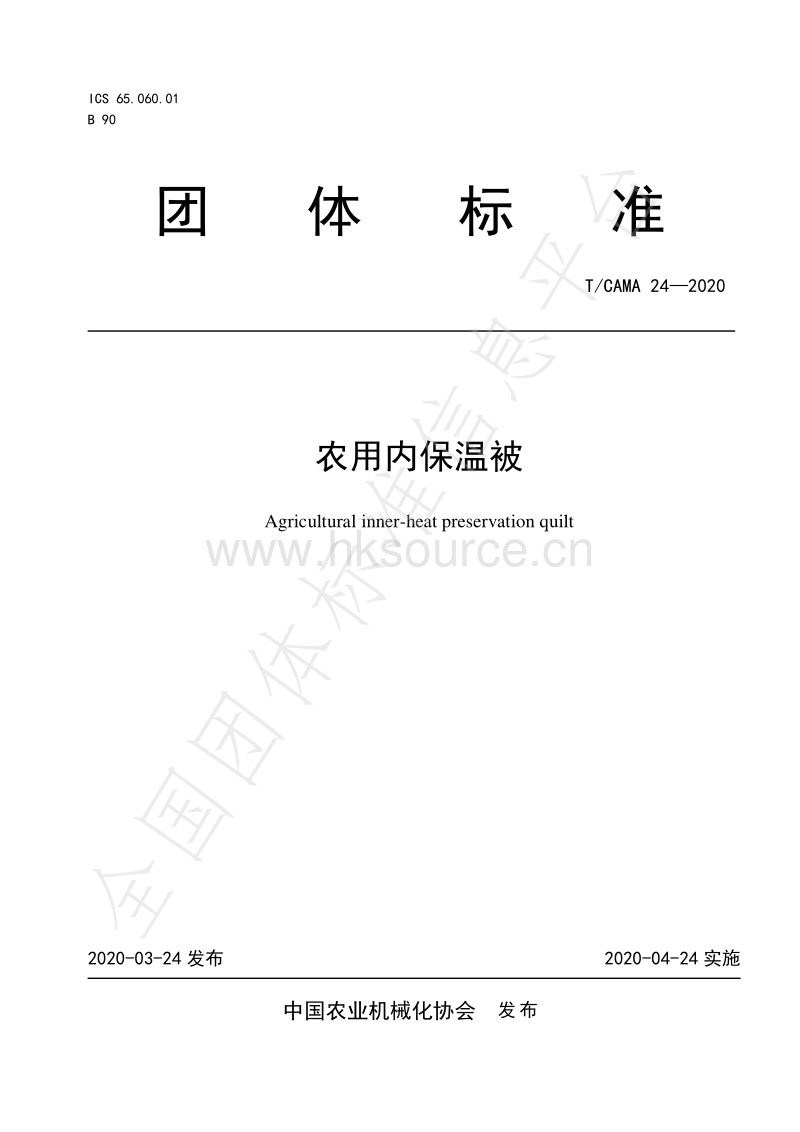

ICS 65 060 01 B 90 团 体 标 准 T CAMA 24 2020 农用内保温被 Agricultural inner heat preservation quilt 2020 03 24 发布 2020 04 24 实施 中国农业机械化协会 发布 全国团体标准信息平台 全国团体标准信息平台 T CAMA 24 2020 目 次 前言 I 1 范围 1 2 规范性引用文件 1 3 术语和定义 1 4 符号 2 5 要求 2 5 1 一般要求 2 5 2 性能指标 2 6 测试方法 2 6 1 测试用仪器设备 2 6 2 单位面积质量 2 6 3 传热系数 2 6 4 面料断裂强力 1 7 检验规则 1 7 1 出厂检验 1 7 2 型式检验 1 7 3 判定规则 1 8 标识 包装 运输及贮存 1 8 1 标识 1 8 2 包装 1 8 3 运输 1 8 4 贮存 1 全国团体标准信息平台 全国团体标准信息平台 T CAMA 24 2020 前 言 本标准 按照 GB T 1 1 2009给出的规 则起草 本标准由中国农业机械化协会设施农业分会提出 本标准由中国农业机械化协会归口 本标准起草单位 北京泓稷科技有限公司 北京 中农富通园艺有限公司 北京京鹏润和农业科 技有限公司 北京固朗瑞科农业设备有限公司 北京众博熙泰农业科技有限公司 本标准主要起草人 刘文玺 吴松 刘继刚 卓杰强 杨文杰 张栋 黄松超 李配军 全国团体标准信息平台 全国团体标准信息平台 T CAMA 24 2020 1 农 用内保温被 1 范围 本标准规定了 农 用 内 保温被的 术语定义 技术要求 试验方法 检验规则 标 识 包装 运输和贮 存 本标准适用于农用内保温被 2 规范性引用文件 下列文件对于本文件的应用是必不可少的 凡是注日期的引用文件 仅所注日期的版本适用于本文 件 凡是不注日期的引用文件 其最新版本 包括所有的修改单 适用于本文件 GB T 2828 1 2012计数抽样检验程序 第 1部分 按接受质量限 AQL 检索的逐批检验抽样计划 GB T 3923 1 2013纺织品 织物拉伸性能 第 1部分 断裂强力和断裂伸长率的测定 条样法 GB T 4666 2009纺织品 织物长度和 幅宽的测定 GB T 4669 2008纺织品 机织物 单位长度质量和单位面积质量的测定 GB T 4744 2013纺织品 防水 性能的检测和 评价 静水 压法 GB T 24218 18 2014纺织品 非织造布试验方法 GB 18383 2007絮用纤维制品通用技术要求 GB T 11048 2018 纺织品 生理 舒适性 稳态 条件下热阻和湿阻的测定 蒸发 热板法 3 术语和定义 下列术语和定义适用于本文件 3 1 农用内保温被 agricultural Inner heat preservation quilt 用在温室内部 具有隔热 保温作用的 覆盖物 3 2 热阻 water vapour resistance Rct 试 样 两面的温差与垂直通过式样的单位面积热流量之比 注 1 该干热流量 可能包括 传导 对流 辐射中的一种或多 种 形式 注 2 热阻 Rct以 平方米开尔文 每瓦 K W 为 单位 3 3 湿阻 water vapour resistance Ret 试 样 两面的水蒸气压力差与垂直通过 试 样的单位面积蒸发热流量之比 注 1 蒸发热 流量 可能由扩散和对流行 成 注 2 湿阻 Ret以平方米帕斯卡每瓦 Pa W 为 单位 全国团体标准信息平台 T CAMA 24 2020 2 3 4 湿透指数 water vapour preneability index imt 热阻 与湿阻的 比值 由式 1 计算 imt S RctR et 1 式中 S 60 Pa K 注 imt为无量纲 其介于 0和 1之间 Imt 0意味着 材料完全不湿透 有极大的湿阻 imt 1意味着 材料与同样厚度的空气层有相同的热阻和湿阻 3 5 透湿度 water wapour permeability Wd 由 材料的湿阻和温度所决定的特性 由 式 2 计算 1R t 2 式中 tm 测试板表面温度为 Tm时的饱和水蒸气 潜热 当 Tm 35 时 tm 0 627W h g 注 透湿度 以克每平 方 米 小时 帕斯卡 g m2 h Pa 为 单位 3 6 保温 率 heat preservation rate Q 在保温 测试中 无试样 时 的散热量与有试样的散热量之差与无试样时的散热量之比的百分率 3 7 断裂强 力 maximum force f 在 规定条件下进行的拉伸试验过程中 试 样被拉 端 记录的最大力 3 8 单位 面积质量 mass per unit area q 是 指单位面积 试样 内所包含的含水量和 非纤维 物质等在内的单位质量 由 式 3 计算 q ml b 3 m 试样 重量 单位为 克 g l 试样 长度 单位 为 米 m b 试样 宽度 单位为米 m 注 单位面积质量单位为克每平方米 g 3 9 全国团体标准信息平台 T CAMA 24 2020 3 面料 抗老化性能 fabric aging resistance 面料使用 的最小年限 4 符号 下列 符号适用于本文件 Rct 热阻 单位为 K W Ret 湿阻 单位为 Pa W imt 透湿指数 无量纲 Rct0 为 热阻 Rct的测定 而确定的仪器常数 单位为 K W Ret0 为 湿阻 Ret的测定 而确定的仪器常数 单位为 Pa W Wd 透湿度 单位为 g h Pa tm 测试板表面温度为 Tm时的饱和水蒸气 潜热 单位为 W h g A 测试板的面积 单位为 Ta 气候室中空气温度 单位为 Tm 测试板的温度 单位为 Ts 热 护环 的温度 单位为 pa 水蒸气 压力 在 气候室中的温度为 Ta时 单位为 Pa pm 饱和水蒸气 压力 当 测试板的表面温度为 Tm时 单位为 Pa va 被测试样表面上方的空气流速 单位 为 m s sv 气流速度 va的标准偏差 单位 为 m s R H 相对湿度 以 表示 H 提供给测试板的加热功率 单位为 W c 热阻 测定中加热功率的修正量 e 湿阻 测定中加热功率的修正量 c的 计算结果的修正量曲线的斜率 e的 计算结果的修正量曲线的斜率 Q 保温率 以 表示 5 要求 5 1 一般要求 5 1 1 表面洁净平整 可 采用 绗缝或者粘合 不允许有 开缝 漏缝 开胶 等缺陷 5 1 2 表面的面料不允许出现破损 5 1 3 结构应符合 材料 和生产工艺的规范要求 5 1 4 芯材应安全 卫生 无污染 应符合 GB 18383 要求 5 1 5 四边应 封闭 不得 露 出 填充物 5 2 性能指标 5 2 1 单位 面积质量偏差应不超过 0 02kg 5 2 2 热阻 3 5 K W 5 2 3 保温率 55 5 2 4 整体 断裂强力 300N 5 2 5 面料抗老化时间 3年 全国团体标准信息平台 T CAMA 24 2020 4 6 测试 方法 6 1 测试 用仪器设备 测试 用主要仪器 设备应在检定或校验合格的有效期限内 设备 精 准 度应满足表 1要求 表 1 主要测量 精 准 度 序号 测量参数 测量范围 精 准度要求 1 长度 0m 10m 0 01m 2 时间 0h 24h 1s d 3 质量 0kg 30kg 1g 4 温度 15 0 40 0 0 1 5 力 0N 1000N 5N 6 空气 流速 0 01 4m s 0 05m s 7 湿度 0 100 3 6 2 单位面积质量 测量保温被结构质量 宽度 长度 按公式 4 计算单位面积质量 ml b 4 q 单位面积质量 单位为克 每 平方米 g m 保温被结构质量 单位为克 g l 保温被长度 单位为米 m b 保温被宽度 单位为米 m 测试 方法按照 GB T 4669进行 6 3 传热系数 6 3 1试样 制作 制作与内保温被结构相同的试样 3块 试样尺寸应满足测试要求 试样平整 无 褶皱 绗缝式保温 被要求通过试样中心有 2条交叉的缝线 6 3 2测 试设备及 原理 按 GB T 11048 2018的规定执行 将 试 样 覆盖于测试板上 测试板及其周围的热护环 底部的保护板都能保持恒温 以使测试 板 的热 量只能通过式样散失 空气可平行于 试样 上表面流动 在 试验 条件达到稳定后 测定通过 试样 的热流量 来计算 试样 的热阻 6 3 3测试 仪器 常数的测定 按 GB T 11048 2018的装置测得 的 试样 的热阻和湿阻中 包含有固定的仪器常数 这些常数是由测 试装置本身的阻力 以及 附着 于 试样表面的空气 层 的阻力决定的 后者受试样上方空气流速和波动程度的 影响 这些 仪器常数 Rct0和 Ret0又称作 空板 值 测定时测试 板 上表面与试样台应处于同一平面 Rct0的测定 全国团体标准信息平台 T CAMA 24 2020 5 调节 测试板表面 温度 Tm为 35 气候室温度 Ta为 20 相对湿度为 65 空气流速 va为 1m s 以上各 值 的误差均应控制在 6 1要求 范围内 待 测定值 Tm Ta R H H都 达到稳定后记录它们的值 空 板值 Rct0由 式 5 计算 结果 保留 3位 有效数字 0 T T A 5 式 中 H 一个修正值 由 GB T 11048 2018 附录 B 中所描述方法确定 Ret0的 测定 测定湿阻 时 应使用定量供水装置持续给测试板供水 在 多孔 测试板上覆盖一层光滑的 透气 而不透 水的厚度为 10um 50um的 纤维素薄膜 薄膜的 安 放 应 确保平整无皱 且 薄膜事先应经蒸馏水浸湿 为 避 免 薄膜下出现气泡 供 给测试板的水 应 经过 2次 蒸馏并经过煮沸才能 使用 测试板 表面 温度 Tm及周围空气温度均应控制在 35 空气流速 Va为 1m s 空气 相对 湿度保持为 40 其水蒸气分压 pa为 2250Pa 在 不 影响测试 精度 的前提下 假定测试板表面水蒸气分压 pm等于这个温度下 的饱和蒸汽压 即 5620Pa 以上 各值的偏差均在 控制 范围内 待 测定值 Tm Ta R H H都达到稳定后记录它们的值 空板值 Ret0由式 6 计算 结果保留 3位 有效数字 0 p A 6 式 中 H 一个修正值 由 GB T 11048 2018 附录 B 中所描述方法确定 热阻 Rct的测定 调节 测试板表面温度 Tm为 35 气候室空气温度 Ta为 20 相对湿度为 65 空气流速为 1m s 以上 各值的偏差均应在 6 1要求 的范围内 测试 板上放置试样后 待 Tm Ta R H H都 达 到稳定后 记录它们的值 根据 式 7 计算 热阻 Rct T T A Rct0 7 计算 所测试样热阻 Ret的算术平均值作为样品的 检验 结果 结果保留 3位 有效数字 湿阻 Ret的测定 为 测定湿阻 应将能透过水蒸气而不能透过水的 薄膜放置 在测试板上 调节测试板 表面 温度 Tm为 35 空气温度为 35 相对湿度 40 空气流速 1m s 以 上 各值的偏 差均 应 在 6 1 要求的范围内 这些 等温 条件是为了使水蒸气在试样内不 致 冷凝 在 测试板上放置试样后 待测定值 Tm Ta R H H都达到稳定后 再记录它们的值 根据 式 8 计算 湿阻 Ret p p A Ret0 8 计算 所 测 试样湿阻 Ret的算术平均值作为样品的检验结果 结果保留 3位 小数 6 3 4 保温率 保温率 按输入功率计算 根据 式 9 计算 保温率 1 2 1 100 9 式中 Q1 无 试样 时达到测试 温度 的功率 Q2 有试样时达到测试温度的功率 6 4 面料断裂强力 全国团体标准信息平台 T CAMA 24 2020 6 6 4 1试样 制作 从内保温被面料 试样 上剪取两组试样 一组为经向或纵向试样 另一组为纬向或横向试样 每组试 样至少应包括三块试样 试样应具有代表性 应避开 褶皱 疵点 试样距布边至少 150mm 保证试样均 匀分布于样品上 每块试样不包括毛边的有效宽度应为 50mm 其长度应不小于 260mm 6 4 2测定方法 按 GB T 3923 1 2013的 规定执行 6 4 3测试条件 采用预张力夹持 根据试样的单位面积质量采用如下预张力 1 200g m2 2N 2 200g m2且 500g m2 5N 3 500g m2 10N 注 断裂强力较低时 可按断裂强力的 1 0 25 确定预张力 6 4 4 测定 和记录 在 夹钳中心位置夹持试样 以保证 拉力 中心线通过夹钳的中点 启动 试验 仪器 使可移动的夹持器 移动 拉伸试样至断脱 记录 断裂 强力 单位 为牛顿 N 分别 计算经纬向 或 纵横向 的 断裂强力平均值 单位为牛顿 N 计算 结果按如下修约 1 100N 修约至 1N 2 100N且 1000N 修约至 10N 3 1000N 修约至 100N 7 检验规则 7 1 出厂检验 出厂前 必须经生产厂检验部门检验合格并附有合格证方可出厂 抽样 检验项目为 5 2章节 7 2 型式 检验 7 2 1有下列情况之一时 应进行产品型式检验 a 新产品定型鉴定及老产品转厂生产 b 正式生产后如产品结构 工艺 材料等有较大的改变 可能影响产品性能时 c 产品长期停产后 恢复生产时 d 国家质量监督机构提出进行型式检验要求时 7 2 2型式检验项目 型式检验按本标准的全部技术要求 型式检验时 应按 GB T 2828 1的规定进行抽样 按表 2所列检验项目分类和表 3合格判定表进行判 定 7 3 判定规则 7 3 1 检验 项目分类 全国团体标准信息平台 T CAMA 24 2020 7 检验项目凡不符合本标准 第 5章要求的均为该项不合格 按其对产品质量的影响程度分为 A B C 三类 检验项目分类见表 2 表 2 检验项目 分类表 类 别 项 项目名称 A 1 保温率 2 热阻 B 1 抗老化时间 2 保温被面料及芯材 3 面料断裂强力 C 1 单位面积质量 2 绗缝或者粘合 质量 3 表面质量 7 3 2 合格判定 样本中各类缺陷的不合格项目数小于或等于接收数 AC时 则判该产品为合格 否则判产品为不合格 合格判定见表 3 表 3 合格判定 不合格分类 A B C 样本数 2 项目数 2 2 3 2 3 2 检查水平 S 1 样本字码 A 合格质量水平 AQL 6 5 45 65 合格判定数 Ac 0 0 1 不合格判定数 Re 1 1 2 采购方检验产品质量时 抽样方法及可接收质量限 AQL 由供需双方按 GB T 2828 1的规定协商确定 8 标识 包装 运输及贮存 8 1 标识 内 保温被打捆后应在 外 包装 明显位置粘贴产品标签 标签应标明下列内容 a 产品型号 名称 b 主要规格 c 制造厂名称 地址 联系方式 d 执行标准号 8 2 包装 8 2 1 保温被出厂包装由生产厂与用户协商 8 2 2 包装内应附有下列文件 a 装箱清单 b 产品合格证 c 产品使用说明书 d 三包凭证 全国团体标准信息平台 T CAMA 24 2020 8 8 3 运输 运输中应防止划伤 注意防雨防晒防火 8 4 贮存 产品应贮存在防潮 防晒 防火的库房中 全国团体标准信息平台
