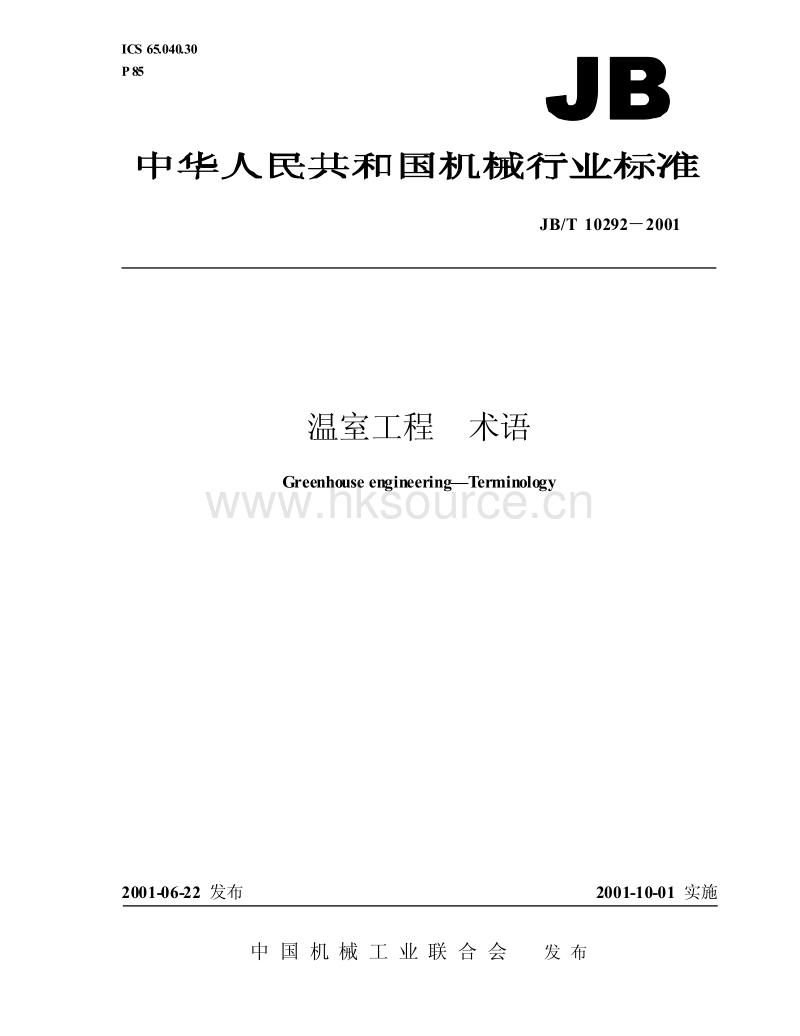

JB/T 10292—2001 温室工程 术语.pdf_第1页
第1页 / 共14页
JB/T 10292—2001 温室工程 术语.pdf_第2页
第2页 / 共14页
JB/T 10292—2001 温室工程 术语.pdf_第3页
第3页 / 共14页
JB/T 10292—2001 温室工程 术语.pdf_第4页
第4页 / 共14页
JB/T 10292—2001 温室工程 术语.pdf_第5页
第5页 / 共14页
点击查看更多>>
资源描述:
ICS 65 040 30 P 85 JB T 10292 2001 温室工程 术语 Greenhouse engineering Terminology 2001 06 22 发布 2001 10 01 实施 中 国 机 械 工 业 联 合 会 发 布 前 言 本标准是首次制定的温室系列标准之一 该系列标准包括 1 温室结构设计荷载 2 温室通风降温设计规范 3 温室工程术语 4 连栋温室结构 5 日光温室结构 6 湿帘降温装置 7 温室加热系统设计规范 8 温室电气布线设计规范 9 温室控制系统设计规范 上述标准中 前两项为国家标准 其余为行业标准 本标准为新制定的行业标准 本标准的附录 A 为提示的附录 本标准由全国农业机械标准化技术委员会提出并归口 本标准起草单位 中国农业机械化科学研究院环境工程设备研究开发中心 杨凌秦川节水灌溉设备 工程有限公司 本标准主要起草人 万学遂 张民强 王莉 杨兆文 本标准于 2001 年 6 月首次发布 JB T 10292 2001 1 1 范围 本标准规定了设施农业温室工程的名词术语及其定义 本标准适用于设施农业温室工程 2 一般概念 general concept 2 1 设施农业 installation agriculture 利用人工建造的具有一定的空间结构和环境调控能力的设施 进行农业生产的方式 其目的是获 得高产 优质 均衡供应的农产品 广义的设施农业包括设施种植和设计养殖 2 2 温室 greenhouse 由透光屋面和围护结构组成 能充分采光 保温 抵御恶劣天气条件 有效控制植物生长环境的 农业生产建筑 2 3 日光温室 sunlight greenhouse 太阳能温室 solar greenhouse 以日光为主要能量来源的温室 一般由透光前坡 外保温帘 被 后坡 后墙 山墙和操作间 组成 基本朝向坐北朝南 东西向延伸 围护结构具有保温和蓄热的双重功能 适合于冬季寒冷 但光照充足地区反季节种植蔬菜 花卉和瓜果 2 4 塑料大棚 plastic film greenhouse 完全用塑料薄膜作为覆盖材料的大型保护地栽培设施 一般塑料大棚的跨度大于或等于 4 5m 高度大于或等于 2 5m 都采用单栋拱形结构 塑料大棚在晴天日间能大幅度提高棚内温度 但 夜间保温性较差 塑料大棚适合于春提早 秋延后栽培及冬季多层覆盖育苗 2 5 玻璃温室 glasshouse 全部屋面和部分或全部围护结构用玻璃覆盖的温室 玻璃温室多采用双坡单屋面或多屋面结构 它透光好 寿命长 但结构重量大 造价高 不耐冲击 这种温室适合于做高档特种作物生产温 室 陈列展览温室和科研用温室 2 6 塑料板材温室 plastic board greenhouse 以塑料板材为透光覆盖材料的温室 塑料板材材质多样 主要有聚碳酸酯 聚丙烯等 板型主要 有单层波浪 瓦楞 板和多层中空板 可做成双坡或拱形屋面 塑料板材温室透光好 结构重量 轻 耐冲击 使用寿命长 它适用于高档特种作物的种植和花卉销售市场 2 7 单栋温室 single span greenhouse 单跨结构的温室 普通日光温室和塑料大棚均属于单栋温室的范畴 其区别在于围护结构 单栋 温室的面积和空间较小 环境调控能力较差 不适应较大型机械入内作业 土地利用率低 适合 中国机械工业联合会 2001 06 22 批准 中华人民共和国机械行业标准 温室工程 术语 Greenhouse engineering Terminology JB T 10292 2001 2001 10 01 实施 JB T 10292 2001 2 于以手工作业为主的园艺生产 2 8 连栋温室 multi span greenhouse 天沟连接温室 gutter connected greenhouse 至少有两个跨度以上 跨间屋面以天沟连接的温室 连栋温室面积大 空间高 它适合于较大规 模的机械化园艺生产的组织和管理 2 9 智能温室 intelligence greenhouse 利用电子技术和计算机技术 对全部或部分作物生长 发育的环境实行有效监测和调控的温室 3 温室建筑结构 greenhouse structure 3 1 骨架 fram ework 温室内支持屋面并承受各种荷载的建筑结构 3 2 立柱 post 温室中直立的起支撑作用的构件 多用型钢制成 3 3 基础 foundation 承受温室下沉 上拔 倾翻等荷载的建筑物底脚 常用钢筋混凝土浇注或用砖砌成 3 4 天沟 gutter 屋面与屋面连接处的排水沟 常用冷轧镀锌钢板制成 3 5 檩条 purlin 架在屋架或山墙上面 用来支持椽子或屋面的长条形构件 也叫桁条 3 6 椽子 raft er 放在檩上 架着屋面覆盖材料的条形构件 3 7 拱架 ached truss 拱形的用以支持屋面覆盖物 承受风 雪等荷载的桁架结构 3 8 横梁 crossbeam 温室屋架的下弦 与地面平行 与天沟垂直的长条形杆件 3 9 斜撑 tilted beam 倾斜地支撑于垂直的或平行的杆件之间的长条形杆件 用以加强温室骨架整体结构的刚性 3 10 卡槽 trough 用硬质材料 薄钢板 铝 塑料等 制成的槽状物 嵌入卡簧 用来固定塑料薄膜 形成温室 透光覆盖层 3 11 卡簧 spring 用弹性钢丝弯曲成型的弹簧 在卡槽铺上塑料薄膜后 将它嵌入槽内 可固定薄膜 4 温室几何形状和尺寸 greenhouse geometry and dimension 4 1 温室长度 greenhouse length 温室沿屋脊方向的长度 一般指两山墙中心线之间的距离 对于日光温室 常指两山墙内表面之 间的距离 4 2 温室跨度 greenhouse span 温室一个屋面下 沿垂直于屋脊方向的宽度 单栋温室指两侧墙之间的距离 连栋温室指两相邻 JB T 10292 2001 3 天沟中心线之间的距离 日光温室常指前屋面骨架基础内侧至后墙内侧之间的距离 连栋温室的 跨数与跨度的乘积等于温室总宽度 4 3 温室间距 distance between greenhouse 两座温室之间的距离 对于日光温室 温室间距指前座温室后墙与后座温室采光坡面之间的净距 离 另一方向的间距则需特别说明 对于连栋温室 温室间距指相邻两座温室靠近的两山墙之间 的净距离 侧墙之间的间距另外说明 4 4 温室面积 greenhouse area 温室外围护结构中心线包围的面积 对于矩形温室 温室面积等于温室长度与温室总宽度的乘积 4 5 脊高 ridge height 温室建筑物在封闭状态时 最高点与室内地平面之间的距离 4 6 肩高 height of side wall 温室屋面与侧墙交线至室内地平面的距离 4 7 后墙高度 height of rear wall 日光温室的后坡内表面和后墙内表面的交线与温室内地平面之间的距离 4 8 后坡仰角 angle of elevation of rear slope 后坡内表面与水平面的夹角 4 9 前屋面角 front roof angle 日光温室横截面上采光屋面前沿与地面的交点同屋脊点的连线和地平面之间的夹角 5 温室功能结构 greenhouse function component 5 1 通风和降温系统 vent il at i on and cool i ng system 为降低室内空气温度 调节室内空气湿度 或获得必要的二氧化碳浓度 所采取的环境调节技术 设施系统 5 1 1 自然通风 natural ventilation 利用温室内外温差与风力作用造成室内外空气压差 而进行室内外空气交换的技术措施 这种 通风方式基本上不消耗或很少消耗动力能源 是温室基本通风方式 主要靠开启天窗 侧窗等 方式来进行 5 1 2 强制通风 forced ventilation 机械通风 mechanical ventilation 利用风机运转造成室内外空气压差的通风措施 包括向室内送气的正压通风和向室外排气的负 压通风 5 1 3 湿帘风机降温系统 wet pad cooling system 利用蒸发降温原理 由蒸发湿帘和风机组成的一种降温成套设备 湿帘通常用多孔材料制成 最常见的湿帘材料是湿强波纹纸 湿帘材料经水淋湿后可提供大量湿润表面 在风机排气情况 下 温室内呈负压状态 迫使室外空气穿过湿帘 由于湿帘表面水蒸气分压力大于不饱和空气 水蒸气分压力 因而湿帘表面的水被蒸发 吸收大量显热 导致进入温室的空气的干球温度下降 5 1 4 喷雾降温 spraying cooling 当高压水流从均布于温室上方的喷嘴喷出时 产生直径小于 0 05mm 的细雾 雾粒的蒸发吸收 JB T 10292 2001 4 大量显热 使周围空气温度降低 这种降温方法 为控制空气湿度 一般采用断续运行方式 为使蒸发过程更有效 常用排风机配合运行 还有一种冷雾机 用声波的方法使水雾化 并用 风机吹出 也可达到满意的降温效果 5 1 5 天窗 skylight 位于屋面或高于天沟的立墙面上的通风窗 5 1 6 侧窗 side window 位于侧墙或山墙上的通风窗 5 1 7 通风率 ventilation rate 在标准工况下 为排除多余太阳辐射热 避免室内环境温度过高 单位面积温室所必需的通风 流量 5 1 8 单台风机风量 fl owrat e per fan 额定工况下 一台风机的额定流量 5 1 9 总通风设计流量 total ventilation flowrate 计算得出的全温室需要的通风流量 各风机单台风量之和应该大于或等于总通风设计流量 5 1 10 卷膜器 film reeler 驱动卷膜轴 卷起或展开薄膜 控制温室通风通道的机构 有手动和电动两类 5 1 11 湿帘 wet pad 用于蒸发降温的成形材料 由特制的具有良好吸水性纤维纸压制成波浪板后交错层叠制作成 板块形 允许气流和水流交叉通过 具有良好的防腐性能 5 1 12 湿帘箱体组件 wet pad package 湿帘和容纳湿帘的壳体 保持湿帘外形及承受外力的壳体以及配水管路和出水口共同组成的 部分 5 1 13 比表面积 specific area 每立方米湿帘纸表面积 也即空气与水的接触面积 单位是 m 2 m 3 空气 水接触比表面积 应不小于 370m 2 m 3 5 2 温室供暖 greenhouse heating 用供热的方法提高温室内空气 床土 地板 营养液和基质温度的工程技术 5 2 1 集中供暖 center heating 以锅炉 地热水井或工厂余热为热源 以水或蒸汽为热媒 热媒通过输送管道 在散热器 管 向温室供暖的方式 集中供暖多为大型温室采用 5 2 2 热风供暖 hot airflow heating 以热风机 燃油 燃气 和热风炉 燃煤或其他固体燃料 为热源 通过热交换器将被加热了 的空气送至温室中 以热风的形式提高温室内空气的温度 5 2 3 温床 hot bed 用人为方法提高作物栽培床地温的保护地栽培设施 常用于育苗和低温季节作物栽培 5 2 4 电热温床 electric hot bed 利用电热效应提高栽培床和育苗床温度的栽培设施 JB T 10292 2001 5 5 2 5 传热系数 heat transfer coefficient 单位时间内 透光覆盖材料两侧温差为 1K 时 通过单位面积材料传递的热量 热的传递方向 由高温侧向低温侧 所传热量包括长波辐射 传导和对流 5 2 6 导热系数 heat conductivity 单位时间内 材料两侧温差为 1K 时 通过单位厚度材料传导的热量 5 2 7 热阻 heat resistance 热阻是材料保温性能的主要指标 热阻等于材料厚度除以导热系数的商 5 2 8 传热损失 conductive heat loss 温室内透过围护结构 包括四周墙壁 门窗和屋面等 的热损失 包括由长波辐射 传导和对 流产生的热损失 5 2 9 渗透热损失 permeation heat loss 由于温室维护结构存在缝隙 发生室内外空气交换而发生的热损失 5 2 10 对地热损失 heat loss to soil 由地面传导而损失的热量 5 2 11 热地板 hot floor 将加热装置埋设在地板之内 通过地板向空间散热 这种方法适用于盆栽容器直接设在地板 上的温室 5 3 幕帘系统 screen system 用于温室内外保温 遮阳和防虫的网 帘 被 幕及其卷铺设施 以达到阻隔热量散失 太阳辐 射或害虫侵入等目的 包括草帘 纸被 化纤被 遮阳网 保温幕和防虫网等 5 3 1 遮阳网 sunshade screen 遮挡过强阳光 减少太阳辐射 降低作物栽培区温度的技术措施 安装在屋面之上的是外遮阳 网 安装在屋面以下的是内遮阳网 常用遮阳网材料有塑料薄膜网 缀铝箔遮阳网等 后者在 夜间和寒冷季节可兼作保温幕 遮阳网应能按需要展开和收拢 5 3 2 保温幕 heat conservation screen 悬挂在温室内 用以减少室内热量散失的技术措施 常用材料有塑料薄膜 无纺布等 保温幕 应能按需要展开和收拢 5 3 3 防虫网 i nsect proof net 阻挡害虫侵入温室的网状设施 常用网孔大小为 20 50 目 可按害虫种类进行选择 5 3 4 拉幕机 device for screen stretch out and draw back 用于展开和收拢遮阳网和保温幕的装置 常见型式有导链 齿条和绳索牵引等几种 5 3 5 卷帘机 mat realer 用于卷取和展开保温草帘或保温被的装置 5 3 6 托幕线 rope below screen 位于保温幕或遮阳网下 托住幕帘材料的绳索 常用的有尼龙多股线和高强度聚酯线 5 3 7 拉幕线 drawing screen rope 拖动保温幕或遮阳网 使之开合的绳索 常用的有钢丝绳和不锈钢绳 JB T 10292 2001 6 5 3 8 压膜线 pressing film line 压在塑料薄膜覆盖物上 使之张紧 防止煽动或摩擦 5 3 9 反光幕 screen reflecting light 日光温室后墙所挂反光物 用以增强植物生长区光照强度 改善光照均匀度 常用材料有镀铝 薄膜 5 4 节水灌溉 water saving irrigation 节约用水的灌溉方法 包括微喷灌 滴灌及渗灌等 可溶解于水的化肥和农药可通过灌溉水施用 5 4 1 微喷灌 micro sprinkling irrigation 利用微型喷头 将具有一定压力 0 1 0 3MPa 的水喷射出去 形成细小水滴分布到田间或作 物附近的灌溉方法 5 4 2 滴灌 drip irrigation 低压 0 1MPa 以下 水流 经过低压塑料滴灌管 带 从滴头一滴一滴地滴入作物根部附近 的地表土壤或基质中 借助毛细作用浸润床土或基质 供作物吸收 5 4 3 渗灌 s eep ag e i rri gat i on 将壁上有微孔的管道埋入地下 水从管壁渗出 借土壤的毛细作用自下而上地湿润土壤的灌溉 方法 渗灌也叫地下灌溉 5 4 4 过滤器 filter 节水灌溉系统中预防灌水器和管道堵塞的装置 常用的过滤器有沙石 离心 网式和组合式等 几种 不同型式过滤器适用于不同场合 5 4 5 控制阀 valve 用于控制灌溉管路水流的通断 方向 排污和施加液肥的装置 温室常用的有闸阀 球阀 电 磁阀 泄水阀和施肥阀等 5 5 温室补光 light complement for greenhouse 当温室中自然光照不足以满足植物生长需要时 所采取的人为补充光照措施 温室补光有自然反 射光补光和人工电光源补光两大类 5 5 1 自然反射光补光 light complement with natural reflected light 在日光温室中后墙内表面设置反射镜 反射板或反射膜 将这部分光反射到室内地面的补光措施 5 5 2 人工电光源补光 light complement with artificial illumination electric light source 用电光源为温室补光的措施 分为低强度补光和高强度补光两种 5 5 2 1 低强度补光 low intensity light complement 以很低强度的光 一般只有几十勒克斯 为温室作物补光 主要用于满足作物光周期需要 抑制或促进花芽分化 调节开花期 5 5 2 2 高强度补光 high intensity light complement 以高强度光照 3000 50000lx 为温室作物补光 主要用于满足作物光合作用能量 补充 自然光照之不足 所需光强应在作物补光点至光饱和点之间 5 6 无土栽培 soil less culture 采用纯营养液或营养液与基质结合进行植物栽培的方法 在纯营养液栽培时 需要有锚定植株的 JB T 10292 2001 7 配套装置 5 6 1 营养液 nutrient solution 用常规肥料和多种微量元素组成的溶液 主要用于为无土栽培的植物提供各种营养成分 也可 用于土壤滴灌等 5 6 2 无土栽培供液系统 liquid feed system for soil less culture 供无土栽培浇灌营养液的整套设备 包括首部 管路和灌溉设备 5 6 3 基质培 substrate culture 在容器或栽培床内装填一定数量的基质 浇灌营养液栽培作物的方法 基质是无土栽培中用以 固定作物的固形物质 它同时具有吸附营养液 改善根际透气性等功能 5 6 4 水培 hydroponics 将植物根系直接浸泡在营养液中 或者悬挂在空中 而将营养液喷向根系的无土栽培方法 水 培也称为营养液栽培 后者也有人称之为喷雾栽培或雾培 5 6 5 栽培槽 culture trough 用砖石或其他材料制成的槽状设施 用以存放基质 土壤或其他植株支持物 进行栽培 5 6 6 栽培床 culture bed 为便于人员操作 将栽培槽架高的台架 5 6 7 移动式栽培床 mobile culture bed 装有辊子 可往复移动的栽培床 一边形成临时作业通道 从而提高温室面积利用率 5 7 二氧化碳施肥 carbon dioxide fertilization 增加温室内的二氧化碳浓度 满足植物光合作用对二氧化碳的需要 5 8 杀菌装置 sterilizer 杀灭温室床土 基质和营养液中有害菌类的设施 JB T 10292 2001 8 附 录 A b 保温幕 5 3 2 比表面积 5 1 13 玻璃温室 2 5 c 侧窗 5 1 6 传热损失 5 2 8 传热系数 2 5 椽子 3 6 d 单栋温室 2 7 单台风机风量 5 1 8 导热系数 5 2 6 电热温床 2 4 滴灌 5 4 2 低强度补光 5 5 2 1 对地热损失 5 2 10 e 二氧化碳施肥 5 7 f 防虫网 5 3 3 反光幕 3 9 g 高强度补光 5 5 2 2 拱架 3 7 骨架 1 过滤器 5 4 4 h 横梁 3 8 后坡仰角 4 8 后墙高度 7 j 肩高 4 6 节水灌溉 5 4 基础 3 3 基质培 5 6 脊高 4 5 机械通风 5 1 2 集中供暖 2 1 卷帘机 5 3 5 卷膜器 1 10 k 卡槽 3 10 卡簧 11 控制阀 5 4 5 l 拉幕机 5 3 4 拉幕线 3 7 连栋温室 2 8 檩条 3 5 立柱 2 m 幕帘系统 5 3 p 喷雾降温 5 1 4 q 前屋面角 4 9 强制通风 5 1 2 提示的附录 中 文 索 引 JB T 10292 2001 9 r 热地板 5 2 11 热风供暖 2 2 人工电光源补光 5 5 热阻 5 2 7 日光温室 2 3 s 杀菌装置 5 8 渗灌 5 4 3 渗透热损失 5 2 9 设施农业 2 1 湿帘 5 1 11 湿帘风机降温系统 5 1 3 湿帘箱体组件 5 1 12 水培 5 6 4 塑料板材温室 2 6 塑料大棚 2 4 t 太阳能温室 2 3 天窗 5 1 5 天沟 3 4 天沟连接温室 2 8 通风和降温系统 5 1 通风率 5 1 7 托幕线 3 6 w 微喷灌 5 4 1 温床 2 3 温室 2 2 温室补光 5 5 温室长度 4 1 温室供暖 5 2 温室建筑结构 3 温室间距 4 3 温室几何形状和尺寸 4 温室跨度 4 2 温室面积 4 温室功能结构 5 无土栽培 5 6 无土栽培供液系统 5 6 2 y 压膜线 5 3 8 一般概念 2 移动式栽培床 5 6 7 营养液 5 6 1 z 栽培槽 5 6 5 栽培床 6 6 遮阳网 5 3 1 智能温室 2 9 自然反射光补光 5 5 1 自然通风 5 1 总通风设计流量 5 1 9 JB T 10292 2001 10 英 文 索 引 a ac hed 3 7 angl e of el ev ation of rear slope 4 8 c carbon dioxide fertilization 5 7 ce nt e r he at ing 5 2 1 cond uctiv e h eat loss 5 2 8 cros sbeam 3 8 culture bed 5 6 6 culture trough 5 6 5 d devi ce for screen stretch out and draw back 5 3 4 distance between greenhous 4 3 drawing screen rope 5 3 7 drip irrigation 5 4 2 e electri c hot bed 5 2 4 f fil m reel er 5 1 10 filter 5 4 4 fl owrate per fan 5 1 8 forced ventilation 5 1 2 found ati on 3 3 framework 3 1 front roof angl e 4 9 g general concept 2 glasshouse 2 5 greenhouse 2 greenhouse area 4 4 greenhouse function component 5 greenhouse geomet ry and dimension 4 greenhouse heating 4 2 greenhouse length 4 1 greenhouse span 4 2 greenhouse structure 3 gutter 3 4 gutter connected greenhouse 2 8 h heat conductivity 5 2 6 heat conservati on screen 5 3 2 heat loss to soil 5 2 10 heat resist an ce 5 2 7 heat tran sfer coeffi cient 5 2 5 hei ght o f re a r wall 4 7 hei ght o f si d e w all 4 6 high intensity light compl ement 5 5 2 2 hot fl oor 5 2 11 hydroponi cs 5 6 4 i insect proof net 5 3 3 installation agriculture 2 1 l light complement with artificial illumination electric light sou rce 5 5 2 light compl ement with natural refl ect ed light 5 5 1 liquid feed syst em for soilless culture 5 6 2 low intensit y light compl ement 5 5 2 1 m mat reel er 5 3 5 mechanical ventilation 5 1 2 JB T 10292 2001 11 micro sprinkling irrigation 5 4 1 mobile culture bed 5 6 7 multi span greenhouse 2 8 n natural ventilation 5 1 1 nutrient solution 5 6 1 p permeation heat loss 5 2 9 plastic board greenhouse 2 6 plastic fil m greenhouse 2 4 post 3 2 pressing film line 5 3 8 purlin 3 5 r rafer 3 6 ri dg e hei g ht 4 5 rope below screen 5 3 6 s screen reflecting light 5 3 9 screen system 5 3 seepage irrigation 5 4 3 side window 5 1 6 single span greenhouse 2 7 skylight 5 1 5 specific area 5 1 13 soilless cult ure 5 6 solar greenhouse 2 3 spraying cooling 5 1 4 spri ng 3 11 sterili zer 5 8 sunlight greenhouse 2 3 sunshade screen 5 3 1 t tilted beam 3 9 total ventil ation flowrat e 5 1 9 trough 3 10 v valve 5 4 5 ventil ation rate 5 1 7 w wat er saving irrigation 5 4 wet pad 5 1 11 wet pad cooling syst em 5 1 3 wet pad package 5 1 12 J B T 1 0 2 9 2 2 00 1 中 华 人 民 共 和 国 机 械 行 业 标 准 温室工程 术语 JB T 10292 2001 机械科学研究院出版发行 机械科学研究院印刷 北京首体南路 2 号 邮编 100044 开本 880 1230 1 16 印张 1 字数 24 000 2001年 9月第一版 2001 年 9 月第一次印刷 印数 1 500 定价 16 00 元 编号 2001 134 机械工业标准服务网 http www JB
